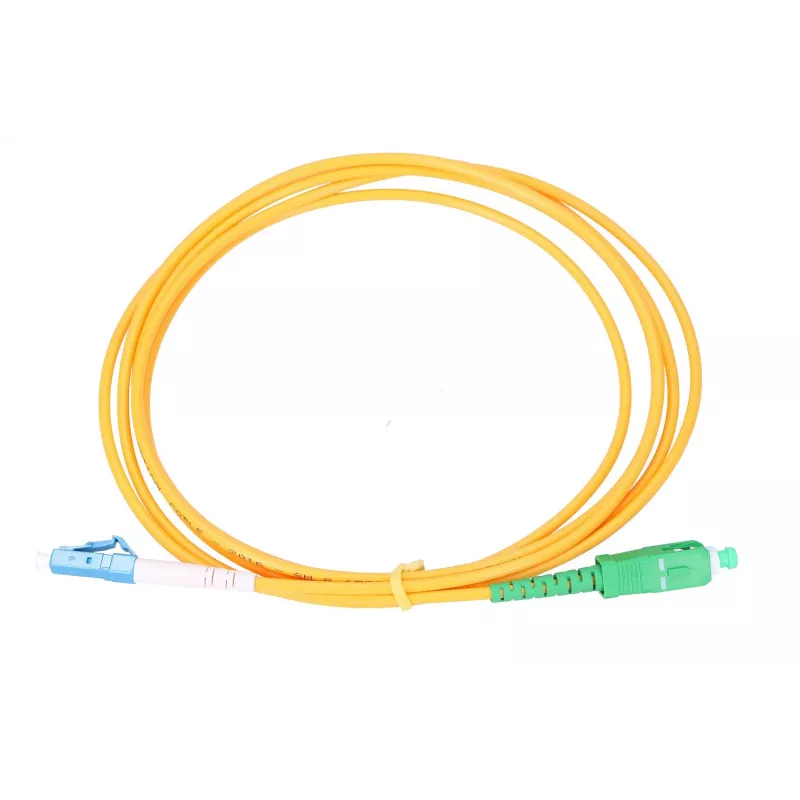

Patchcord Extralink SC/APC zu LC/UPC Einmoden G.652D 3mm Simplex 2m

Extralink Einmoden-Patchcord mit SC/APC-Stecker an einem Ende und LC/UPC am anderen bietet eine kompakte, verlustarme Faserverbindung für optische Netzwerke. Das Kabel ist Simplex, 2 m lang und verwendet eine G.652D Einmodenfaser in einem 3 mm Außenmantel, geeignet für FTTH-Innenanwendungen und Geräteverbindungen. Dieser Patchcord ist für Punkt-zu-Punkt-Verbindungen zwischen Switches, Medienkonvertern, optischen Leitungsendgeräten und Kundenendgeräten vorgesehen, wo SC-zu-LC-Verbindung und Einmoden-Leistung erforderlich sind.

Vorteile

Die SC/APC-zu-LC/UPC-Konfiguration kombiniert einen robusten SC/APC-Stecker mit einer platzsparenden LC/UPC-Schnittstelle, um verschiedene Anschlusstypen zu bedienen, während niedrige Einfügedämpfung und stabile Einmoden-Übertragung erhalten bleiben. Der 3 mm Mantel bietet mechanischen Schutz und einfache Handhabung für Patchfelder und kurze horizontale Strecken. Die Simplex-Ausführung hält die Verlegung in Installationen einfach, wo ein einzelner optischer Pfad benötigt wird.

Geeignet für

• FTTH-Abschlüsse und Teilnehmeranschlüsse
• Verbindung zwischen OLT und ONU/ONT-Geräten
• Patchpanel- und Spleißgehäuseverbindungen
• Anschluss von optischen Switches, Medienkonvertern und Transceivern

Technische Daten

• Fasertyp: Einmoden G.652D
• Stecker A: SC/APC (abgewinkelt physical contact, grüne Zugentlastung)
• Stecker B: LC/UPC (ultra-physical contact, blaue Zugentlastung)
• Aufbau: Simplex (Einzelfaser)
• Kabeldurchmesser: 3 mm
• Länge: 2 m
• Typische Anwendung: Innenbereich/FTTH und Geräteverbindungen

Verwendung

Stecker vor dem Einstecken auf Staub oder Beschädigung prüfen und bei Bedarf mit geeigneten Faserreinigungswerkzeugen reinigen. SC/APC-Stecker mit ausgerichteter Kodiernase in die passende SC/APC-Buchse einführen und LC/UPC-Stecker in den LC-Duplex- oder Simplex-Port stecken, bis er einrastet. Scharfe Biegungen vermeiden; einen Biegeradius gemäß der 3 mm Kabelkonstruktion einhalten, um erhöhte Dämpfung zu verhindern. Bei der Führung durch Panels oder Wannen das Kabel vorsichtig sichern, um Zug auf die Stecker zu vermeiden.

Empfehlungen

Für zuverlässige, verlustarme Leistung in FTTH- und Geräteverbindungen diesen Patchcord für kurze Innenstrecken und Patchpanel-Verbindungen verwenden. Steckerstirnflächen regelmäßig reinigen, enge Biegungen und übermäßigen Zug vermeiden und nicht verwendete Kabel mit sanftem Radius aufgerollt lagern, um die Faserintegrität zu erhalten.
