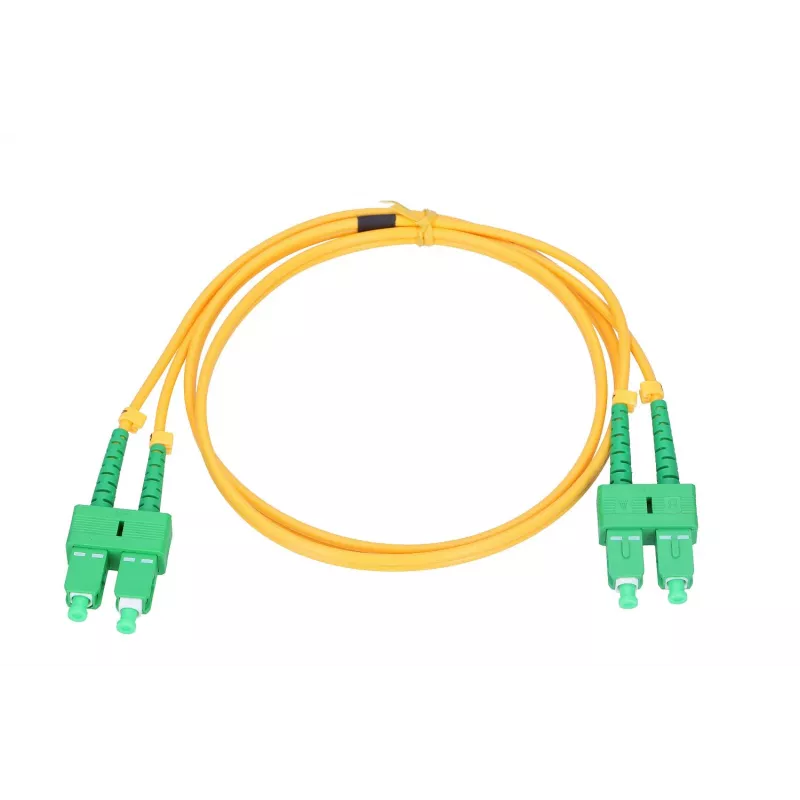

Patchcord Extralink SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m

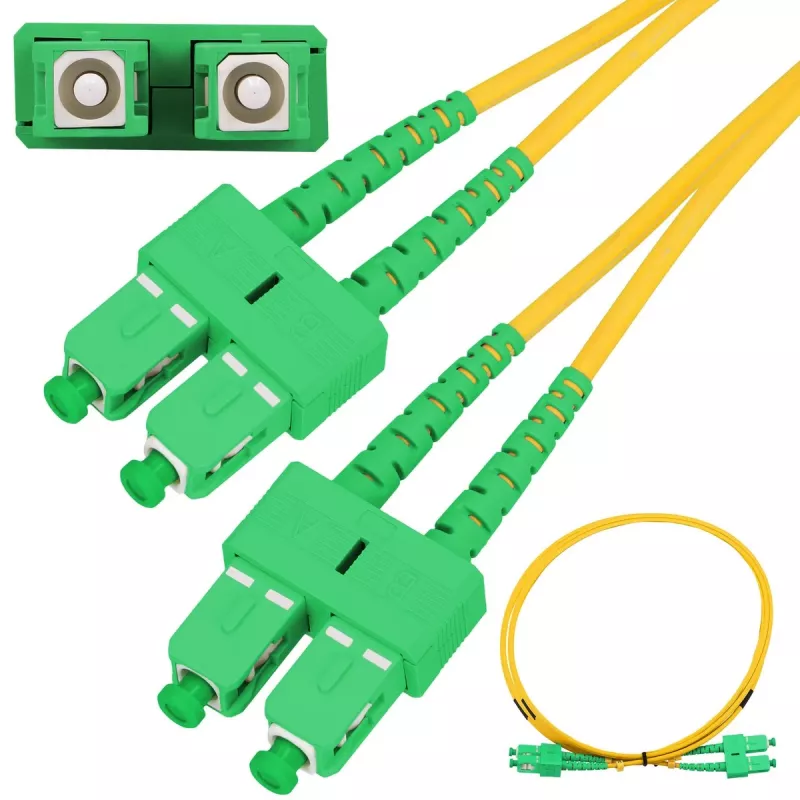

Extralink Patchcord SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m ist ein konfektioniertes Singlemode-Duplex-Glasfaser-Patchkabel für zuverlässige optische Verbindungen in FTTH-, Telekommunikations- und Datacom-Umgebungen. Das Kabel verfügt an beiden Enden über SC/APC-Steckverbinder und einen 3-mm-Mantel mit G.652D-Lichtwellenleiter, der für die Standard-Singlemode-Übertragung optimiert ist. Mit einer Länge von 5 m und Duplex-Konfiguration unterstützt dieses Patchkabel Vollduplex-Verbindungen zwischen Patchpanels, ONT/ONU, OLT und anderen optischen Geräten.

Vorteile

Die SC/APC-Stirnflächen bieten geringe Rückreflexion und stabile Steckleistung für Singlemode-Netzwerke. Die G.652D-Faser gewährleistet Kompatibilität mit 1310-nm-Systemen und 10-Gbit/s-fähigen Verbindungen bei gleichzeitig geringer Dämpfung über typische Zugangsnetzdistanzen. Ein Außendurchmesser von 3 mm sorgt für ein ausgewogenes Verhältnis zwischen Flexibilität und mechanischem Schutz, und die vorkonfektionierte Duplex-Konfiguration vereinfacht die Installation und reduziert den Aufwand für die Vor-Ort-Konfektionierung.

Geeignet für

• FTTH-Drop- und Innenraumverkabelung in Kundenräumlichkeiten
• Verbindung zwischen OLT- und ONU/ONT-Geräten
• Patchpanels und optische Verteilergestelle in Telekommunikationsräumen
• Glasfaser-Patchverbindungen zwischen Switches, Medienkonvertern und optischen Transceivern

Technische Daten

• Steckverbindertyp: SC/APC auf SC/APC Duplex
• Fasertyp: Singlemode G.652D
• Kabeldurchmesser: 3 mm
• Länge: 5 m
• Wellenlängenkompatibilität: 1310 nm (geeignet für typische Singlemode-Systeme)
• Biegeradius: 30 mm
• Übertragungsmodus: Vollduplex

Verwendung

Verlegen Sie das Patchkabel zwischen den beiden optischen Ports und stellen Sie sicher, dass die Steckverbinder vor dem Einstecken sauber und staubfrei sind. Richten Sie die SC/APC-Steckverbinder auf die Adapterschlitze aus und schieben Sie sie ein, bis sie einrasten; achten Sie darauf, dass die APC-Schrägschliffflächen korrekt mit den entsprechenden APC-Adaptern zusammenpassen, um eine geringe Rückreflexion zu gewährleisten. Vermeiden Sie enge Biegungen in der Nähe der Knickschutzhülsen und sichern Sie das Kabel, um Zugbelastungen an den Anschlüssen zu vermeiden. Beim Patchen in Racks sollten Sie überschüssige Länge sauber aufwickeln, wobei der Biegeradius über dem angegebenen Grenzwert liegen muss.

Empfehlungen

Überprüfen und reinigen Sie die Steckverbinderstirnflächen regelmäßig vor jeder Verbindung mit zugelassenen Glasfaser-Reinigungswerkzeugen. Halten Sie den Biegeradius entlang der gesamten Strecke über 30 mm und vermeiden Sie scharfe Knicke. Verwenden Sie geeignete Kennzeichnung und Zugentlastung in Verteilerpanels, um das Patchkabel zu schützen und die optische Leistung zu erhalten.
