Patch Panel Telegärtner J02023S0050

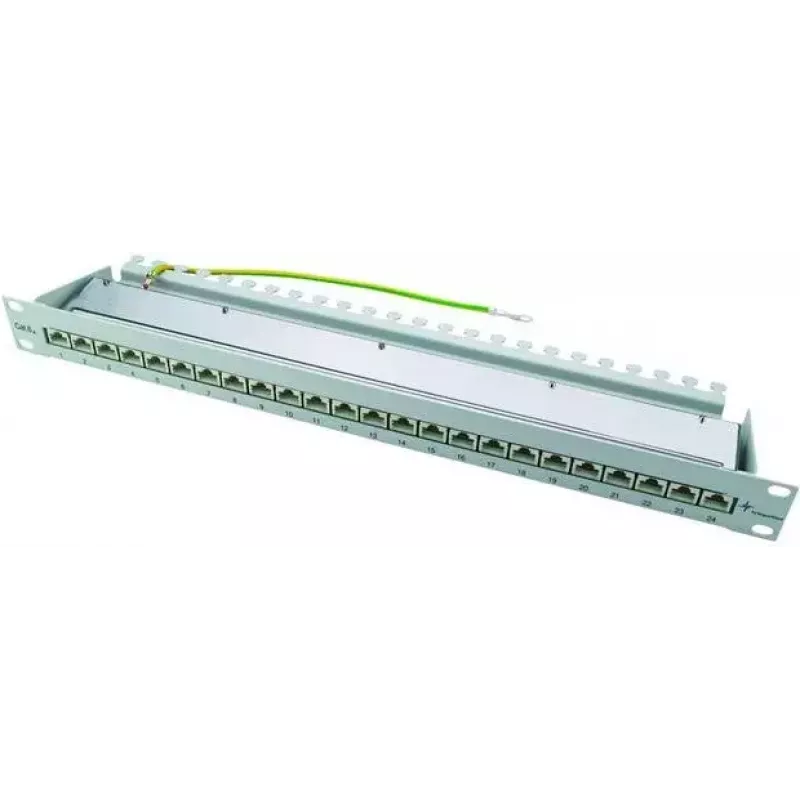

Das Telegärtner J02023S0050 ist ein 19"/10" 1 HE Rackmount-Patchpanel, das für 10-Gigabit-Ethernet-Installationen ausgelegt ist. Es ist mit 12, 16 oder 24 RJ45-Buchsen erhältlich, die auf einer einzigen Leiterplatte montiert sind, und unterstützt Cat6A-Verkabelung sowie Klasse EA 500 Performance. Das Panel verfügt über ein Stahlgehäuse mit einer Edelstahlabdeckung und ist in Schwarz erhältlich (Abmessungen: 482,6 mm × 44 mm × 140 mm). Nummerierte modulare Buchsen auf der Vorderseite erleichtern die Identifizierung während der Installation und Wartung.

Vorteile

Das Design verwendet eine horizontal montierte Leiterplatte und IDC (LSA Plus)-Anschlüsse mit Farbcodierung gemäß EIA/TIA 568 A und B für eine zuverlässige und normgerechte Kabelverbindung. Geschirmte Varianten bieten einen 360°-Schirmanschluss auf einer großen Leiterplattenkontaktstelle mit Schraubklemmen, ohne dass ein Verdrillen des Geflechts erforderlich ist, und die Erdung wird über das mitgelieferte Erdungskabel ermöglicht. Das Panel minimiert das Risiko von Kurzschlüssen, indem es einen ausreichenden Abstand zwischen Datenanschlüssen und dem Schirmkontakt einhält, und ermöglicht, dass eine maximale abisolierte Paarlänge von 13 mm eingehalten wird, ohne die Installation zu erschweren. Die mitgelieferten Kabelbinder sorgen für Zugentlastung ohne zusätzliche Schrauben oder Spezialwerkzeuge, und die Buchsen sind auf der Frontplatte zur einfachen Identifizierung nummeriert.

Geeignet für

• 10-Gigabit-Ethernet-Netzwerkverteilung in Serverräumen und Datenschränken
• Strukturierte Verkabelung mit Cat6A/Klasse EA 500 Anforderungen
• Rack-Installationen, bei denen 1 HE Platz benötigt wird

Technische Spezifikationen

• Modell: Telegärtner J02023S0050
• Format: 19"/10" Rackmontage, 1 HE
• Anschlüsse: 12/16/24 × RJ45 (auf einer Leiterplatte montiert)
• Kabelstandard: Cat6A, Klasse EA 500
• Anschluss: IDC (LSA Plus), Farbcodierung nach EIA/TIA 568 A und B
• Schirmung: Geschirmte Varianten mit 360° Leiterplattenkontakt und Schraubklemmverbindung
• GehäVerwendung: Stahl (pulverbeschichtet); Abdeckung: rostfreier Stahl; Farbe: Schwarz
• Abmessungen: 482,6 mm × 44 mm × 140 mm
• Haltbarkeit (mit Knickschutz): >750 Steckzyklen für RJ45/RJ11/RJ12 (Cat6A-Typen)

Verwendung

Montieren Sie das Patchpanel in einem Standard-19"- oder 10"-Rack mit Hilfe der vorhandenen Befestigungspunkte und schließen Sie dann die eingehenden Cat6A-Kabel an die IDC (LSA Plus)-Klemmen an, wobei Sie den Farbcode EIA/TIA 568 A oder B beachten. Verbinden Sie bei geschirmten Varianten den Kabelschirm mit der großen Leiterplattenkontaktstelle unter Verwendung der Schraubklemmen und bringen Sie das mitgelieferte Erdungskabel an, um das Panel zu erden. Verwenden Sie die mitgelieferten Kabelbinder zur Zugentlastung und verlegen Sie die Kabel so, dass die empfohlene abisolierte Länge von maximal 13 mm an der Anschlussstelle eingehalten wird. Überprüfen Sie die Port-Nummerierung auf der Frontplatte, um die Verbindungen genau zuzuordnen.

Empfehlungen

Für beste Leistung in 10-Gigabit-Umgebungen verwenden Sie Cat6A-Kabel mit ordnungsgemäßem Knickschutz, stellen Sie die Schirmkontinuität und ordnungsgemäße Erdung für geschirmte Installationen sicher und halten Sie die abisolierten Paarlängen an der Anschlussstelle unter 13 mm. Befolgen Sie die Verdrahtungsstandards EIA/TIA 568 für konsistente Netzwerkzuverlässigkeit.
