Patch Panel Telegärtner J02022A0057

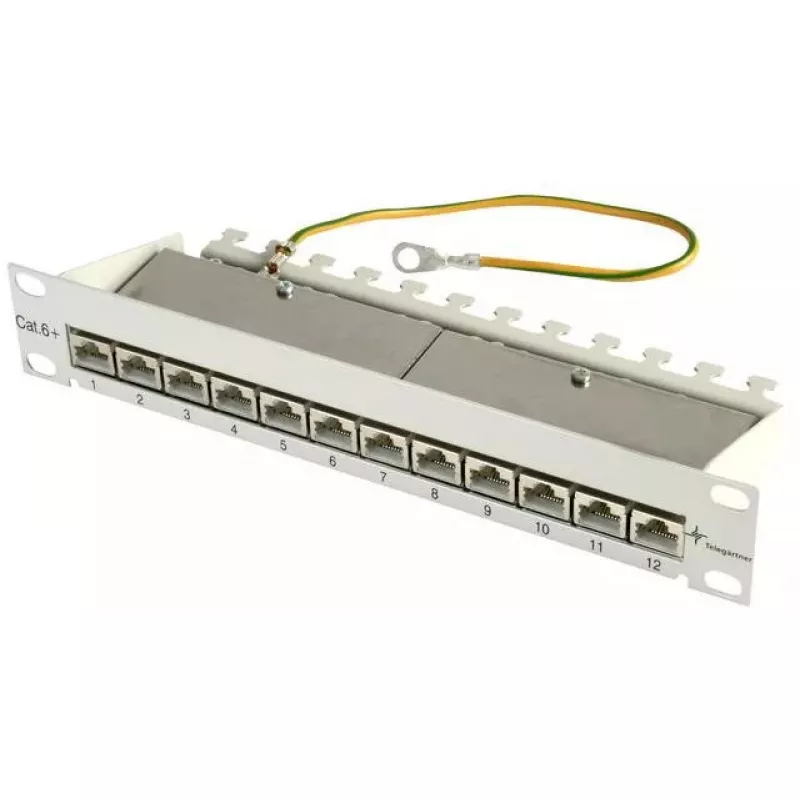

Das Telegärtner J02022A0057 Patch Panel ist eine 19"/10"-1-HE-Rackeinheit, die für strukturierte Verkabelungssysteme entwickelt wurde. Es ist mit 12, 16 oder 24 RJ45-Buchsen erhältlich, die auf einer einzigen, horizontal montierten Leiterplatte bestückt sind. Das Gehäuse besteht aus Stahl mit pulverbeschichteter, lichtgrauer Oberfläche (RAL 7035), die Abdeckung aus Edelstahl. Das Panel unterstützt Cat6a- und Cat5e-Verkabelung und entspricht den Normen IEC 60603-7-5 / -7-3.

Vorteile

Die Einheit bietet IDC-Anschlüsse (LSA Plus) mit Farbcodierung für EIA/TIA 568A und 568B, eine integrierte Nummerierung der modularen Buchsen auf der Frontblende und beiliegende Kabelbinder zur Zugentlastung, die keine Schrauben oder Spezialwerkzeuge erfordern. Geschirmte Versionen ermöglichen eine 360-Grad-Schirmanbindung direkt auf der Leiterplatte über eine große Kontaktfläche und Schraubklemmen, wodurch das Verdrillen des Geflechts minimiert und das Kurzschlussrisiko dank ausreichendem Abstand zwischen Datenanschlüssen und Schirmkontakten reduziert wird. Zur Montage der Abdeckung ist kein Spezialwerkzeug erforderlich.

Geeignet für

• Rack-montierte Netzwerkverteilung in Serverräumen und Kommunikationsschränken
• Strukturierte Verkabelungsinstallationen mit Cat6a- oder Cat5e-Verkabelung
• Umgebungen, die geschirmte RJ45-Abschlüsse erfordern (bei geschirmten Varianten)

Technische Daten

• Bauform: 19" / 10", 1 HE Rack-Einbau
• RJ45-Ports: 12, 16 oder 24 auf einer gemeinsamen Platine
• Anschlussart: IDC (LSA Plus) mit EIA/TIA 568A und 568B Farbcodierung
• Normen: IEC 60603-7-5 / IEC 60603-7-3
• Materialien: Stahlgehäuse (pulverbeschichtet RAL 7035), Edelstahlabdeckung
• Schirmung: 360°-Leiterplattenkontakt und Schraubklemmverbindung (geschirmte Typen)

Verwendung

Montieren Sie das Patch Panel in einem Standard-19"- oder 10"-Rack auf der gewünschten 1-HE-Höhe. Schließen Sie die Netzwerkkabel an die IDC-Anschlüsse (LSA Plus) gemäß dem Farbcode EIA/TIA 568A oder 568B an. Verbinden Sie bei geschirmten Varianten den Kabelschirm über die mitgelieferten Schraubklemmen und das beigelegte Erdungskabel mit dem Leiterplattenkontakt. Verwenden Sie die beiliegenden Kabelbinder zur Zugentlastung der installierten Kabel; für die Befestigung der Abdeckung sind keine Spezialwerkzeuge erforderlich.

Empfehlungen

Stellen Sie sicher, dass die abisolierte Länge der Datenpaare 13 mm nicht überschreitet, um die Signalübertragungsleistung zu erhalten. Überprüfen Sie bei der Installation geschirmter Kabel die Erdverbindung und halten Sie ausreichend Abstand zwischen Schirmkontakten und Datenanschlüssen ein, um Kurzschlüsse zu vermeiden. Befolgen Sie die branchenüblichen Praktiken für das Kabelmanagement in Racks und Schränken, um Leistung und Zugänglichkeit zu gewährleisten.
