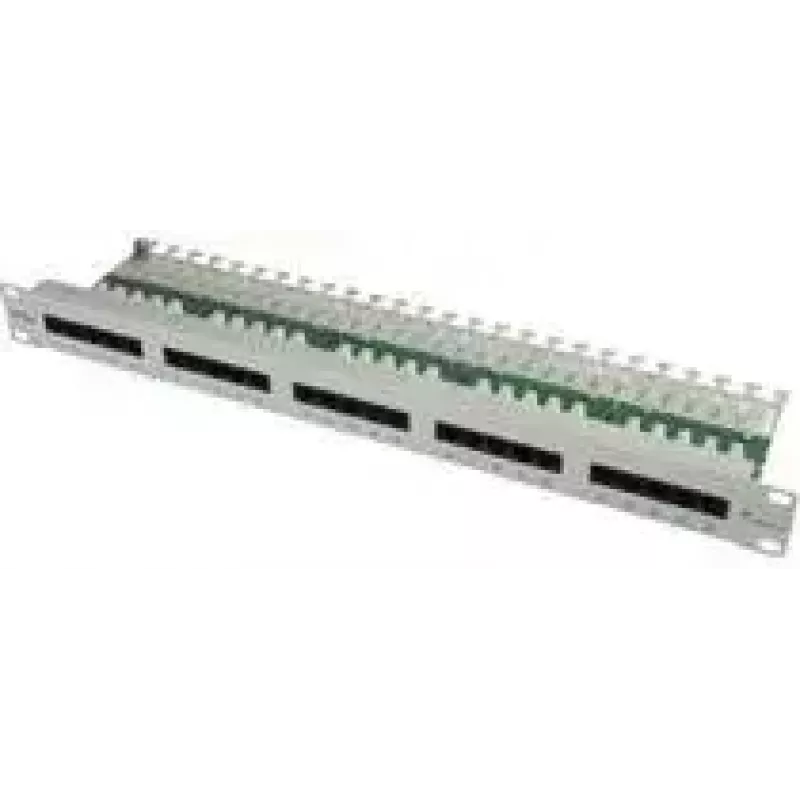

ISDN Patchpanel Telegärtner 25-Port Cat.3 J02023L0014

Das Telegärtner ISDN Patchpanel 25-Port Cat.3 J02023L0014 bietet eine kompakte 1HE-Rackmount-Lösung zur Organisation von ISDN-Verbindungen. Ausgestattet mit 25 ungeschirmten RJ45-Ports in Lichtgrau (RAL 7035), ist das Panel für die strukturierte Verkabelung in Telekommunikations- und Netzwerkinstallationen vorgesehen und erfüllt die Umweltzertifizierung nach DIN IEC 60068-1.

Vorteile

Das Panel bietet ein platzsparendes 1HE-Design mit 25 RJ45-Cat.3-Ports und ermöglicht eine ordentliche Terminierung und Patchung von ISDN-Leitungen. Die ungeschirmten Steckverbinder eignen sich für typische ISDN- und Sprach-/Datenverkabelungen, bei denen Cat.3-Leistung erforderlich ist. Die standardmäßige Breite von 480 mm und die geringe Tiefe von 123 mm vereinfachen die Installation in 19-Zoll-Standardracks.

Geeignet für

• ISDN-Leitungsterminierung und -Patchung
• Telekommunikationsracks in kleinen und mittleren Installationen
• Sprach- und langsame Datenverbindungen über Cat.3-Verkabelung

Technische Daten

• Marke: Telegärtner
• Modell / MPN: J02023L0014
• EAN: 4018359290641
• Ports: 25 × RJ45 (ungeschirmt)
• Kategorie: Cat.3
• Rackhöhe: 1HE
• Abmessungen (B×H×T): 480 × 44,2 × 123 mm
• Farbe: Lichtgrau (RAL 7035)
• Zertifizierung: DIN IEC 60068-1

Anwendung

Montieren Sie das Patchpanel in einem 19-Zoll-Standardrack mit geeigneten Schrauben und Käfigmuttern, um die 1HE-Einheit zu sichern. Terminieren Sie die eingehende ISDN- oder Sprachverkabelung gemäß dem Verdrahtungsschema an den rückseitigen Anschlusspunkten und verbinden Sie die frontseitigen RJ45-Ports mit Patchkabeln zur Verteilung. Beschriften Sie die Ports nach Bedarf, um eine klare Identifizierung der Leitungen zu gewährleisten.

Empfehlungen

Installieren Sie das Panel in einer sauberen, belüfteten Rackumgebung und befolgen Sie die Handhabungsrichtlinien nach DIN IEC 60068-1. Verwenden Sie Cat.3-konforme Kabel und halten Sie Kabeltrassen von starken elektrischen Quellen getrennt, um Störungen zu minimieren. Überprüfen Sie regelmäßig die Portbeschriftung und Verbindungen während der Wartung.
