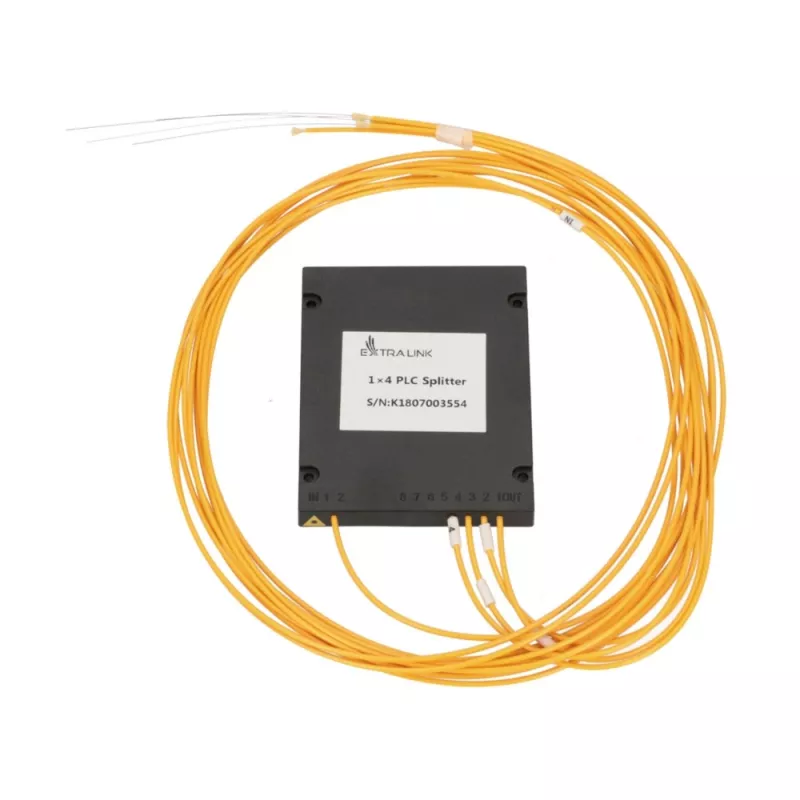

Optischer PLC-Splitter 1:4 Extralink SC/APC, 2,0 mm G657A, 1,5 m, ABS-Modul, ohne Stecker

Passiver optischer PLC-Splitter 1:4 von Extralink mit SC/APC-Schnittstellenspezifikation. Das Gerät verwendet eine 2,0 mm G657A biegeunempfindliche Faser und wird mit 1,5 m Pigtails geliefert, die für die Installation terminiert sind. Untergebracht in einem ABS-Modul, wird dieser Splitter ohne Stecker geliefert, sodass er in Glasfaserverteilerpanels, Spleißkassetten oder Abschlüssen für FTTH- und PON-Netzwerkbereitstellungen montiert werden kann.

Vorteile

Der Extralink PLC-Splitter bietet eine stabile, wellenlängenunabhängige Aufteilung mit geringer Einfügedämpfung und gleichmäßiger Kanalbalance, die für mehrfache optische Verteilungen geeignet ist. Die Verwendung der biegeunempfindlichen G657A-Faser reduziert Verluste bei engen Verlegewegen und verbessert die Zuverlässigkeit in überfüllten Verkabelungsumgebungen. Das ABS-Modulgehäuse bietet mechanischen Schutz und eine einfache Handhabung während der Installation, und das Fehlen von werkseitig installierten Steckern ermöglicht es Integratoren, die Abschlüsse an Panel- oder Verschlussanforderungen anzupassen.

Geeignet für

• FTTH-Drop- und Verteilungs-Panels
• PON-Netzwerk-Aufteilungsverhältnisse und Zweigverteilung
• Spleißkassetten und Glasfaserabschlüsse, die Pigtail-Splitter erfordern
• Labortestaufbauten und kundenspezifische Abschlussumgebungen

Wichtige Spezifikationen

• Aufteilungsverhältnis: 1:4 optisch passiv PLC
• Fasertyp: G657A biegeunempfindlich Singlemode
• Fasermanteldurchmesser: 2,0 mm
• Pigtaillänge: 1,5 m
• Gehäusematerial: ABS-Modul
• Steckerstatus: geliefert ohne Stecker für Vor-Ort-Abschluss
• Schnittstellentyp: SC/APC kompatible Pigtails (nicht konfektioniert)

Anwendung

Installieren Sie das ABS-Modul in einem kompatiblen Glasfaserverteilerpanel oder -abschluss, sichern Sie die Pigtails und führen Sie bei Bedarf Fusionsspleißen oder Konfektionierung durch. Verlegen Sie die 2,0 mm Pigtails mit angemessenem Biegeradiusschutz, um Mikrobiegung zu minimieren. Nach dem Spleißen oder Abschließen an den Netzwerkports überprüfen Sie die optischen Leistungspegel und die Kanalbalance über die vier Ausgangsports mit einem optischen Leistungsmesser und einer Lichtquelle oder einem OTDR, je nach Anwendbarkeit.

Empfehlungen

Behandeln Sie die G657A-Fasern vorsichtig und halten Sie den vom Hersteller empfohlenen Mindestbiegeradius während der Verlegung ein. Führen Sie Fusionsspleiße in einer sauberen Umgebung durch und testen Sie jeden Ausgang nach dem Abschluss auf Einfügedämpfung und Rückflussdämpfung. Lagern Sie das ABS-Modul vor der Installation an einem trockenen, staubfreien Ort und vermeiden Sie übermäßige mechanische Belastung des Moduls.
