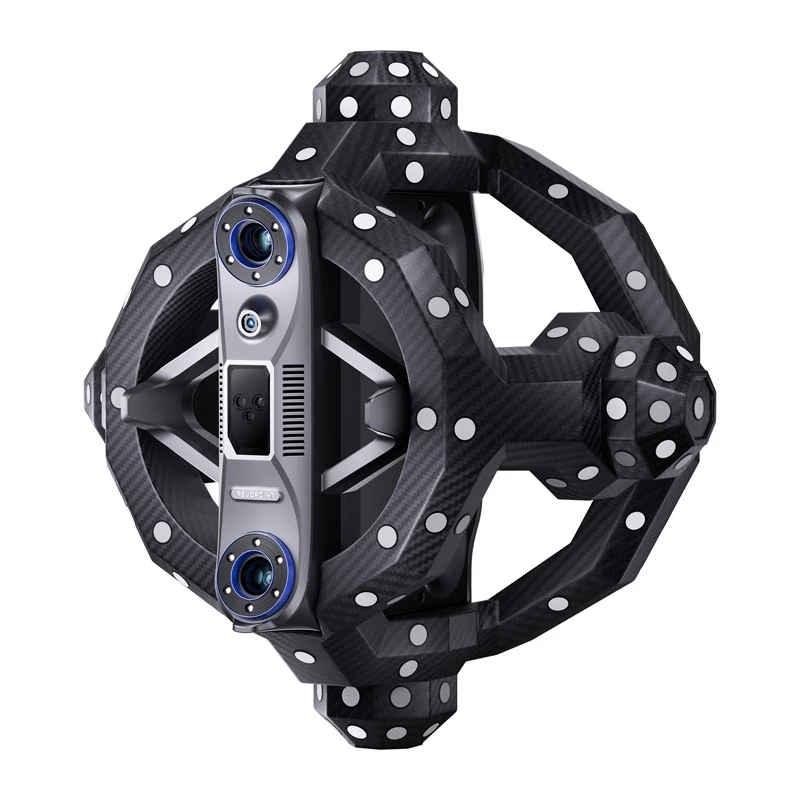

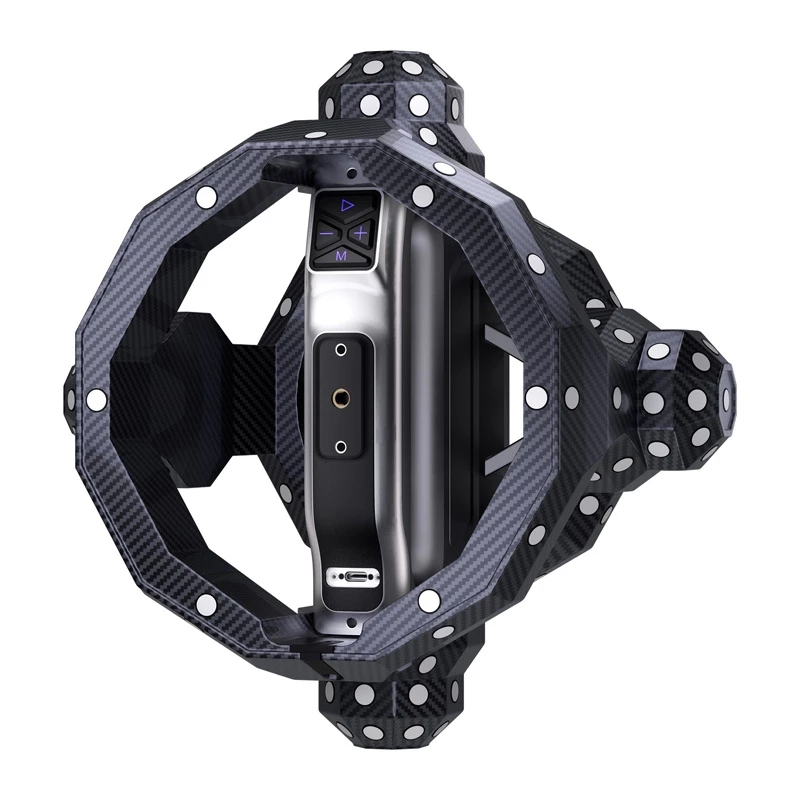

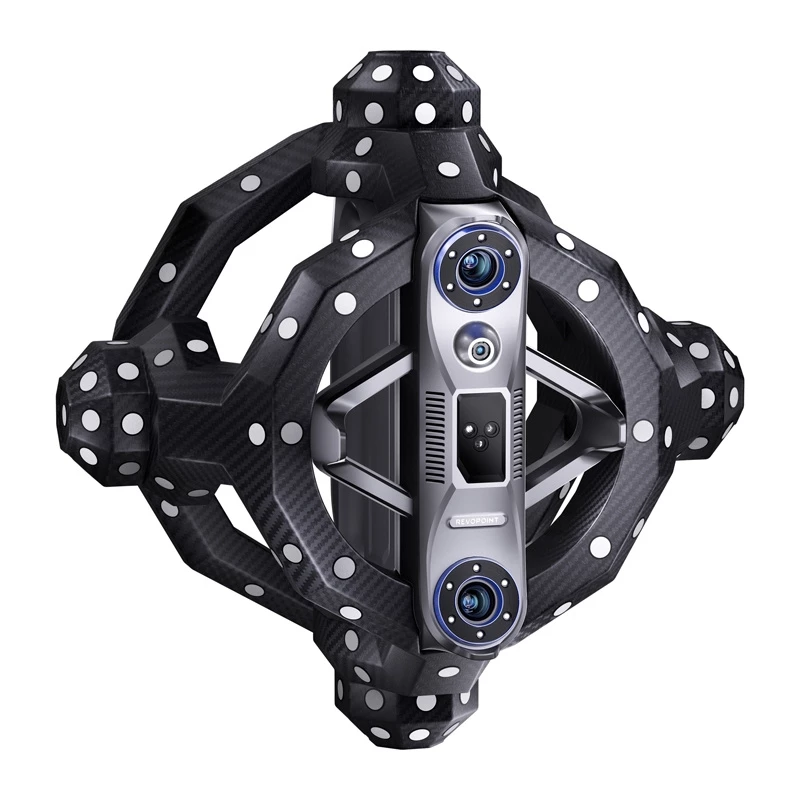

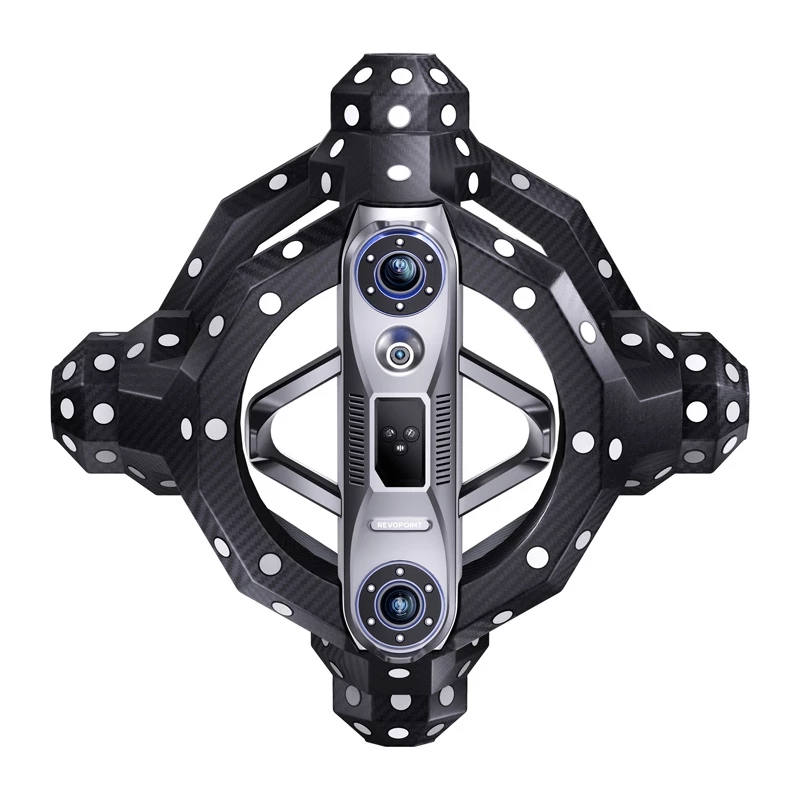

Optischer 3D-Scanner Dymo Revopoint Trackit — handgeführter optischer 3D-Scanner

Optischer 3D-Scanner Revopoint Trackit

Messtechnische Präzision, volle Mobilität und intelligente Echtzeit-Objektverfolgung – Revopoint Trackit ist ein umfassendes 3D-Scansystem, das einen optischen Scanner mit einer Genauigkeit von 0,02 mm mit einem fortschrittlichen Raumverfolgungstracker kombiniert. Es wurde für Ingenieure, CAD-Designer, Qualitätssicherungsspezialisten und Industrieunternehmen entwickelt. Trackit ermöglicht schnelles, stabiles und wiederholbares Scannen sowohl kleiner Komponenten als auch großer Objekte – ohne Markierungen. Ein integriertes automatisches Kalibriersystem, intelligente Gimbals und die spezielle Revo Trackit-Software gewährleisten hohe Genauigkeit und Komfort in verschiedenen Messumgebungen.

Kompromisslose Genauigkeit

Revopoint Trackit bietet eine Messgenauigkeit von 0,02 mm und einen Punktabstand von bis zu 0,05 mm, wodurch selbst feinste Oberflächendetails erfasst werden können. Für die Messung ist ein Set von Tiefenkameras verantwortlich, die von blauen Lasern (30 Linien und 1 Einzellinie) unterstützt werden und hohe Genauigkeit und Stabilität gewährleisten. Die gewonnenen Daten können in gängigen Formaten wie PLY, OBJ, STL, ASC, 3MF, GLTF oder FBX zur weiteren Verwendung in Design- und Konstruktionssoftware exportiert werden.

Geschwindigkeit und reibungsloser Betrieb

Das System erreicht Scangeschwindigkeiten von bis zu 1.500.000 Punkten pro Sekunde und ermöglicht so eine effiziente Digitalisierung des Objekts. Dank der intelligenten Verfolgung der Scannerbewegung im Raum können Sie reibungslos arbeiten – ohne Markierungen und ohne eine perfekt fixierte Position einhalten zu müssen. Der Track-Scan-Modus ermöglicht die Echtzeit-Erfassung von Position und Winkel des Scanners und gewährleistet so eine genaue Zusammenführung der Punktwolken auch bei dynamischen Bewegungen.

Automatische Kalibrierung

Der optische 3D-Scanner Revopoint Trackit macht eine komplizierte Einrichtung überflüssig, indem er zwei Gimbals mit automatischer Kalibrierung (Dual-Axis Gimbal System) verwendet. Tracker und Scanner passen ihre Position automatisch zueinander an und gewährleisten so eine gleichbleibende Geometrie des Messsystems. Der Kalibrierungsprozess kann direkt in der Software gestartet werden – das System erkennt automatisch Kalibrierungsarrays und synchronisiert die Kameraparameter.

Einsatzbereit in jeder Situation

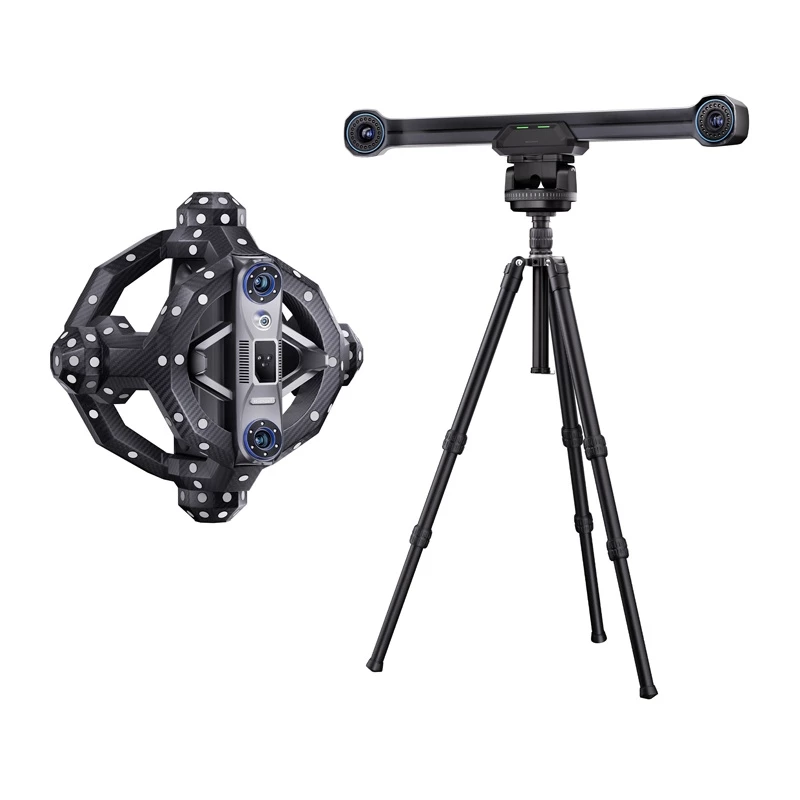

Sowohl der Scanner als auch der Tracker sind aus leichten und dennoch robusten Materialien gefertigt – der Kohlefaserrahmen und das Polycarbonatgehäuse bieten Widerstandsfähigkeit gegen mechanische Beschädigungen und eine lange Lebensdauer. Die Geräte wiegen 1,2 kg bzw. 1,8 kg, arbeiten in einem Temperaturbereich von 0 bis 40 °C und können einfach auf den mitgelieferten Stativen montiert werden. Das gesamte System wird in speziellen Transportkoffern mit Rädern transportiert, sodass das Set vollständig mobil und sowohl im Messlabor als auch in industriellen Umgebungen oder Werkstätten einsatzbereit bleibt.

Vielseitige Scanmodi

Der Revopoint Trackit bietet mehrere Betriebsmodi für unterschiedliche Messszenarien. Im Track-Scan-Modus wird in Echtzeit ohne Markierungen gescannt, was sich gut für kleine bis mittelgroße Objekte eignet. Der Multi-Position-Scan ermöglicht es, große Modelle wie Karosserieteile oder Maschinenteile in Abschnitte zu unterteilen und automatisch zu einer einzigen Punktwolke zusammenzufügen. Für schwierige Oberflächen steht der Marker-Scan-Modus zur Verfügung, der magnetische oder selbstklebende Markierungen verwendet, um die Stabilität der Erfassung zu erhöhen. Unabhängig vom gewählten Modus können fertige Modelle in den gängigen Formaten PLY, OBJ, STL, ASC, 3MF, GLTF oder FBX zur Verwendung in CAD-, CAM- und 3D-Programmen gespeichert werden.

Fortschrittliche Revo Trackit-Software

Die Revo Trackit-Anwendung ist das Zentrum für die Verwaltung des gesamten Scanprozesses. Sie ermöglicht die automatische Anpassung der Belichtung der Tiefenkameras und die Echtzeit-Anzeige von Abstand und Qualität der erfassten Punkte. Sie können den Scan auch pausieren, den Fortschritt überprüfen und die Arbeit jederzeit wieder aufnehmen. Das System führt Punktwolken automatisch zusammen und generiert ein Modellnetz, was die Vorbereitung der endgültigen Datei beschleunigt. Nach Abschluss des Scans können Sie ganz einfach ein 3D-Modell erstellen, grundlegende Netzverarbeitungen durchführen und die Daten im gewünschten Format exportieren.

Professionelle Anwendungen

Revopoint Trackit wurde für technische, industrielle und Design-Anwendungen entwickelt. Das System eignet sich ideal für die Qualitätskontrolle und Messtechnik und ermöglicht eine präzise Geometrieanalyse und Erfassung von Bauteilformen. Es ist auch ein geschätztes Werkzeug im Reverse Engineering, da es die Digitalisierung von Komponenten ohne technische Dokumentation ermöglicht. Es eröffnet vielfältige Möglichkeiten im Prototyping und CAD-Design und erleichtert die Übertragung realer Objekte in eine digitale Umgebung. Mit Unterstützung für Objektgrößen von 10 mm bis 6 m wird Revopoint Trackit in der Industrie sowie in der technischen Ausbildung oder wissenschaftlichen Forschung eingesetzt und bietet hohe Genauigkeit und flexiblen Betrieb.

Ausstattung, die zu mehr bereit ist

Um die Möglichkeiten des Revopoint Trackit voll auszuschöpfen, wird eine Konfiguration mit Windows 10 oder 11 (64-Bit), einem Intel Core i9 Prozessor der 12. Generation oder höher, 64 GB RAM und einer NVIDIA RTX 4060 Grafikkarte mit 8 GB VRAM oder höher empfohlen. Das Gerät funktioniert nur mit x86_64-Architektur und erfordert eine Verbindung über USB 3.0 oder höher, um eine ausreichende Übertragungsstabilität und reibungslose Verarbeitung während des Scannens zu gewährleisten.

Lieferumfang:

• Tracker
• Scanner
• Gimbal zur automatischen Tracker-Kalibrierung (zweiachsig)
• Gimbal zur automatischen Scanner-Kalibrierung (zweiachsig)
• Stativ für Tracker
• Stativ für Scanner
• Stativ für Kalibriertafel
• Scanner-Adapter
• Kalibriertafel
• Kalibrierstange
• Netzteil
• PC-Kabel
• Scanner-Kabel
• Scanner-Gimbal-Kabel
• Tracker-Gimbal-Kabel
• Kabelbinder
• Magnetische Markierungen
• Ankerblock (magnetisch)
• Positionierungsmatte
• USB-Speicherstick
• Transportkoffer für Tracker (mit Rädern)
• Transportkoffer für Scanner (mit Rädern)
• Kurzanleitung, Zertifikat und Garantiekarte

Minimaler Scanbereich (mm): 10, Genauigkeit (mm): 0,025, Maximaler Scanbereich (mm): 6000, Informationen zur Datengenerierung: https://dataact.innpro.pl/Revopoint/6975577881212, GPSR-Link: https://psr-assets.innpro.pl/creative_technologies/sg_creative_technologies_3d_scanners.pdf, Bruttogewicht: 33000, Nettogewicht: 3000, Kartonlänge: 104,00, Kartonbreite: 56,00, Kartonhöhe: 60,00

Verwendung

Halten Sie den Scanner ruhig und bewegen Sie ihn um das Objekt herum, um alle sichtbaren Oberflächen zu erfassen. Achten Sie dabei auf einen konstanten Abstand und überlappende Durchgänge für eine zuverlässige Ausrichtung. Verwenden Sie die Ausrichtungswerkzeuge des Geräts oder die mitgelieferte Software, um mehrere Scans zu registrieren und ein sauberes Netz zu generieren. Exportieren Sie die resultierende Punktwolke oder das Netz in Ihre bevorzugte 3D-Bearbeitungs- oder CAD-Software zur weiteren Analyse, zum Vergleich oder zur Modellierung.

Empfehlungen

Für beste Ergebnisse scannen Sie bei diffusem, stabilem Licht und tragen Sie temporäres Mattierungsspray oder -puder auf stark reflektierende oder transparente Oberflächen auf. Erfassen Sie überlappende Durchgänge aus verschiedenen Winkeln, um eine vollständige Abdeckung zu gewährleisten, und verwenden Sie die Ausrichtungsfunktionen des Scanners, um Artefakte vor der Netzgenerierung und dem Export zu reduzieren.
