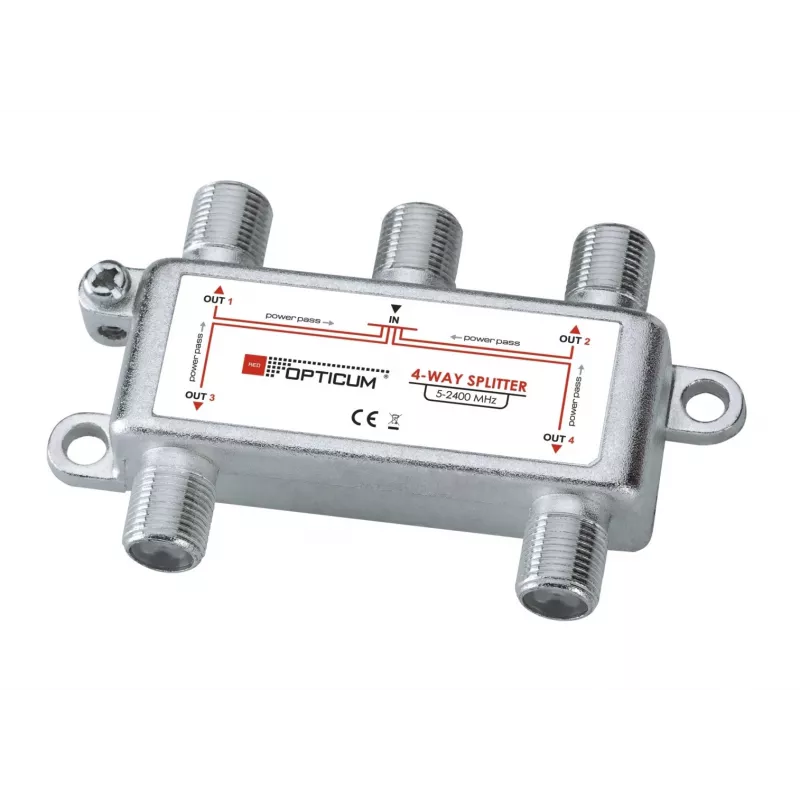

OPTICUM 1x4 DVB-T/SAT Signal Verteiler 5-2400 MHz F-Typ Zink-Druckguss

In einem Mehrraum-Haus oder einer kleinen Wohnung erfordert die Verteilung eines einzelnen Antennensignals auf vier Fernseher oder Set-Top-Boxen oft einen zuverlässigen Splitter, der sowohl terrestrische als auch Satellitenbänder unterstützt. Der OPTICUM ANT0043 ist ein Signal-Splitter mit 1 Eingang und 4 Ausgängen, der genau für dieses Szenario entwickelt wurde. Er akzeptiert einen Koaxialeingang von einer DVB-T-Antenne oder einem SAT-LNB und verteilt ihn auf vier Ausgänge, wodurch ein gleichzeitiger Empfang auf mehreren Geräten ohne Signalverschlechterung über die erwartete Teilungsdämpfung hinaus ermöglicht wird.

Technische Daten

• Produkttyp: Signal-Splitter
• Eingänge: 1
• Ausgänge: 4
• Frequenzbereich: 5 - 2400 MHz (abdeckt DVB-T: 5-862 MHz und SAT: 950-2400 MHz)
• Einfügedämpfung: ca. 8,5 dB (5-862 MHz), ca. 9,5 dB (950-2400 MHz)
• Entkopplung zwischen den Ausgängen: >20 dB (5-862 MHz), >18 dB (950-2400 MHz)
• Rückflussdämpfung: >12 dB (5-862 MHz), >10 dB (950-2400 MHz)
• DC-Durchlass: Ja, von einem Ausgang (OUT1) zum Eingang für die Fernspeisung von Vorverstärkern oder LNBs
• Impedanz: 75 Ohm
• Anschlusstyp: F-Buchse
• Schirmungsklasse: A
• Gehäusematerial: Zinkdruckguss
• Anwendung: Innenbereich
• Montage: Schraubbefestigung

Warum dieser Splitter

Das Zinkdruckgussgehäuse bietet eine hervorragende Abschirmung gegen elektromagnetische Störungen und gewährleistet eine saubere Signalverteilung auch in Umgebungen mit mehreren elektronischen Geräten. Der weite Frequenzbereich ermöglicht die Verwendung eines einzigen Splitters für sowohl terrestrisches Fernsehen (DVB-T) als auch Satellitensignale (SAT), wodurch die Notwendigkeit separater Komponenten reduziert wird. Der DC-Durchlass an einem Port ermöglicht die direkte Stromversorgung einer aktiven Antenne oder eines LNBs über das Koaxialkabel, was die Installation vereinfacht.

Ideale Anwendungsfälle

• Verteilung eines DVB-T-Antennensignals von einer Dachantenne auf vier Fernseher in verschiedenen Räumen.
• Aufteilung eines Satelliten-LNB-Ausgangs auf mehrere Receiver in einem Haus oder kleinen Büro.
• Kombination von terrestrischen und Satellitensignalen in einem einzigen Verteilungssystem.
• Inneninstallationen, bei denen ein kompakter, schraubmontierbarer Splitter benötigt wird.

Gut zu wissen

Der Splitter ist nur für den Innenbereich geeignet. Stellen Sie sicher, dass alle ungenutzten Ausgänge mit 75-Ohm-Abschlusswiderständen terminiert sind, um die Signalintegrität zu erhalten. Die DC-Durchlassfunktion ist auf einen bestimmten Ausgang beschränkt (normalerweise als OUT1 gekennzeichnet); überprüfen Sie das Etikett, bevor Sie einen Einspeiser anschließen. Die Installation ist unkompliziert: Verbinden Sie das Eingangskabel mit dem IN-Port und schließen Sie dann bis zu vier Ausgangskabel an Ihre Geräte an. Der Splitter kann mit den Schraublöchern am Gehäuse an einer Wand oder in einem Verteilerkasten montiert werden.
