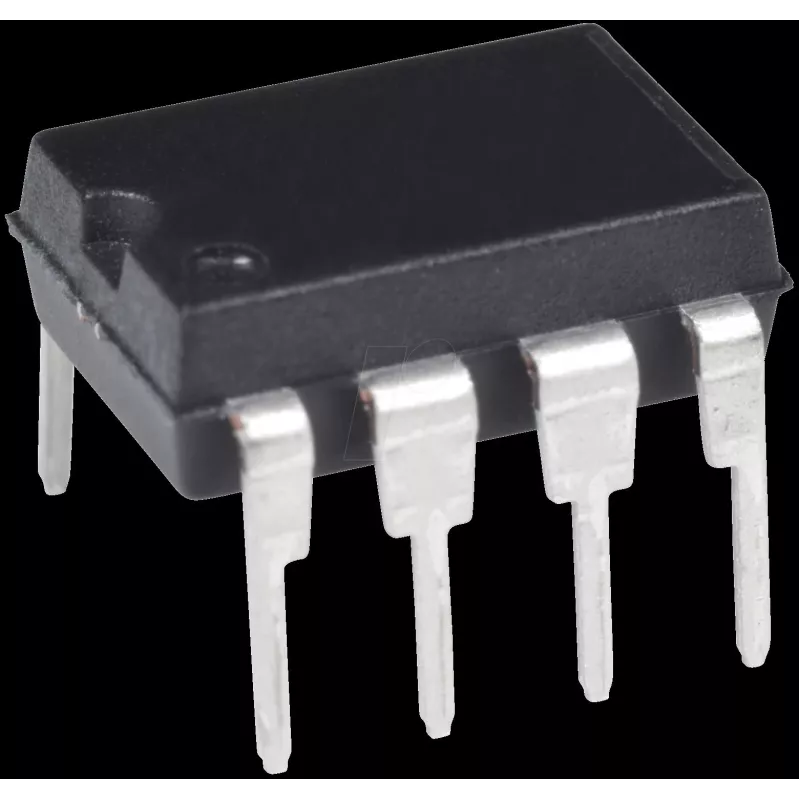

Operationsverstärker Texas Instruments OPA227PA, einkanalig, DIP-8-Gehäuse

Der Texas Instruments OPA227PA ist ein einkanaliger Präzisions-Operationsverstärker im DIP-8-Gehäuse. Er wurde für präzise analoge Signalaufbereitung entwickelt und bietet niedrige Offset-Spannung und geringe Drift, geeignet für anspruchsvolle Mess- und Steuerschaltungen. Das bedrahtete DIP-8-Format vereinfacht den Prototypenbau und den Austausch in Instrumententafeln sowie bei Hobby- oder Bildungsprojekten, während die Eingangs- und Ausgangseigenschaften präzise Sensorschnittstellen und aktive Filterstufen unterstützen.

Vorteile

Der OPA227PA bietet niedrigen Eingangs-Offset und niedrige Eingangs-Ruheströme, was eine präzise Verstärkung kleiner Signale mit minimalem Fehler ermöglicht. Seine rauscharmen Eigenschaften und stabile Gleichstromleistung reduzieren Messunsicherheiten über Zeit und Temperaturänderungen. Das DIP-8-Gehäuse erleichtert die Handhabung, manuelle Montage und Prüfung auf Steckbrettern oder bedrahteten Leiterplatten. Der stabile Betrieb des Verstärkers in verschiedenen Einzel- und Doppelversorgungskonfigurationen unterstützt flexibles Schaltungsdesign.

Geeignet für

• Sensorsignalaufbereitung (Thermoelemente, Brückensensoren, Dehnmessstreifen)
• Präzise aktive Filter und Integratoren
• Rauscharme Vorverstärker für die Instrumentierung
• Laborprototypen und elektronische Bildungsprojekte
• Audioschaltungen mit geringer Verzerrung und geringem Rauschen

Wichtige Spezifikationen

• Ein Operationsverstärkerkanal im bedrahteten DIP-8-Gehäuse
• Präzise niedrige Eingangs-Offset-Spannung, geeignet für hochgenaue Messungen
• Niedriger Eingangs-Ruhestrom und geringes Rauschen für Kleinsignalverstärkung
• Stabile Gleichstromleistung mit geringer Drift über Temperatur
• Kompatibel mit Einzel- und Doppelversorgungsspannungskonfigurationen

Verwendung

Installieren Sie den OPA227PA in einem DIP-8-Sockel oder löten Sie ihn auf eine bedrahtete Leiterplatte unter Beachtung der üblichen antistatischen Vorsichtsmaßnahmen. Legen Sie die entsprechenden Versorgungsspannungen gemäß Ihrem Schaltungsdesign (Einzel- oder Doppelversorgung) an und platzieren Sie Entkopplungskondensatoren nahe den Versorgungspins, um die Stabilität zu gewährleisten. Konfigurieren Sie den Verstärker in der gewünschten Topologie – wie nichtinvertierend, invertierend, differentiell oder als aktiver Filter – und beachten Sie die empfohlenen Rückkopplungs- und Eingangswiderstandswerte für die angestrebte Verstärkung und Bandbreite. Überprüfen Sie die Eingangs-Gleichtakt- und Ausgangsspannungsgrenzen in Bezug auf die gewählten Versorgungsschienen während des Schaltungsentwurfs und der Prüfung.

Empfehlungen

Für beste Leistung platzieren Sie Bypass-Kondensatoren (z. B. 0,1 µF Keramik) nahe den Versorgungspins und minimieren Sie die Quellenimpedanz an den Eingängen. Verwenden Sie beim Entwurf von Präzisionsmessstufen driftarme Widerstände und eine stabile Referenz, um die Vorteile des niedrigen Offsets und der geringen Drift des Verstärkers voll auszuschöpfen. Verwenden Sie für den Prototypenbau einen Sockel, um einfachen Austausch und Messungen zu ermöglichen; für Endmontagen befolgen Sie ordnungsgemäße Löt- und Wärmemanagement-Praktiken.
