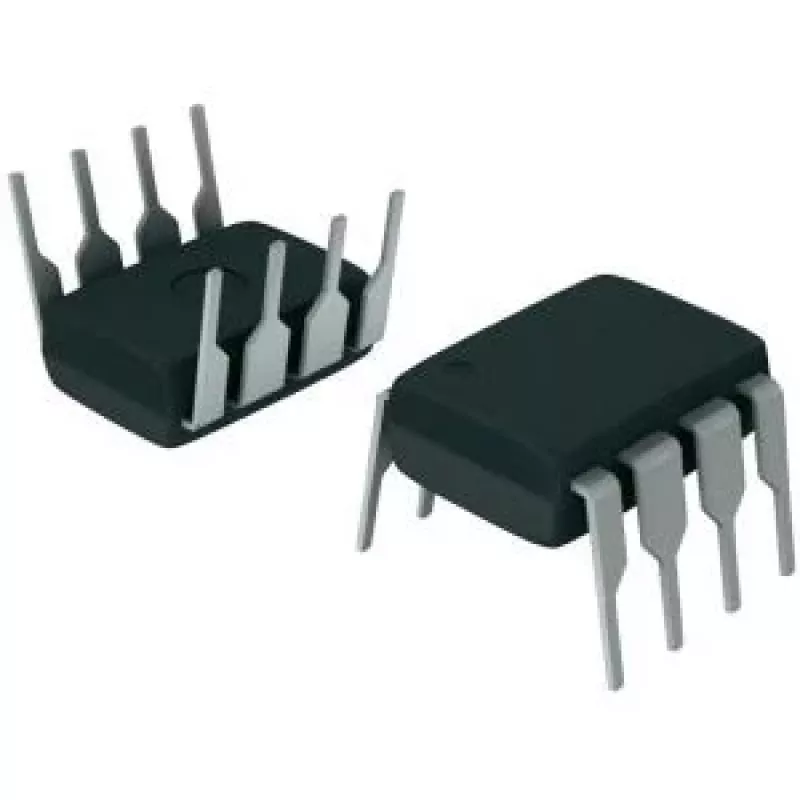

Operationsverstärker Texas Instruments OPA177GP — einkanalig, DIP-Gehäuse, 10,2×6,6×4,57 mm

Der Texas Instruments OPA177GP ist ein einkanaliger Operationsverstärker im DIP-Durchsteckgehäuse mit Abmessungen von ca. 10,2 × 6,6 × 4,57 mm. Das Bauteil ist für präzise analoge Signalaufbereitung und universelle Verstärkung in elektronischen Schaltungen ausgelegt. Es wird in Mehrfachverpackung geliefert und häufig in messgerätetauglichen Anwendungen eingesetzt, die geringen Offset und stabiles Verhalten über Temperatur erfordern.

Vorteile

Der OPA177GP bietet sehr geringe Eingangsoffsetspannung und geringe Drift, erreicht durch lasertrimmte interne Abgleiche, die den Bedarf an externer Kalibrierung reduzieren. Der niedrige Ruhestrom verringert die Aufwärmdrift und minimiert Fehler durch thermoelektrische Effekte in den Eingangsverbindungen. Das geringe Rauschen und das stabile Verhalten des Verstärkers machen ihn geeignet für Präzisionsmess- und Signalkonditionierungsaufgaben, bei denen Genauigkeit und Langzeitstabilität wichtig sind.

Geeignet für

• Präzisionsinstrumentierung und Datenerfassungs-Frontends
• Rauscharme Signalaufbereitung und Filterung
• Universelle lineare Verstärkung in analogen Schaltungen
• Anwendungen, die geringen Offset und geringe Drift über Temperatur erfordern

Wichtige Spezifikationen

• Kanäle: einkanaliger Operationsverstärker
• Gehäusetyp: DIP-Durchsteckgehäuse (8-Pin-Formfaktor)
• Typischer Ruhestrom: niedriger Ruhestrom minimiert thermische Drift
• Niedrige Eingangsoffsetspannung und geringe Offsetdrift, geeignet für Präzisionsanwendungen
• Geringes Rauschen für präzise analoge Signalverarbeitung
• Typische Abmessungen: 10,2 mm × 6,6 mm × 4,57 mm

Verwendung

Integrieren Sie den OPA177GP mit dem standardmäßigen 8-Pin-DIP-Footprint in Ihr PCB-Design und befolgen Sie die empfohlenen analogen Layoutpraktiken: sorgen Sie für saubere Spannungsentkopplung nahe am Bauteil, halten Sie Signalleiterbahnen kurz, um Rauscheinkopplung zu reduzieren, und vermeiden Sie thermische Gradienten über das Verstärkergehäuse. Konfigurieren Sie den Verstärker in der gewünschten Topologie (invertierend, nichtinvertierend, Filter, Integrator usw.) gemäß den Schaltungsanforderungen und den Standard-Designgleichungen für Verstärkung und Bandbreite.

Empfehlungen

Für beste Ergebnisse verwenden Sie rauscharme Widerstände und geeignete Bypass-Kondensatoren an den Versorgungspins. Lassen Sie das Bauteil nach dem Einschalten stabilisieren, um die Aufwärmdrift zu minimieren. Wenn Sie ältere Präzisions-Operationsverstärker in bestehenden Designs ersetzen, überprüfen Sie die Stabilität mit Ihrem gewählten Rückkopplungsnetzwerk und den Lastbedingungen.
