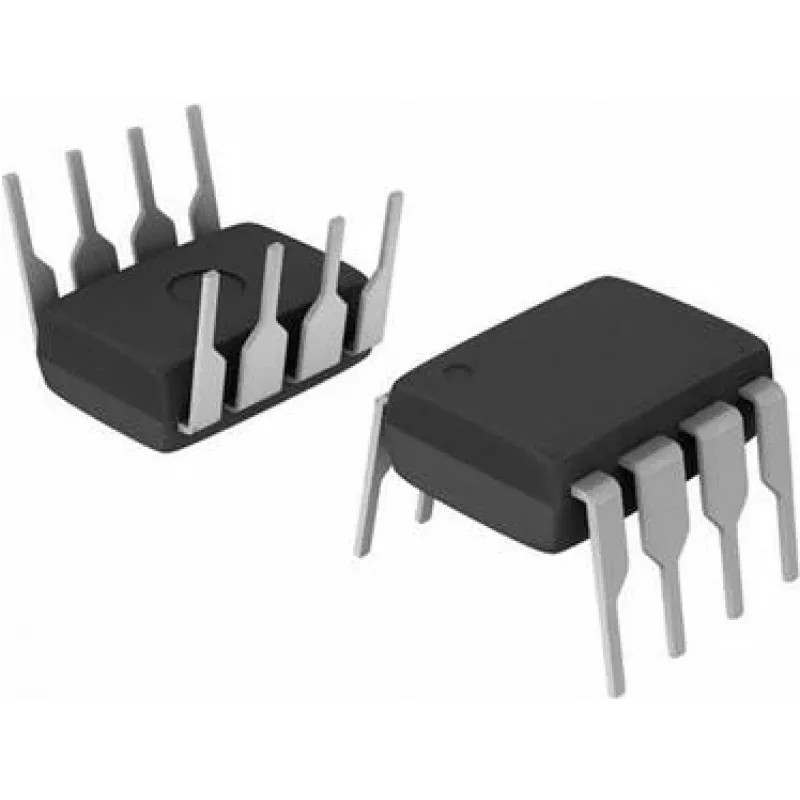

Operationsverstärker Texas Instruments LME49720NA/NOPB — Dual-Audio-Op-Amp, PDIP‑8

Der Texas Instruments LME49720NA/NOPB ist ein Dual-Operationsverstärker im PDIP‑8-Gehäuse, der für High-Fidelity-Audioanwendungen entwickelt wurde. Er enthält zwei abgestimmte Verstärker, die auf niedrige Verzerrung und geringes Rauschen optimiert sind, und eignet sich daher für Signalwege, bei denen klangliche Transparenz und präzise Verstärkung erforderlich sind. Typische Einsatzgebiete sind Vorverstärker, Kopfhörerverstärker, DAC-Ausgangsstufen und andere analoge Audioschaltungen, die eine genaue, rauscharme Leistung verlangen.

Vorteile

Das Paar abgestimmter Verstärker sorgt für eine gleichmäßige Kanalbalance und reduzierten Versatz zwischen den Kanälen. Geringe Gesamtklirrfaktor und eine hohe Leerlaufverstärkung tragen zur präzisen Wiedergabe von Audiosignalen mit minimaler Verfärbung bei. Das PDIP‑8-Durchsteckgehäuse unterstützt einfaches Prototyping und Austausch in Consumer- und professionellen Audiogeräten. Die thermischen und elektrischen Eigenschaften sind darauf ausgelegt, die Stabilität unter typischen Audiobetriebsbedingungen zu gewährleisten.

Geeignet für

• Vorverstärkerstufen in Stereo-Audiosystemen
• Kopfhörerverstärker und tragbare Audio-Docks
• DAC-Ausgangsfilter und Leitungstreiber
• Hochwertige analoge Signalkonditionierung und Mischpulte

Wichtige Spezifikationen

• Dual-Op-Amp-Konfiguration mit zwei abgestimmten Kanälen
• PDIP‑8-Durchsteckgehäuse für einfache Montage und Prototyping
• Ausgelegt für geringes Rauschen und niedrigen Gesamtklirrfaktor im Audiobereich
• Hohe Leerlaufverstärkung, geeignet für High-Fidelity-Verstärkung
• Versorgungsspannungsbereich und Ruhestrom optimiert für typische Audioanwendungen

Verwendung

Installieren Sie das PDIP‑8-Gehäuse in eine kompatible Durchsteckplatinenfläche oder eine Buchse, wobei Sie auf die korrekte Pin-Ausrichtung und Versorgungspolarität achten. Verwenden Sie eine empfohlene Entkopplung der Stromversorgung nahe an den Gerätepins, um Versorgungsrauschen zu minimieren. Konfigurieren Sie den Verstärker in der gewünschten Topologie (invertierend, nichtinvertierend, differenziell) mit geeigneten Rückkopplungs- und Eingangskomponenten; stellen Sie sicher, dass die Bauteilwerte zur erforderlichen Bandbreite und Verstärkung passen. Passen Sie das Layout und die Erdungspraktiken für geringes Rauschen an: Halten Sie die Eingangsleiterbahnen kurz, trennen Sie analoge und digitale Masseflächen wo relevant und platzieren Sie Bypass-Kondensatoren so nah wie möglich an den Versorgungspins.

Empfehlungen

Für beste Audioleistung verwenden Sie rauscharme Widerstände und hochwertige Folienkondensatoren im Signalweg, achten auf symmetrisches Layout für Stereokanäle und befolgen die Herstellerempfehlungen zur Versorgungsentkopplung. Vermeiden Sie es, die Ausgänge ohne angemessene Ausgangsstufenpufferung mit schweren Lasten zu betreiben, und sorgen Sie für ausreichende Belüftung, wenn Sie mit erhöhten Versorgungsspannungen arbeiten.
