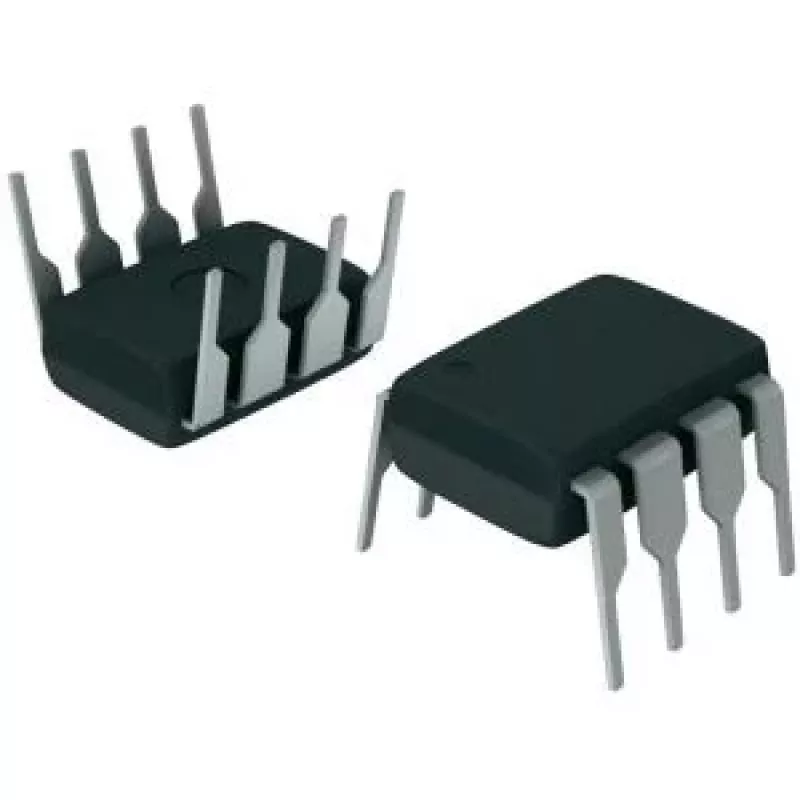

Operationsverstärker-IC Texas Instruments OPA2132PA Dual Precision, PDIP-8-Gehäuse

Der OPA2132PA ist ein Dual-Präzisions-Operationsverstärker im PDIP-8-Gehäuse für rauscharme, verzerrungsarme Signalverstärkung. Dieser JFET-Eingangs-Operationsverstärker bietet eine hohe Eingangsimpedanz, niedrige Offset-Spannung und einen großen Dynamikbereich und eignet sich daher für High-Fidelity-Audiostufen und präzise Signalaufbereitung in Stereo-Vorverstärkern, aktiven Filtern, DAC-Puffern und Instrumentierungs-Frontends.

Vorteile

Das Bauteil bietet ein niedriges Eingangsrauschen und geringe harmonische Gesamtverzerrung für eine akkurate Wiedergabe von Audiosignalen. Die JFET-Eingänge liefern eine hohe Eingangsimpedanz und niedrige Ruheströme, während der interne Abgleich zwischen den Kanälen eine gleichbleibende Stereoleistung gewährleistet. Das PDIP-8-Gehäuse vereinfacht Prototyping und Durchsteckmontage auf Standard-Leiterplatten.

Geeignet für

• Stereo-Vorverstärker und Klangregelungsschaltungen
• Aktive analoge Filter und Equalizer
• DAC-Ausgangspufferung und Kopfhörertreiber
• Instrumentierungs-Frontends und Präzisions-Verstärkerstufen

Wichtige Spezifikationen

• Doppel-Operationsverstärker in einem Gehäuse
• JFET-Eingangsarchitektur für hohe Eingangsimpedanz
• Geringes Eingangsrauschen und geringe Verzerrung, geeignet für Audio
• Niedrige Eingangs-Offset-Spannung und gute Gleichstromleistung
• Weiter Versorgungsspannungsbereich, kompatibel mit gängigen analogen Systemen
• Durchsteck-PDIP-8-Gehäuse für einfaches Prototyping und Löten

Verwendung

Das PDIP-8-Bauteil in eine kompatible Fassung einsetzen oder unter Beachtung der richtigen Pin-Ausrichtung auf eine Leiterplatte löten. Verwendet geeignete Entkopplungskondensatoren nahe den Versorgungspins, um Stabilität zu gewährleisten und Versorgungsrauschen zu minimieren. Konfiguriert den Verstärker in der gewünschten Topologie (invertierend, nicht-invertierend oder differentiell) und stellt die Verstärkung und das Frequenzverhalten mit externen Widerständen und Kondensatoren gemäß den Anforderungen der Schaltung ein. Haltet die empfohlenen Betriebsspannungsgrenzen und thermischen Bedingungen ein, um eine zuverlässige Leistung sicherzustellen.

Empfehlungen

Für beste Audioleistung sind rauscharme Widerstände und ein geeignetes Layout zu verwenden: Haltet die Eingangsleiterbahnen kurz, trennt analoge und digitale Masseebenen wo möglich und platziert Entkopplungskondensatoren nahe den Stromversorgungspins. Bei Präzisionsmessungen gegebenenfalls einen Eingangs-Offset-Abgleich vornehmen und eine stabile Umgebungstemperatur sicherstellen, um geringe Drift zu gewährleisten.
