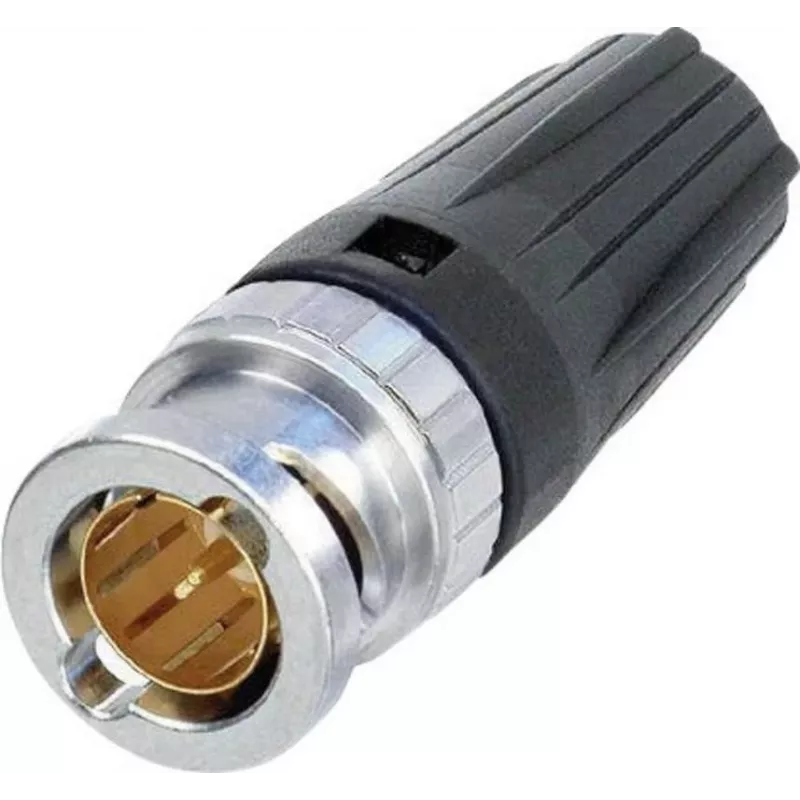

Neutrik NBNC75BUU11 rearTWIST BNC-Stecker Crimpstecker für 75-Ohm-Koaxialkabel

Professionelle Video- und Broadcast-Installationen erfordern zuverlässige Hochfrequenzverbindungen, die die Signalintegrität wahren. Der Neutrik NBNC75BUU11 ist ein gerader BNC-Stecker (Crimp) für 75-Ohm-Koaxialkabel, der eine präzise Impedanzanpassung und minimale Rückflussdämpfung in HD-SDI- und ähnlichen digitalen Videoanwendungen gewährleistet. Sein rearTWIST-Bajonettverschluss ermöglicht sichere Verbindung und schnelles Lösen, auch in dichten Patchpanels.

Für wen ist es geeignet

Dieser Stecker ist ideal für Broadcast-Ingenieure, AV-Techniker und Systemintegratoren, die Kabel wie Belden 1855A, 1505A oder 1694A konfektionieren müssen. Er eignet sich für Studioverkabelung, Ü-Wagen und feste Installationen, bei denen zuverlässige, wiederholte Verbindungen entscheidend sind.

Hauptmerkmale

• Echte 75-Ohm-Impedanz für optimale Signalübertragung bis 6 GHz
• rearTWIST-Bajonettverschluss ermöglicht einfaches Anziehen und Lösen mit den Fingern in engen Räumen
• Crimpanschluss für Innenleiter und Schirmhülse sorgt für dauerhafte, gasdichte Verbindungen
• Vergoldeter Innenkontakt und vernickeltes Messinggehäuse widerstehen Korrosion und Verschleiß
• PTFE-Dielektrikum unterstützt Hochfrequenzleistung und thermische Stabilität
• Konform mit SMPTE 292M, 424M, 2081-1 und 2082-1 für HD/3G/6G-SDI

Spezifikationen

• Steckertyp: BNC-Stecker (male), gerade Ausführung
• Impedanz: 75 Ohm
• Frequenzbereich: bis 6 GHz
• Rückflussdämpfung: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Anschluss: Crimp (Innenleiter und Schirmhülse)
• Kompatible Kabel: Belden 1855A, 1505A, 1694A und ähnliche
• Kontaktbeschichtung: Gold (Innenleiter), Nickel (Gehäuse)
• Dielektrikum: PTFE
• Isolationswiderstand: >5 G Ohm
• Kontaktwiderstand: <3 m Ohm (außen), <6 m Ohm (innen)
• Spannungsfestigkeit: 1,5 kVdc
• Lebensdauer: >1000 Steckzyklen
• Betriebstemperatur: -30 °C bis +85 °C
• Nennspannung: <50 V
• Gehäusematerial: Messing, vernickelt

Tipps

Verwenden Sie das richtige Crimpwerkzeug und den passenden Einsatz für das jeweilige Kabel, um die angegebene Rückflussdämpfung zu erreichen. Für den Außenbereich oder raue Umgebungen sollten Sie zusätzliche Witterungsschutzmaßnahmen in Betracht ziehen. Die rearTWIST-Tülle (separat erhältlich) bietet Zugentlastung und verbessert das Kabelmanagement.
