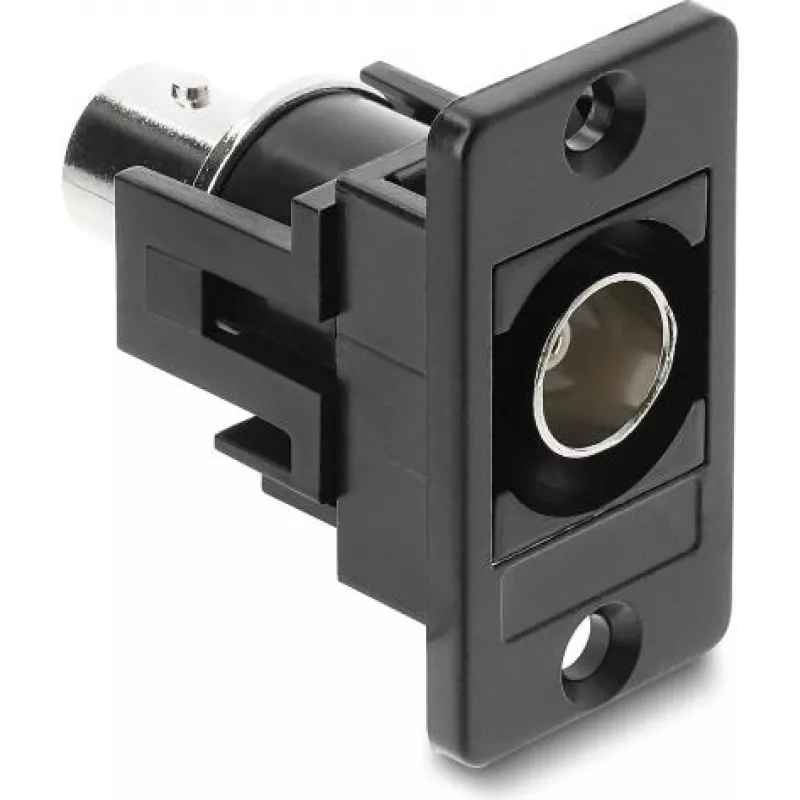

BNC-Paneleinbau-Kupplung DELOCK 91107 — BNC-Buchse auf BNC-Buchse, schwarz

DELOCK 91107 ist eine BNC-Paneleinbau-Kupplung mit einer BNC-Buchse auf beiden Seiten in schwarzer Ausführung. Sie ist für den festen Einbau in Gerätefrontplatten oder Gehäuse vorgesehen und bietet eine feste, zuverlässige Schnittstelle zum Verbinden zweier BNC-Kabel oder zum Anschluss von Geräten mit BNC-Anschluss. Die Kupplung unterstützt typische Video-, HF- und allgemeine Signalverbindungen, bei denen eine kompakte, langlebige Panelschnittstelle erforderlich ist.

Vorteile

Das Paneleinbau-Design der Kupplung gewährleistet einen stabilen und sicheren Anschlusspunkt an Racks, Konsolen oder Instrumententafeln, ohne auf Inline-Adapter angewiesen zu sein. Ein Metallgehäuse mit schwarzer Oberfläche bietet mechanische Robustheit und ein unauffälliges Erscheinungsbild, das für professionelle und industrielle Installationen geeignet ist. Die Verwendung einer BNC-Buchse auf beiden Seiten erhält die standardmäßige, schnell verbindbare Bajonett-Schnittstelle, die in der Video- und HF-Verkabelung üblich ist, und vereinfacht Installation und Wartung.

Geeignet für

Wichtige Spezifikationen

Verwendung

Bohren oder bereiten Sie einen Plattenausschnitt entsprechend den Montageabmessungen der Kupplung vor, führen Sie die Kupplung von der Vorderseite ein und befestigen Sie sie gemäß dem Paneleinbau-Design (in der Regel mit einer mitgelieferten oder für diesen Steckverbindertyp üblichen Mutter oder Haltevorrichtung). Richten Sie die BNC-Buchsen so an der Plattenöffnung aus, dass die Bajonettkupplung von außen zugänglich ist. Zum Anschließen stecken Sie einen BNC-Stecker in die Buchse und drehen ihn, um den Bajonettverschluss zu verriegeln; wiederholen Sie dies auf der gegenüberliegenden Seite für das zweite Kabel oder Gerät. Stellen Sie sicher, dass die Kabel ordnungsgemäß abgeschlossen sind und im Gehäuse eine Zugentlastung angebracht ist, um mechanische Belastungen des Steckverbinders zu vermeiden.

Empfehlungen

Verwenden Sie für zuverlässige Signalintegrität geschirmte Koaxialkabel mit ordnungsgemäßen BNC-Abschlüssen und vermeiden Sie übermäßiges Biegen oder Ziehen am Steckverbinder. Bei Installationen im Außenbereich oder in Umgebungen mit hoher Luftfeuchtigkeit sollten Sie die Panelschnittstelle abdichten oder einen zusätzlichen Umweltschutz vorsehen, um Korrosion und das Eindringen von Feuchtigkeit zu verhindern. Überprüfen Sie regelmäßig die Verbindungen auf Verschleiß in stark beanspruchten Konfigurationen und ziehen Sie die Befestigungsteile nach, falls eine Lockerung beobachtet wird.
