TNC-Stecker zum Crimpen LMR 200 DeLOCK 90019

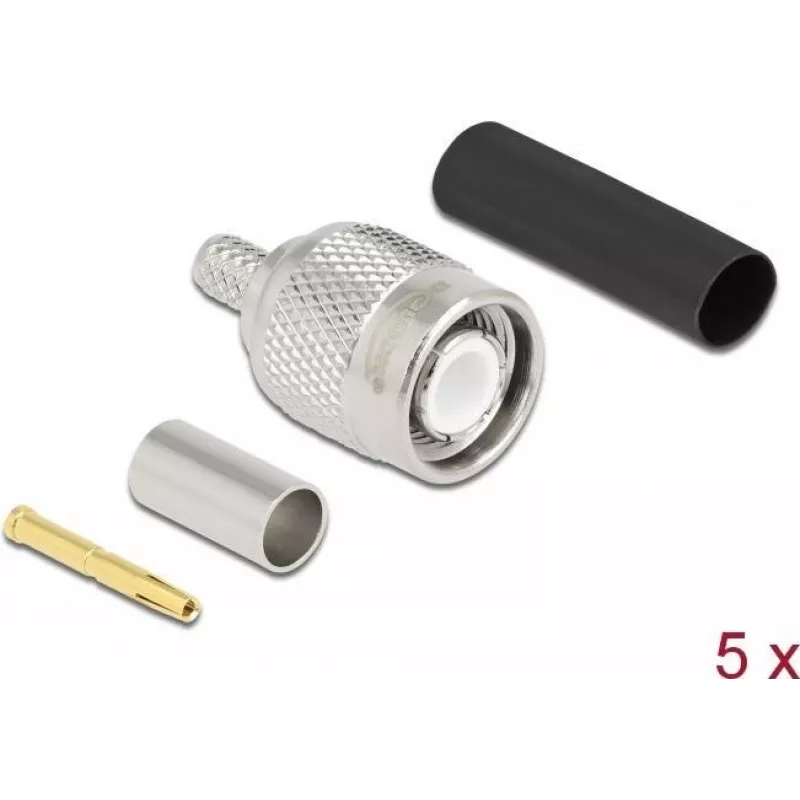

Der DeLOCK TNC-Stecker zum Crimpen von LMR-200-Kabeln ist für zuverlässige Verbindungen in Hochfrequenzanwendungen (HF) ausgelegt. Er bietet eine Impedanz von 75 Ω und vernickelte Kontakte für eine gleichmäßige Signalübertragung. Der Stecker ist kompakt (12 mm Breite, 30 mm Tiefe, 12 mm Höhe) und wird in Packungen zu je fünf Stück geliefert, jede Packung in einem Polybeutel. Ein Schrumpfschlauch liegt zur sicheren Isolierung und Zugentlastung bei.

Vorteile

Vernickelte Kontakte widerstehen Korrosion und fördern einen stabilen elektrischen Kontakt. Die Impedanz von 75 Ω entspricht gängigen HF-Geräten und Kabeleigenschaften. Kompakte Abmessungen ermöglichen einfache Handhabung und Installation auf engem Raum. Lieferung als 5er-Pack für mehrere Installationen oder als Ersatzteile.

Geeignet für

Wichtige Spezifikationen

Verwendung

Entfernen Sie den Mantel des LMR-200-Kabels gemäß den Crimpanweisungen des Steckerherstellers, führen Sie den Innenleiter und den Außenleiter in den Stecker ein und vercrimpen Sie die Hülse mit dem entsprechenden Crimpwerkzeug. Setzen Sie den mitgelieferten Schrumpfschlauch über die Verbindung und erhitzen Sie ihn, um die Isolierung zu sichern und Zugentlastung zu bieten. Überprüfen Sie den mechanischen Sitz und führen Sie eine elektrische Prüfung durch, um die richtige Impedanz und Kontinuität sicherzustellen.

Empfehlungen

Verwenden Sie die korrekte Crimpzange für LMR 200 und überprüfen Sie jeden Stecker nach dem Crimpen. Vermeiden Sie übermäßige Hitze beim Schrumpfen des Schlauchs, um Schäden an der Steckerbeschichtung und dem Kabeldielektrikum zu vermeiden.
