Netzwerk-Splitter PLANET POE-161S

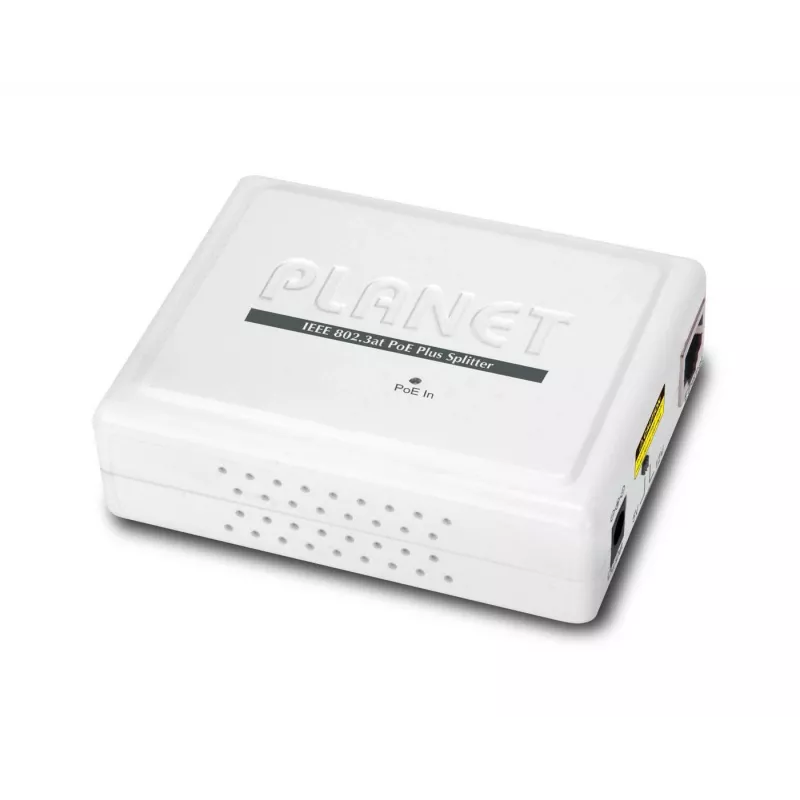

Der PLANET IEEE POE-161S 802.3at Gigabit Power over Ethernet Plus Splitter wandelt die über ein Ethernet-Kabel zugeführte 52–56V Gleichspannung in wählbare 5V- oder 12V-Gleichspannungsausgänge um und leitet gleichzeitig Gigabit-Ethernet-Daten weiter. Konform mit dem IEEE 802.3at PoE Plus-Standard und mit einer Eingangsleistung von bis zu 25,5 W ist der POE-161S ein kompakter weißer Kunststoff-Splitter (95 × 70 × 25 mm), der dazu dient, netzwerkfähige Geräte mit höherem Leistungsbedarf ohne separate Steckdose mit Strom zu versorgen.

Vorteile

Der POE-161S entspricht IEEE 802.3at, bietet wählbare 5V/12V-Gleichspannungsausgänge über einen DIP-Schalter und unterstützt passive 10/100/1000BASE-T-Ethernet-Verbindungen. Er ermöglicht die gleichzeitige Übertragung von Daten und Strom über ein einzelnes RJ45-Kabel bis zu 100 Meter, wenn er mit IEEE 802.3at PoE Plus-Injektoren, -Switches oder -Medienkonvertern verwendet wird. Das Gerät ist kompakt, FCC- und CE-zertifiziert und vereinfacht die Bereitstellung von Geräten mit höherem Leistungsbedarf, da keine separate Elektroverkabelung erforderlich ist.

Geeignet für

• PTZ-Netzwerkkameras und Speed-Dome-Kameras
• Farb-Touchscreen-IP-Telefone und VoIP-Geräte
• Hochleistungs-WLAN-Access-Points (Mehrkanal 11a/ac/b/g/n)
• Andere Netzwerkgeräte, die 5V oder 12V Gleichspannung und bis zu 25,5 W benötigen

Technische Daten

• Standard: IEEE 802.3at Power over Ethernet Plus
• Eingangsspannung: 52–56 V Gleichspannung über Ethernet
• Ausgangsspannungen: wählbar 5 V / 12 V Gleichspannung (DIP-Schalter)
• Maximale Eingangsleistung: bis zu 25,5 W
• Ethernet: passiv 10/100/1000BASE-T Vollduplex
• Maximale Kabellänge: 100 m zwischen PoE-Injektor und Splitter
• Anschlüsse: 2 × RJ45 Ethernet
• Abmessungen: 95 × 70 × 25 mm; Gewicht: 0,108 kg
• Zertifizierung: FCC, CE

Verwendung

Installieren Sie den POE-161S zwischen einem IEEE 802.3at PoE Plus-Injektor (oder einem PoE Plus-Switch/Medienkonverter) und dem mit Strom zu versorgenden Gerät. Verwenden Sie ein einzelnes Cat5e-/Cat6-Ethernet-Kabel, um Strom und Daten vom PoE-Injektor zum Splitter zu führen; der Splitter trennt die Daten und liefert die gewählte Gleichspannungsausgabe über seinen Gleichspannungsstecker an das Gerät. Stellen Sie den DIP-Schalter auf die erforderliche 5V- oder 12V-Ausgabe ein, bevor Sie das mit Strom zu versorgende Gerät anschließen, und stellen Sie sicher, dass der Injektor oder Switch ausreichend Leistung liefern kann (bis zu 25,5 W).

Empfehlungen

Verwenden Sie den POE-161S mit IEEE 802.3at-konformen Injektoren, Switches oder Medienkonvertern für einen zuverlässigen Betrieb, überprüfen Sie die Kabelqualität (Cat5e oder Cat6) für Gigabit-Verbindungen, halten Sie die Kabellänge zwischen Injektor und Splitter unter 100 m und stellen Sie sicher, dass das mit Strom zu versorgende Gerät die gewählte Ausgangsspannung (5V oder 12V) akzeptiert.
