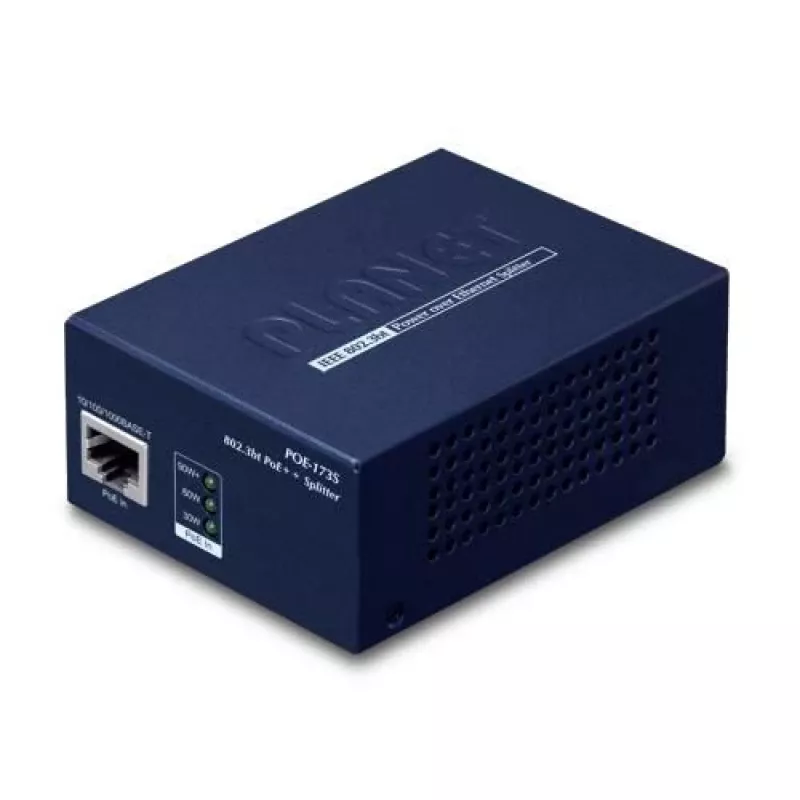

Netzwerksplitter PLANET POE-173S

Der PLANET POE-173S Gigabit 802.3bt Power over Ethernet-Splitter extrahiert Ethernet-Daten und PoE-Leistung von einem 802.3bt Typ-4 PoE++ PSE über ein UTP-Kabel und stellt über einen Frontpanel-DIP-Schalter einen wählbaren DC-Ausgang von 12 V, 19 V oder 24 V bereit. Er unterstützt passives 10/100/1000 Mbit/s Ethernet und Kabellängen bis zu 100 Metern und liefert bis zu 60 W an nicht PoE-fähige Geräte. Das Gerät ist in einem kompakten Metallgehäuse mit Belüftung untergebracht, das keinen Lüfter erfordert, und enthält LED-Anzeigen für den PoE-Status.

Vorteile

Der POE-173S ermöglicht den Einsatz von nicht PoE-fähigen Geräten an Standorten ohne Netzsteckdosen, indem er 802.3bt PoE++ über alle vier Paare von Cat5e/Cat6-Kabeln in separate Gleichstrom- und Datenausgänge umwandelt. Sein wählbarer 12V/19V/24V-Ausgang erhöht die Kompatibilität mit verschiedenen Geräten bei gleichzeitiger Beibehaltung von Gigabit-Datenraten. Das belüftete Metallgehäuse bietet kompakten, leisen Betrieb und zuverlässige Leistung ohne zusätzliche Kühlung.

Geeignet für

• PTZ-Speed-Dome-Kameras
• Thin Clients
• All-in-One (AIO) Touch-PCs
• Entfernte Digital-Signage-Displays
• Andere nicht PoE-fähige Netzwerkgeräte, die bis zu 60 W benötigen

Technische Daten

• Standard: IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt
• Datenrate: 10/100/1000 Mbit/s
• Maximale PoE-Ausgangsleistung: 60 W
• Wählbarer DC-Ausgang: 12 V / 19 V / 24 V (DIP-Schalter)
• Eingangsspannung (vom PoE PSE): 48–56 V
• Verkabelung: Cat5 / Cat5e / Cat6, bis zu 100 m
• Abmessungen (B×T×H): 94 × 70,3 × 39,2 mm
• Gewicht: 0,265 kg
• GehäVerwendung: kompaktes Metall, belüftet, lüfterlos

Verwendung

Verbinden Sie den RJ-45-Eingang des POE-173S mit einem 802.3bt Typ-4 PoE++ Switch oder Injektor über ein Cat5e/Cat6-Kabel. Wählen Sie mit dem Frontpanel-DIP-Schalter die erforderliche DC-Ausgangsspannung (12 V, 19 V oder 24 V) entsprechend der Spezifikation des zu versorgenden Geräts. Verwenden Sie das mitgelieferte LAN-Kabel oder ein separates Ethernet-Kabel, um den Datenausgang des Splitters mit dem Netzwerkanschluss des Geräts zu verbinden, und verbinden Sie den DC-Leistungsausgang mit dem Stromeingang des Geräts. Stellen Sie sicher, dass die Gesamtleistungsaufnahme 60 W nicht überschreitet und die Kabellängen 100 Meter nicht überschreiten.

Empfehlungen

Verwenden Sie das Gerät nur mit IEEE 802.3bt Typ-4 PoE++ PSE-Geräten und kompatiblen Cat5e/Cat6-Kabeln. Überprüfen Sie die erforderliche DC-Eingangsspannung des Zielgeräts, bevor Sie den DIP-Schalter ändern, um Schäden zu vermeiden. Halten Sie eine maximale Kabellänge von 100 m ein und stellen Sie sicher, dass das PSE ausreichend Leistung für das angeschlossene Gerät liefern kann.
