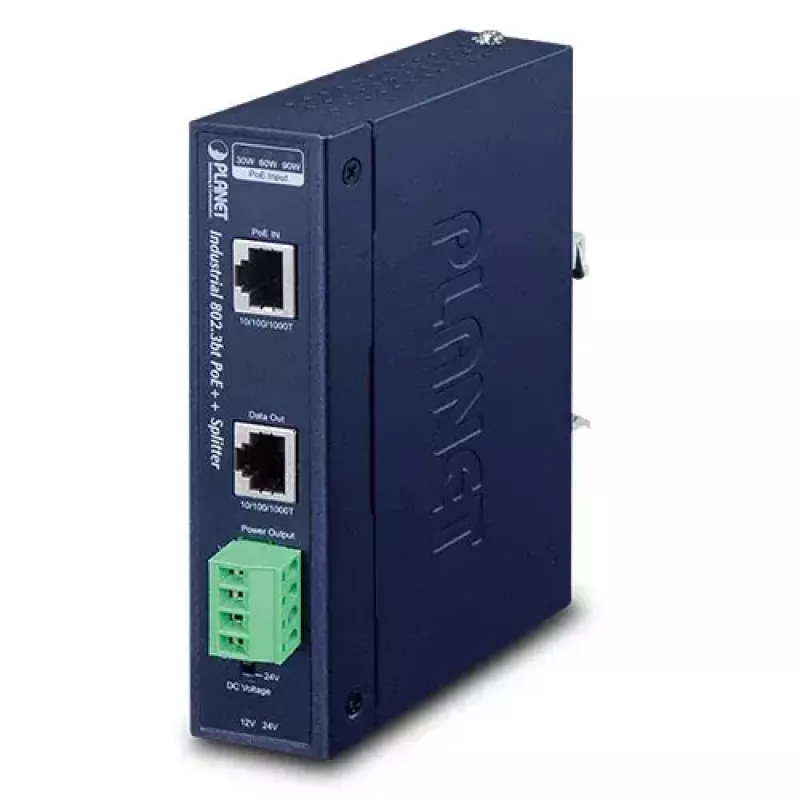

Netzwerk-Splitter PLANET IPOE-173S Power over Ethernet PoE

PLANET IPOE-173S ist ein industrietauglicher 802.3bt Power over Ethernet (PoE++) Splitter, der Daten und Strom von einem 802.3bt PoE++ Typ-4 PSE über ein UTP-Kabel trennt. Er bietet eine wählbare Gleichspannungsausgabe von 12 V oder 24 V über einen DIP-Schalter auf der Vorderseite und kann bis zu 70 W Gesamtleistung an nicht-PoE-Geräte liefern. Der Splitter unterstützt passive 10/100/1000 Mbit/s Ethernet-Verbindungen bis zu 100 Metern und ist für den industriellen Einsatz mit einem Betriebstemperaturbereich von -40 bis 75 °C ausgelegt. Untergebracht in einem kompakten IP30-Metallgehäuse, unterstützt der IPOE-173S DIN-Schienen- oder Wandmontage und arbeitet mit Cat5/Cat5e/Cat6-Verkabelung.

Vorteile

Der IPOE-173S ermöglicht den Einsatz von Hochleistungs-Nicht-PoE-Geräten ohne zusätzliche Wechselstromverkabelung, indem er PoE++-Strom extrahiert und über einen Gleichstromanschluss und einen 4-poligen Klemmenblock bereitstellt. Sein wählbarer 12V/24V-Ausgang erhöht die Anwendungsflexibilität, während die Doppelausgangsfunktion die gemeinsame Nutzung von bis zu 70 W zwischen zwei Geräten ermöglicht. Das Gerät ist für industrielle Umgebungen robust ausgelegt, unterstützt Gigabit-Ethernet-Daten und passt dank seines schlanken Designs und der mehrfachen Montageoptionen in begrenzte Schaltschrankbereiche.

Geeignet für

• Hochleistungs-PTZ-Speed-Dome-Kameras
• Thin Clients und All-in-One (AIO) Touch-PCs
• Entfernte digitale Beschilderungsdisplays
• IP-Kameras mit Hilfsheizungen oder Lüftern und Schwenk-/Neigemotoren
• Nicht-PoE-Netzwerkgeräte, die höhere Gleichstromleistung benötigen

Wichtige Spezifikationen

• Standard: IEEE 802.3bt (PoE++), unterstützt 10/100/1000 Mbit/s
• Ausgangsspannung: wählbar 12 V oder 24 V Gleichspannung
• Maximale Ausgangsleistung: 70 W gesamt
• Maximaler Ausgangsstrom: bis zu 5,8 A (je nach gewählter Spannung)
• Kabel: Cat5 / Cat5e / Cat6, bis zu 100 m
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: Metall, IP30; Montage: DIN-Schiene oder Wand
• Gewicht: 0,445 kg; Farbe: Blau

Verwendung

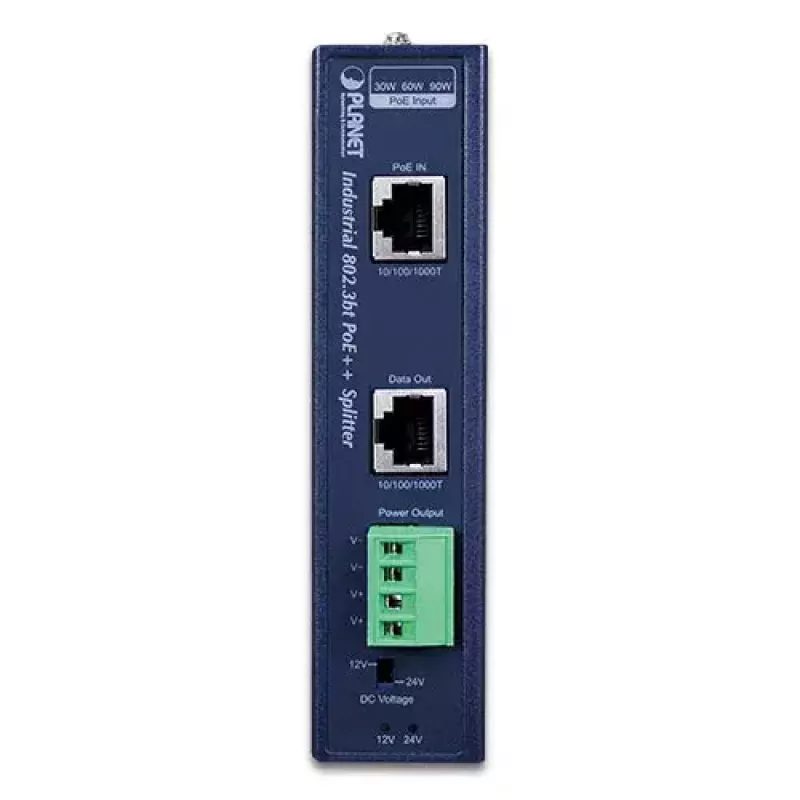

Verbinden Sie den RJ45-Datenport des IPOE-173S mit dem PoE++ PSE (Injektor oder Switch) unter Verwendung von Cat5/5e/6-Kabel. Stellen Sie den DIP-Schalter auf der Vorderseite auf die erforderliche Ausgangsspannung (12 V oder 24 V) ein. Verwenden Sie den Gleichstromanschluss oder den 4-poligen Klemmenblock, um die Nicht-PoE-Geräte mit Strom zu versorgen; der RJ45-LAN-Port am Splitter überträgt nur Daten an das Gerät. Bei Doppelausgangsnutzung verteilen Sie die verfügbare Leistung auf die beiden Ausgänge und stellen sicher, dass deren kombinierter Verbrauch 70 W nicht überschreitet. Halten Sie die Kabellängen innerhalb von 100 Metern vom PSE ein, um eine zuverlässige Stromversorgung zu gewährleisten.

Empfehlungen

Verwenden Sie ein IEEE 802.3bt-konformes PSE (PoE++ Injektor oder Switch), um eine korrekte Leistungsaushandlung sicherzustellen. Überprüfen Sie die Leistungsanforderungen der angeschlossenen Geräte, bevor Sie 12 V oder 24 V auswählen, und stellen Sie sicher, dass die kombinierte Last am Splitter 70 W nicht überschreitet. Installieren Sie das Gerät an einem Ort, der seinen Betriebstemperaturbereich einhält, und sorgen Sie für ausreichende Belüftung um das Metallgehäuse.
