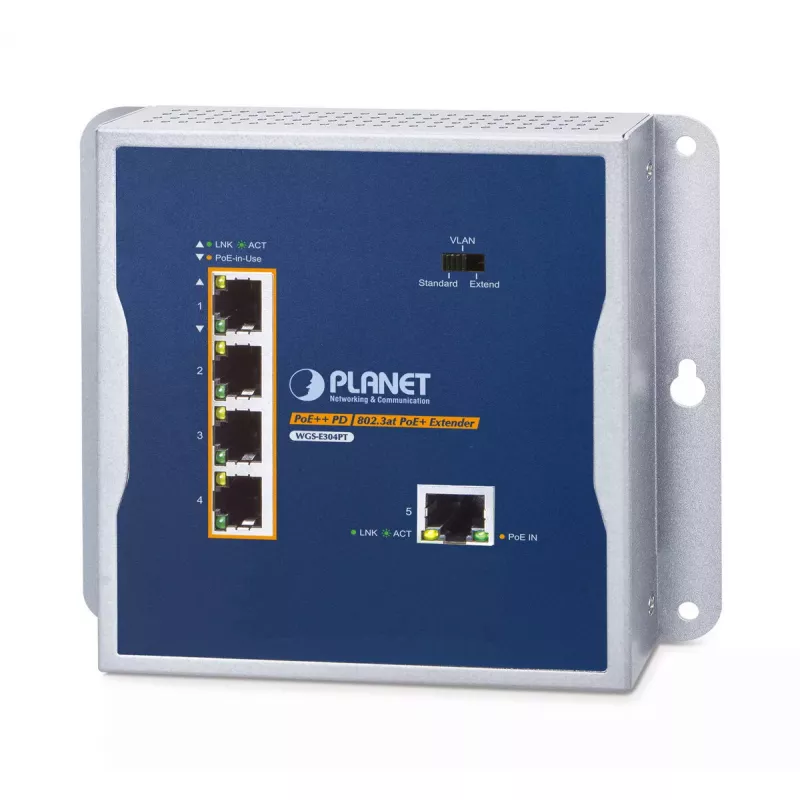

Netzwerk-Sender & -Empfänger PLANET WGS-E304PT Industrial PoE+ 1-Port auf 4-Port

PLANET WGS-E304PT ist ein industrieller PoE-Extender, der einen 802.3bt PoE++-Eingang in vier 802.3af/at Gigabit PoE-Ausgangsports umwandelt. Er unterstützt bis zu 95 W aus dem PoE++-Eingang und stellt ein kombiniertes Leistungsbudget von bis zu 70 W für die vier PoE-Ausgangsports bereit, während sowohl Gigabit-Ethernet-Daten als auch IEEE 802.3at-Strom über Standard-UTP-Kabel der Kategorien Cat 5/5e/6 über die 100-m-Grenze hinaus auf Entfernungen von bis zu 250 m erweitert werden. Das in einem kompakten Metallgehäuse mit Frontzugang untergebrachte Gerät ist für die Wand-, Magnet- oder Hutschienenmontage ausgelegt und macht zusätzliche lokale Netzteile überflüssig, wenn PoE-betriebene Geräte auf erweiterten Entfernungen hinzugefügt werden.

Vorteile

Der WGS-E304PT bietet erweiterte Reichweite für PoE-Installationen und unterstützt einen leistungsstarken 802.3bt-Eingang, der vier 802.3af/at-Ausgänge speist, sodass bis zu vier betriebene Geräte über eine einzige PoE-Zuleitung arbeiten können. Sein IP30-Metallgehäuse bietet elektromagnetische Störfestigkeit und Überspannungsschutz für Industrieumgebungen, und der weite Betriebstemperaturbereich (-40 bis 75 °C) ermöglicht den Einsatz in rauen Umgebungen. Ein kompaktes Design mit Frontzugang vereinfacht Installation und Wartung in platzbeschränkten Gehäusen.

Geeignet für

• Erweiterung von PoE-betriebenen IP-Kameras und Wireless Access Points über 100 m hinaus
• Umwandlung eines einzelnen PoE++-Einspeisung in mehrere PoE/PoE+-Ausgänge in Industrieschränken
• Punkt-zu-Multipunkt-PoE-Installationen in Verkehrsleittechnik, Überwachung und Industrieautomatisierung
• Wandmontierte Installationen oder Installationen in Gehäusen mit begrenztem Platz

Wichtige Spezifikationen

• Modell: WGS-E304PT (PLANET)
• Ports: 1 × 802.3bt PoE++-Eingang (PoE IN), 4 × 802.3af/at Gigabit PoE-Ausgänge (PoE OUT)
• Maximale Eingangsleistung: bis zu 95 W (802.3bt)
• PoE-Ausgangsbudget: bis zu 70 W insgesamt für vier Ports
• Datenrate: Gigabit Ethernet pro Port; Extend-Modus unterstützt 10 Mbit/s Duplex für große Reichweiten
• Erweiterungsdistanz: bis zu 250 m über Cat 5/5e/6 im Extend-Modus
• GehäVerwendung: industrielles Metall, IP30
• Betriebstemperatur: -40 bis 75 °C
• MAC-Adresstabelle: 2000 Einträge
• Montage: Wand, magnetisch oder Hutschiene

Verwendung

Platzieren Sie den WGS-E304PT im Gehäuse oder am Montageort und verbinden Sie das PoE++-Stromversorgungsgerät (PSE) mit dem PoE-IN-RJ45-Port. Verbinden Sie bis zu vier betriebene Geräte über UTP-Kabel der Kategorien Cat 5/5e/6 mit den PoE-OUT-Ports. Wählen Sie den Betriebsmodus (Standard, VLAN oder Extend) über den DIP-Schalter am Gerät entsprechend den Netzwerkanforderungen: Standard für normales Gigabit-Switch-Verhalten, VLAN zur Isolierung des Port-Verkehrs oder Extend, um 10 Mbit/s Duplex-Betrieb zu aktivieren und die Kabelreichweite auf 250 m zu erweitern. Ein externes Netzteil ist nicht erforderlich, wenn das Eingangs-PSE ausreichend PoE++-Leistung liefert.

Empfehlungen

Für Anwendungen mit großer Reichweite, die 250 m erfordern, aktivieren Sie den Extend-Modus und verwenden Sie hochwertige Cat-5e/6-Kabel. Stellen Sie sicher, dass das PSE bis zu 95 W liefern kann und dass die kombinierten Leistungsanforderungen der angeschlossenen PDs das Ausgangsbudget von 70 W nicht überschreiten. Installieren Sie das Gerät in einem belüfteten Gehäuse oder an einem Ort innerhalb seines Betriebstemperaturbereichs von -40 bis 75 °C und nutzen Sie das Frontzugangsdesign für Verkabelung und Überwachung.
