LevelOne Gigabit PoE-Repeater, kaskadierbar, Innen-/Außenbereich

POR-1220 ist ein Gigabit-PoE-Plus-Repeater, der entwickelt wurde, um die Reichweite von Outdoor-PoE-Netzwerken (802.3af/at) über die standardmäßigen 100 m hinaus zu verlängern. Das Gerät bezieht Strom vom PoE Power Sourcing Equipment (PSE) und stellt drei RJ-45-Anschlüsse zur Verfügung: einen IN-Anschluss für Strom- und Dateneingabe sowie zwei OUT-Anschlüsse – einen PoE-fähigen (Strom + Daten) und einen nur für Daten. Das robuste Metallgehäuse mit IP65-Schutz macht den POR-1220 für die Installation in exponierten Außenumgebungen und für den Einsatz mit Gigabit-PoE-Geräten wie IP-Digital-Signage und anderen 802.3at-betriebenen PDs geeignet.

Vorteile

POR-1220 verlängert Gigabit-PoE-Verbindungen um zusätzliche 100 Meter pro Einheit, sodass Installateure bis zu 200 Meter vom PSE aus erreichen und durch Daisy-Chaining mehrerer Repeater noch weiter gehen können. Es benötigt keine externe Stromversorgung, da es den Strom vom PSE bezieht, unterstützt Gigabit-Übertragung mit Drahtgeschwindigkeit (10/100/1000 Mbps) und verfügt über ein wetterfestes IP65-Metallgehäuse für den zuverlässigen Außeneinsatz. Die Einheit umfasst einen PoE-Ausgang und einen Nicht-PoE-Ausgang für flexible Geräteverbindungen.

Wichtige Spezifikationen

• Standards: PoE 802.3af/at-kompatibel (High Power Midspan PoE)
• Anschlüsse: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT Nicht-PoE)
• Datenraten: 10/100/1000 Mbps (Drahtgeschwindigkeit)
• Maximale Verlängerung: bis zu 100 m pro Repeater (erweitert typische 100 m auf 200 m; weitere Verlängerung durch Daisy-Chaining)
• Strom: bezieht Strom vom PSE (kein externes Netzteil erforderlich)
• Schutzart: IP65-wetterfestes Metallgehäuse
• Installation: Plug-and-Play, keine Software erforderlich

Verwendung

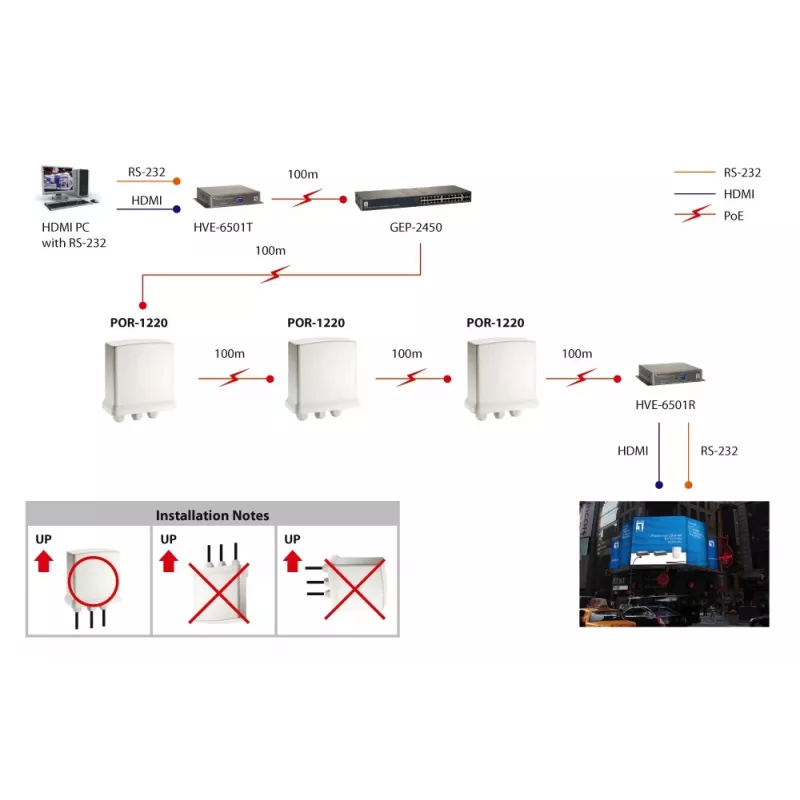

Verbinden Sie einen Gigabit PoE-Plus-Switch oder ein anderes PSE mit dem IN-RJ-45-Anschluss des POR-1220 über ein Standard-Ethernet-Kabel für die erste 100-m-Strecke. Verbinden Sie am OUT-PoE-Anschluss des POR-1220 Ihr PoE-betriebenes Gerät, um Strom und Daten für weitere 100 m zu empfangen. Verwenden Sie den OUT-Nicht-PoE-Anschluss für eine reine Datenverbindung, wenn kein Strom benötigt wird. Um die Reichweite über 200 m hinaus zu verlängern, verketten Sie weitere POR-1220-Einheiten per Daisy-Chain, indem Sie den IN-Anschluss der nächsten Einheit mit einem OUT-Anschluss des vorherigen Repeaters verbinden. Stellen Sie sicher, dass das PSE ausreichend Leistung für die angeschlossenen PDs bereitstellt; die maximal erreichbare Entfernung hängt vom Leistungsbedarf des PD ab.

Empfehlungen

Überprüfen Sie die Leistungsaufteilung Ihres Gigabit PoE-Plus-Switches (PSE), bevor Sie eine oder mehrere POR-1220-Einheiten einsetzen, und ermitteln Sie die Leistungsanforderungen der PDs, um festzustellen, wie viele Repeater verwendet werden können, während die erforderliche Leistung am Endgerät erhalten bleibt. Verwenden Sie für Installationen in exponierten Bereichen für den Außenbereich geeignete Ethernet-Kabel und einen ordnungsgemäßen Überspannungsschutz.
