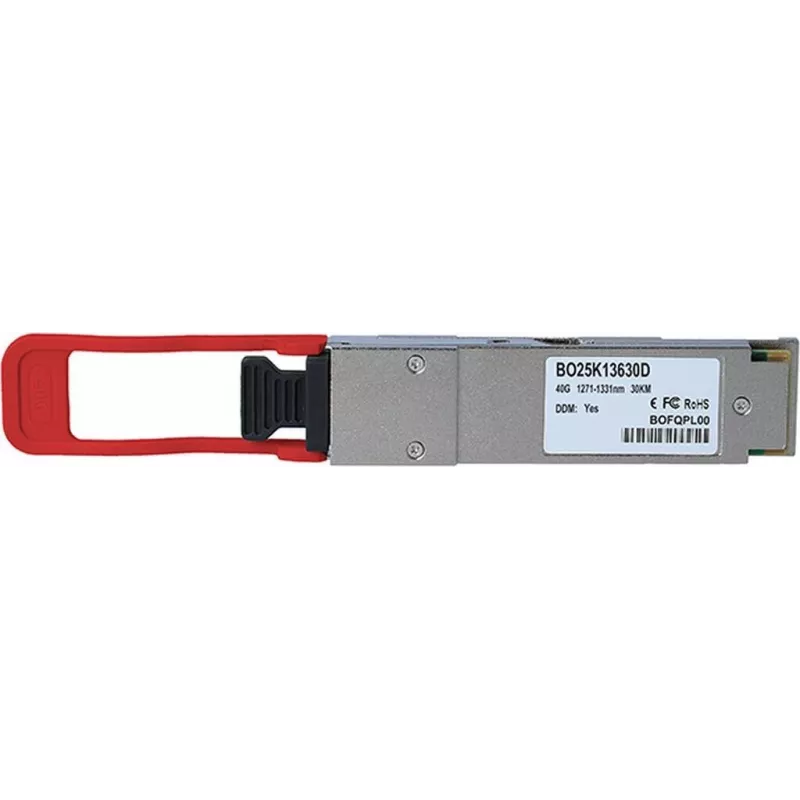

Netzwerk-QSFP-Transceiver BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbit/s 1310 nm 30 km

Der BlueOptics BO25K13630D ist ein QSFP-Netzwerk-Transceiver, der die 40GBASE-ER4L-Spezifikation für optische Langstreckenverbindungen erfüllt. Der bei einer Wellenlänge von 1310 nm arbeitende Transceiver liefert eine Gesamtbandbreite von 40 Gbit/s über Singlemode-Faser für Entfernungen bis zu 30 km. Der Transceiver verwendet einen hot-plug-fähigen QSFP-Formfaktor, der Installation und Austausch in Switches, Routern und optischen Geräten für Rechenzentrums-Uplinks, Metro- und Carriernetze vereinfacht.

Vorteile

Der Transceiver unterstützt die standardkonforme 40GBASE-ER4L-Leistung für zuverlässige Langstreckenübertragung mit vorhersagbaren Signaleigenschaften bei 1310 nm und einer erweiterten Reichweite von bis zu 30 km über Singlemode-Faser. Sein hot-plug-fähiger QSFP-Formfaktor ermöglicht werkzeugloses Einsetzen und Entfernen, wodurch Ausfallzeiten bei Upgrades oder Austausch reduziert werden. Das Modul eignet sich dank seines kompakten Designs für Geräte mit hoher Portdichte und ermöglicht die Bündelung von vier 10-Gbit/s-Lanes zu einer 40-Gbit/s-Verbindung, was Kompatibilität mit Infrastrukturen bietet, die parallele Optiken oder Lane-Aggregation einsetzen.

Geeignet für

• Rechenzentrums-Uplinks und Spine-zu-Leaf-Verbindungen, die Langstreckenlinks erfordern
• Optische Metro- und Regionalnetze, die bis zu 30 km entfernte Standorte verbinden
• Carrier-Zugangs- und Aggregationsnetze mit 40-Gbit/s-Kapazität und Singlemode-Faser
• Geräte-Upgrades und hot-swap-fähigen Transceiver-Austausch in Switches und Routern

Technische Daten

• Formfaktor: QSFP (hot-plug-fähig)
• Standard: 40GBASE-ER4L
• Gesamtdatenrate: 40 Gbit/s
• Betriebswellenlänge: 1310 nm
• Maximale Verbindungsdistanz: bis zu 30 km über Singlemode-Faser
• Übertragungsmedium: Singlemode-Glasfaser
• Lane-Konfiguration: 4 Lanes gebündelt zu 40 Gbit/s

Verwendung

Überprüfen Sie vor der Installation, ob das Zielgerät QSFP-Transceiver und die 40GBASE-ER4L-Spezifikation unterstützt. Fassen Sie den Transceiver am Gehäuse an und vermeiden Sie Berührungen der optischen Schnittstellen; lassen Sie die Staubschutzkappen bis zum Anschluss aufgesteckt. Stecken Sie das Modul in einen kompatiblen QSFP-Steckplatz, bis es einrastet; verbinden Sie Singlemode-Faserkabel mit geeigneten Steckern mit den optischen Ports. Überprüfen Sie nach dem Einsetzen die Linkaushandlung und korrekte Signalpegel über die Managementschnittstelle des Hostgeräts oder Überwachungswerkzeuge. Zum Entfernen schalten Sie den betreffenden Port bei Bedarf gemäß Hostvorgabe stromlos, entriegeln das Modul und ziehen es gerade am Gehäuse heraus.

Empfehlungen

Verwenden Sie Singlemode-Faser mit passenden Steckertypen und sauberen Endflächen, um die spezifizierten 30 km Reichweite zu erreichen. Betreiben Sie das Modul innerhalb der vom Hersteller empfohlenen Temperatur- und Leistungsbereiche und führen Sie bei der Erstinbetriebnahme sowie nach umfangreichen Kabelarbeiten Überprüfungen der optischen Leistung und Bitfehlerrate durch. Bewahren Sie Ersatz-Staubschutzkappen auf und lagern Sie unbenutzte Transceiver in antistatischer Verpackung, um optische Oberflächen und elektronische Komponenten zu schützen.
