SFP-Transceiver-Modul BlueOptics H-BX10-SFP/I-D-BO 1250 Mbit/s

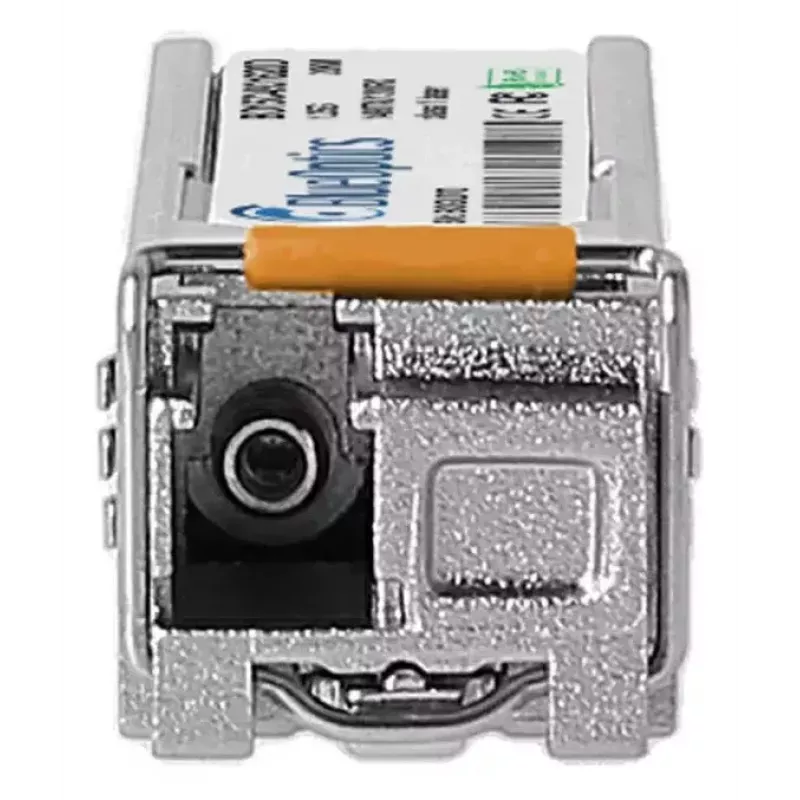

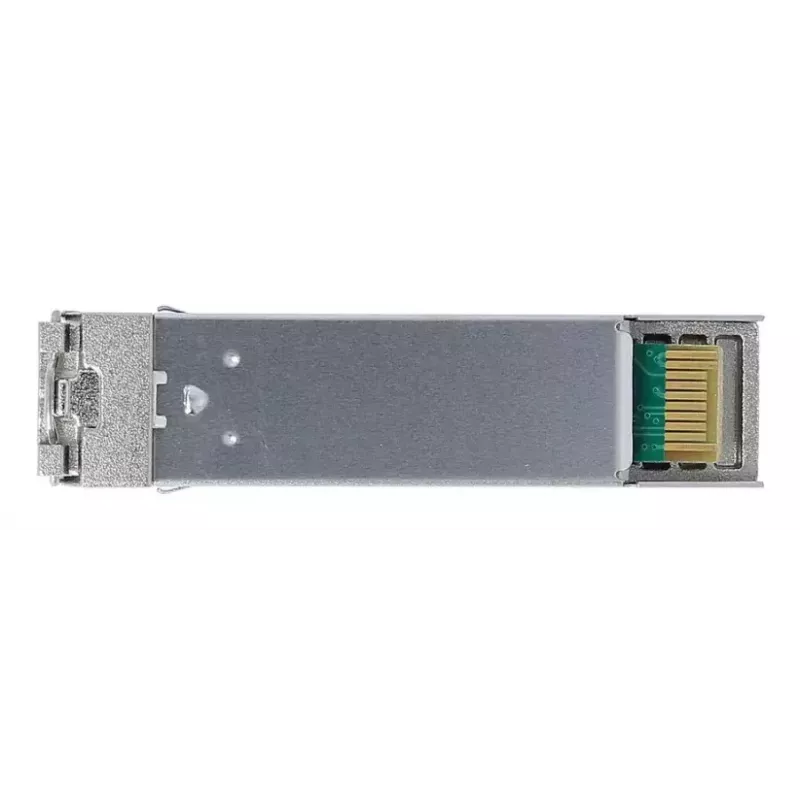

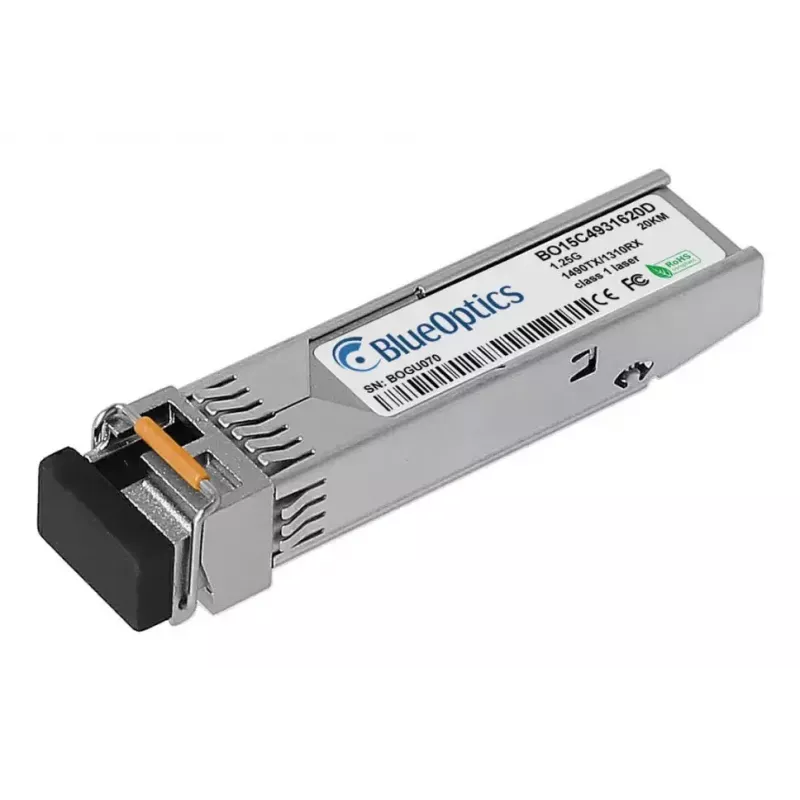

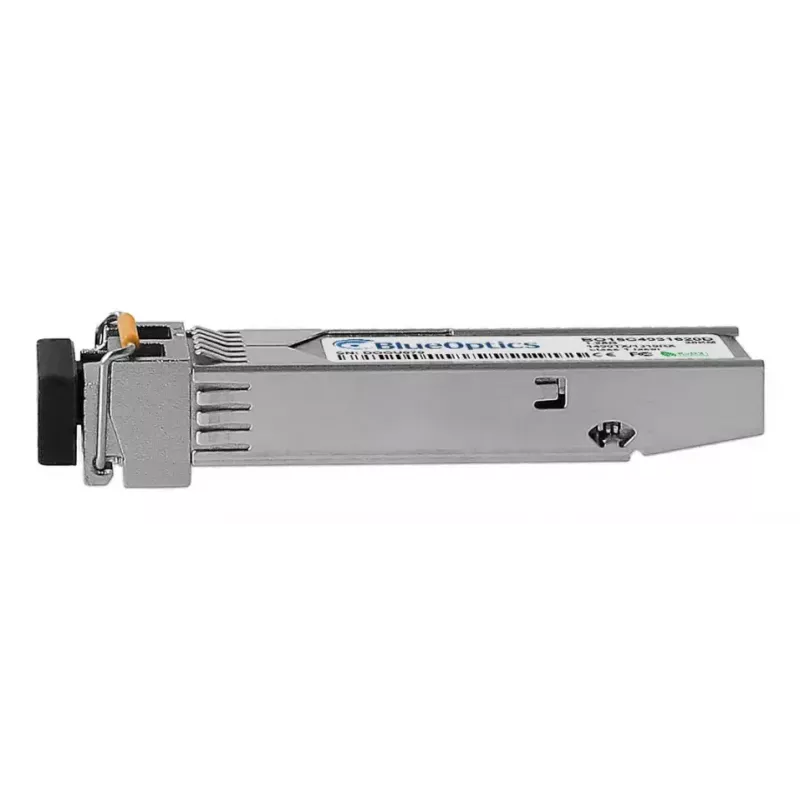

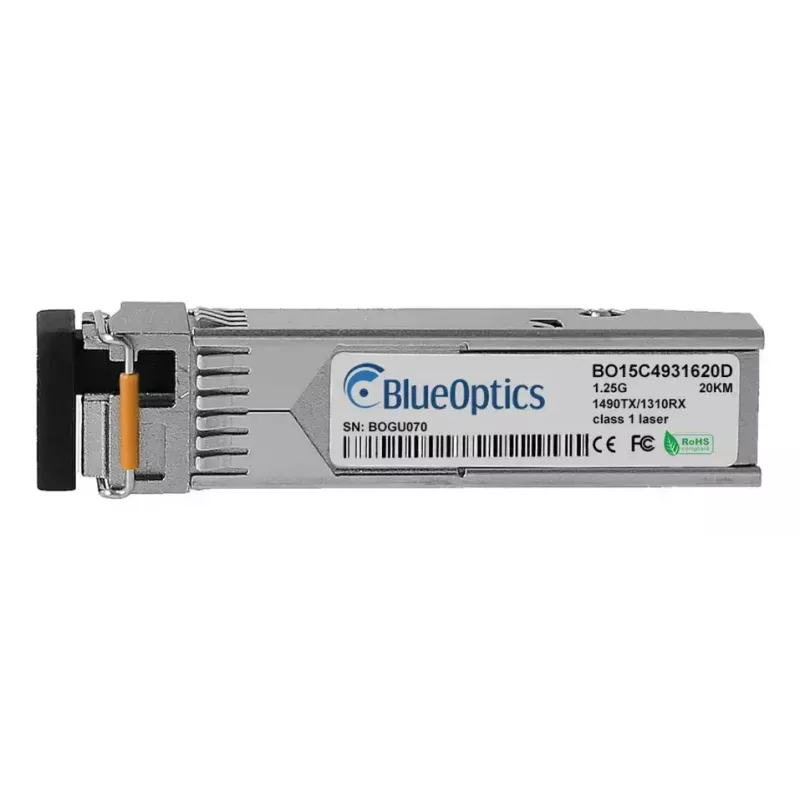

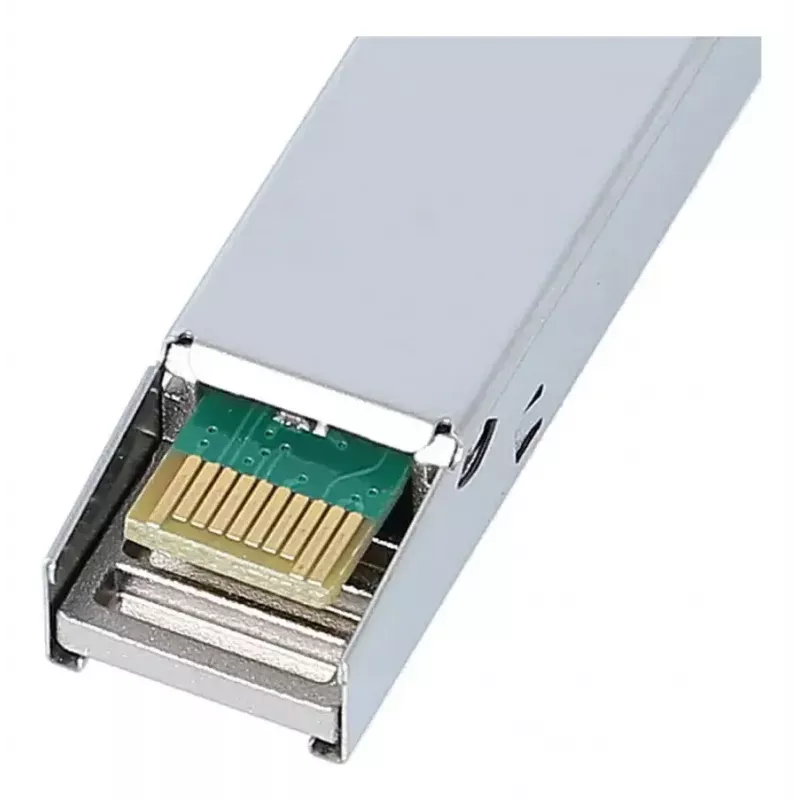

Das BlueOptics H-BX10-SFP/I-D-BO ist ein Singlemode-SFP-Transceiver-Modul, das für optische Datenverbindungen mit einer maximalen Übertragungsrate von 1250 Mbit/s ausgelegt ist. Es nutzt LC-Simplex-Konnektivität und ein Metallgehäuse und unterstützt den 1000BASE-BX-D-Betrieb mit getrennten Sende- und Empfangswellenlängen, die für Singlemode-Faser-Verbindungen über große Entfernungen geeignet sind. Das Modul ist mit MSA-konformen SFP-Ports kompatibel und entspricht CE-, RoHS- und FCC-Richtlinien. Seine kompakte SFP-Bauform und das Gewicht von 20 g machen es für die Installation in Switches, Routern und anderen Netzwerkgeräten geeignet, die Standard-SFP-Transceiver aufnehmen.

Vorteile

Das Modul bietet zuverlässige Singlemode-Faser-Übertragung bis zu einer typischen Reichweite von 20 km unter Verwendung von 1310 nm Sende- und 1490 nm Empfangswellenlängen und unterstützt Ethernet, Fibre Channel over Ethernet und SDH/SONET-Protokolle mit bis zu 1,25 Gbit/s. Nach MSA-Abmessungen mit einem Metallgehäuse gefertigt, bietet es mechanische Kompatibilität und elektromagnetische Abschirmung. Digital Diagnostic Monitoring (DDM/DOM) wird unterstützt, wenn das Host-Gerät die Schnittstelle bereitstellt, und ermöglicht die Echtzeitüberwachung von Versorgungsspannung, Temperatur, Laser-Bias-Strom und optischer Leistung für vereinfachte Wartung und Fehlerbehebung.

Geeignet für

Technische Daten

Verwendung

Setzen Sie das Transceiver-Modul gemäß den Hot-Swap-Anweisungen des Host-Geräteherstellers in einen kompatiblen SFP-Steckplatz ein. Verbinden Sie ein Singlemode-LC-Simplex-Patchkabel zwischen diesem Transceiver und dem entsprechenden Remote-Transceiver und beachten Sie die korrekte Sende-/Empfangsausrichtung. Konfigurieren Sie die Host-Schnittstelle entsprechend den Netzwerkanforderungen und überprüfen Sie den Link-Status über die Geräteverwaltungsschnittstelle. Wenn DDM/DOM erforderlich ist, aktivieren und überprüfen Sie die Diagnose über das Host-System, um optische Leistung, Temperatur und andere Parameter zu überwachen.

Empfehlungen

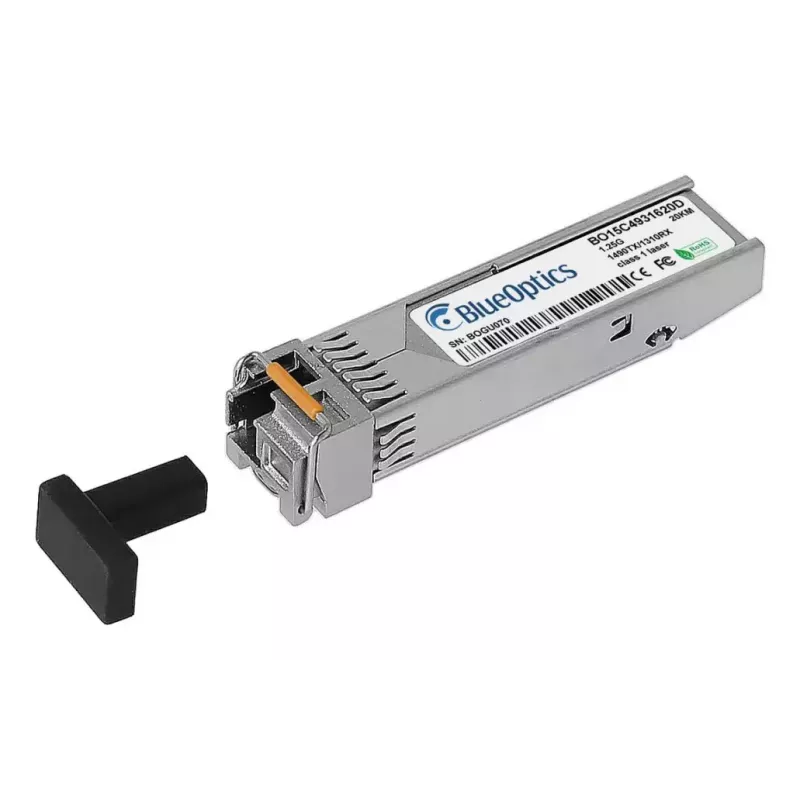

Verwenden Sie hochwertige Singlemode-Faser und geeignete LC-Patchkabel, um die angegebene Reichweite zu erreichen. Stellen Sie sicher, dass die Zielhardware das 1000BASE-BX-D-Profil und DDM unterstützt, wenn Diagnosen benötigt werden. Vermeiden Sie es, die optische Schnittstelle Staub auszusetzen, und verschließen Sie ungenutzte Anschlüsse stets mit Schutzkappen. Führen Sie bei kritischen Verbindungen einen Link-Test durch und überwachen Sie die DDM-Werte, um ein ausreichendes optisches Budget und einen stabilen Betrieb sicherzustellen.
