Netzwerk-Medienkonverter PLANET VF-101G-KIT Glasfaser ST-Anschluss 20000 m

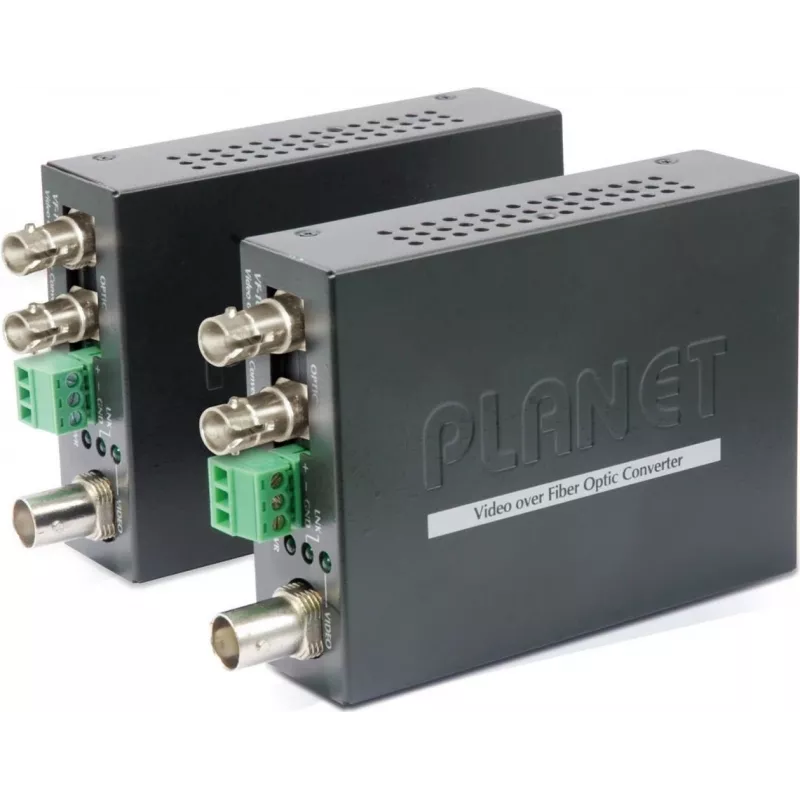

Das PLANET VF-101G-KIT ist ein Video-über-Glasfaser-Medienkonverter-Kit, das entwickelt wurde, um analoge AHD/CVI/TVI/CVBS-Kamerasignale und RS485-Daten über eine einzige Glasfaserverbindung bis zu 20.000 Meter zu übertragen. Das Kit enthält einen 1-Kanal-Videosender (VF-101G-T) und einen 1-Kanal-Videoempfänger (VF-101G-R) in kompakten Gehäusen. Es unterstützt unkomprimierte digitale Videoübertragung mit intelligenter Kodierung/Dekodierung, um die Bildqualität zu erhalten, und eignet sich für Fernüberwachung, Verkehrsüberwachung und andere verteilte Videoanwendungen. Die Geräte sind mit ST-Glasfaseranschlüssen erhältlich und können als eigenständige Geräte betrieben oder mit Strom versorgt werden, wenn sie in kompatible PLANET-Medienkonverter-Chassis (MC-700, MC-1500, MC-1500R) eingeschoben werden.

Vorteile

Das VF-101G-KIT ermöglicht die Übertragung von analogen Kamera-Videos und reversen RS485-asynchronen Daten über große Entfernungen über eine einzige Glasfaser und liefert stabiles Echtzeit-Video bis zu 20 km. Das kompakte Design und die Plug-and-Play-Bedienung vereinfachen die Installation, und das Kit kann in PLANET-Medienkonverter-Chassis für zentrale Stromversorgung und Verwaltung integriert werden. Eingebaute LED-Anzeigen für Verbindung und Strom helfen bei schnellen Statusprüfungen, und das Produkt erfüllt die FCC- und CE-Zertifizierungen.

Geeignet für

• Langstrecken-CCTV- und Videoüberwachungsverbindungen
• Verkehrsüberwachung und intelligente Verkehrssysteme (IVS)
• Fernüberwachung für Wohn- oder Gewerbeobjekte
• Automatisierung und industrielle Steuerung mit RS485-Gerätedatenrückführung

Wichtige technische Daten

• Modell: VF-101G-KIT (VF-101G-T Sender + VF-101G-R Empfänger)
• Unterstützte Signale: AHD / CVI / TVI / CVBS analoges Video und reverse RS485 asynchrone Daten
• Maximale Übertragungsentfernung: 20.000 m (20 km) über Singlemode-Glasfaser
• Glasfaseranschluss: ST
• Leistungsaufnahme: bis zu 4,8 W
• Eingangsstrom: 2 A
• Produktfarbe: Schwarz
• Gewicht: 0,2 kg
• Zertifizierungen: FCC, CE

So verwenden Sie es

Installieren Sie den Sender in der Nähe der analogen Kamera und verbinden Sie den Kameravideoausgang mit dem Videoeingang des VF-101G-T. Schließen Sie die reversen RS485-Datenleitungen an, wenn eine bidirektionale Steuerung erforderlich ist. Terminieren Sie die Glasfaser mit ST-Steckern und verbinden Sie Sender und Empfänger mit einem Singlemode-Glasfaserkabel von bis zu 20 km Länge. Platzieren Sie den VF-101G-R in der Nähe des Aufnahmegeräts oder Monitors und verbinden Sie seinen Videoausgang mit dem DVR oder Display. Versorgen Sie jedes Gerät mit einer kompatiblen Gleichstromquelle oder schieben Sie sie in ein PLANET-Medienkonverter-Chassis (MC-700, MC-1500, MC-1500R), um eine zentrale Stromversorgung zu erhalten.

Empfehlungen

Für optimale Leistung verwenden Sie Singlemode-Glasfaser mit geeigneten ST-Abschlüssen und eine zertifizierte Glasfaserverbindung, die auf Dämpfung getestet wurde. Wenn Sie mehrere Konverter einsetzen, sollten Sie das kompatible PLANET-Chassis für eine konsolidierte Stromversorgung und einfachere Wartung in Betracht ziehen; überprüfen Sie die RS485-Verkabelung und Erdung, um Interferenzen zu reduzieren.
