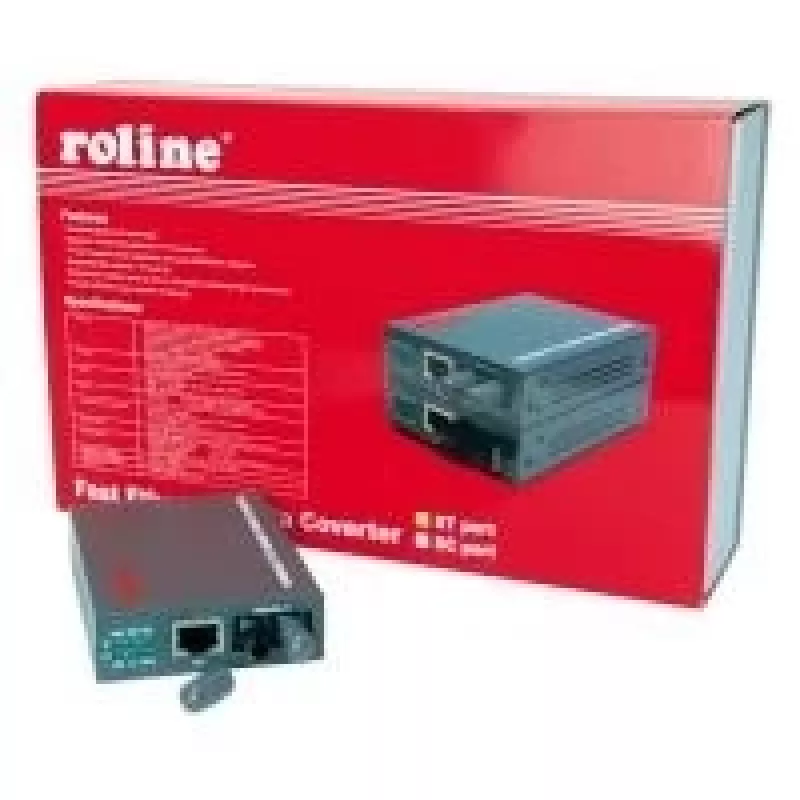

Fast Ethernet Converter ROLINE RC-100FX/ST

Der ROLINE RC-100FX/ST Fast Ethernet Converter ermöglicht die Medienkonvertierung zwischen STP (geschirmtes Twisted Pair) und Multimode-ST-Glasfaser und verbindet so RJ-45-Ethernet-Geräte mit ST-Glasfaserverbindungen. Er unterstützt eine Datenübertragung von 100 Mbit/s, verfügt über eine Loop-Back-Testfunktion für die Diagnose und wird über das mitgelieferte externe Netzteil mit Strom versorgt. Das kompakte graue Gehäuse misst 72,5 x 108 x 23 mm.

Vorteile

Dieser Konverter ermöglicht die nahtlose Umwandlung von RJ-45 auf ST-Multimode-Glasfaser und unterstützt gemischte Verkabelungsumgebungen, die geschirmte Kupfer- und Glasfasersegmente kombinieren. Er erreicht eine maximale Faserreichweite von bis zu 2000 m bei Verwendung von 50/125 µm Multimode-Glasfaser und bietet eine integrierte Loop-Back-Funktion für einfache Tests und Fehlerbehebung. Das Gerät wird über das mitgelieferte externe 7,5-V-DC-500-mA-Netzteil mit Strom versorgt.

Geeignet für

• Erweiterung von 100-Mbit/s-Ethernet-Netzwerken über Multimode-ST-Glasfaser
• Anschluss von RJ-45-Geräten an eine ST-Glasfaser-Infrastruktur
• Gemischte Verkabelungsumgebungen mit STP-Kupfer und Multimode-Glasfaser
• Einfache Netzwerktests und Fehlerbehebung mithilfe der Loop-Back-Funktion

Wichtige Spezifikationen

• Produkt: ROLINE RC-100FX/ST Fast Ethernet Converter
• Datenrate: 100 Mbit/s
• Anschlüsse: 1 x RJ-45 (Ethernet LAN), 1 x ST-Glasfaser
• Glasfasertyp: Multimode (50/125 µm)
• Maximale Faserentfernung: bis zu 2000 m (mit 50/125 µm Glasfaser)
• Stromversorgung: externes 7,5-V-DC-500-mA-Netzteil (im Lieferumfang)
• Farbe: grau
• Abmessungen (B x L x H): 72,5 x 108 x 23 mm
• Lieferumfang: Konverter, Netzteil, Handbuch

Verwendung

Verbinden Sie das RJ-45-Ethernet-Kabel Ihres Netzwerkgeräts mit dem LAN-Anschluss des Konverters und schließen Sie das ST-Multimode-Glasfaserkabel an den ST-Glasfaserstecker an. Stecken Sie das mitgelieferte 7,5-V-DC-500-mA-Netzteil in das Gerät und eine Steckdose. Überprüfen Sie die Link-/Aktivitätsanzeigen an den angeschlossenen Geräten und nutzen Sie die Loop-Back-Funktion, wenn Sie einen einfachen Durchgangs- oder Diagnosetest durchführen müssen.

Empfehlungen

Verwenden Sie 50/125 µm Multimode-ST-Glasfaser, um die angegebene maximale Entfernung von bis zu 2000 m zu erreichen. Achten Sie auf ordnungsgemäße Handhabung und Reinigung der ST-Stecker, um die Signalqualität zu erhalten. Platzieren Sie den Konverter an einem trockenen, belüfteten Ort und vermeiden Sie extreme Temperaturen oder Feuchtigkeit.
