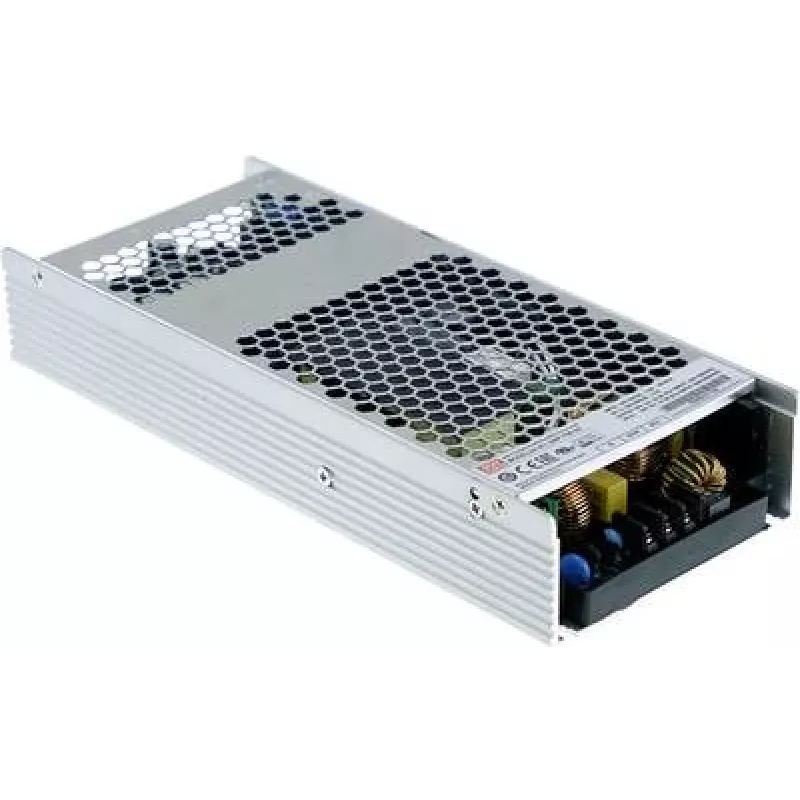

Netzteil MEAN WELL UHP-750-12 750W 12V 90-264V

Das MEAN WELL UHP-750-12 ist ein AC-DC-Schaltnetzteil mit flachem, geschlossenem Gehäuse und aktiver PFC, das für eine stabile 12-V-DC-Ausgabe bei bis zu 60 A aus einem Eingang von 90–264 V AC ausgelegt ist. Das Gerät liefert eine Gesamtausgangsleistung von 750 W, enthält ein DC-OK-Signal zur Systemüberwachung und erfüllt die RoHS-Anforderungen. Das kompakte Gehäuse (100 mm × 237 mm × 41 mm) eignet sich für Installationen mit begrenztem Platz.

Vorteile

Das Netzteil bietet eine hohe Leistungsdichte in einem flachen, geschlossenen Formfaktor und verfügt über eine Leistungsfaktorkorrektur für verbesserte Effizienz und reduzierte Verzerrung des Eingangsstroms. Das integrierte DC-OK-Signal ermöglicht einfache Überwachungsverbindungen, und die RoHS-Konformität gewährleistet die Beschränkung gefährlicher Stoffe. Sein breiter Eingangsspannungsbereich unterstützt den Einsatz in verschiedenen Netzumgebungen.

Geeignet für

• Industrielle Steuerungsgeräte
• Kommunikationssysteme und Netzwerkgeräte
• LED-Beleuchtungstreiber und Beschilderung
• Eingebettete Systeme und rackmontierte Elektronik

Wichtige Spezifikationen

• Modell: MEAN WELL UHP-750-12 (MPN: UHP-750-12)
• Ausgang: 12 V DC, 60 A, 750 W
• Eingangsspannung: 90–264 V AC
• Formfaktor: flaches, geschlossenes Netzteil
• Merkmale: Aktive PFC, DC-OK-Signal, RoHS-konform
• Abmessungen: 100 mm (B) × 237 mm (T) × 41 mm (H)
• EAN: 4021087051798

Verwendung

Installieren Sie das UHP-750-12 an einem Ort mit ausreichender Belüftung und sicherer Befestigung am vorgesehenen Gehäuse oder Träger. Schließen Sie den AC-Eingang gemäß den örtlichen Elektrovorschriften an eine geeignete 90–264-V-AC-Versorgung an und stellen Sie eine ordnungsgemäße Erdung sicher. Verbinden Sie den 12-V-DC-Ausgang mit der Last, wobei Sie auf die richtige Polarität und die Stromgrenzen achten. Verwenden Sie das DC-OK-Signal zur Fernüberwachung oder -steuerung, indem Sie es gemäß den Angaben des Herstellers mit dem Systemcontroller verkabeln.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie die Umgebungstemperatur und die Luftzirkulation innerhalb der von MEAN WELL angegebenen Grenzen, vermeiden Sie die Installation in der Nähe von Wärmequellen und stellen Sie sicher, dass die angeschlossene Gesamtlast 60 A bei 12 V nicht überschreitet. Überprüfen Sie regelmäßig die Anschlüsse und die Befestigung auf festen Sitz und befolgen Sie die Sicherheitsanweisungen des Herstellers zum Schutz vor Kurzschlüssen und Überstrom.
