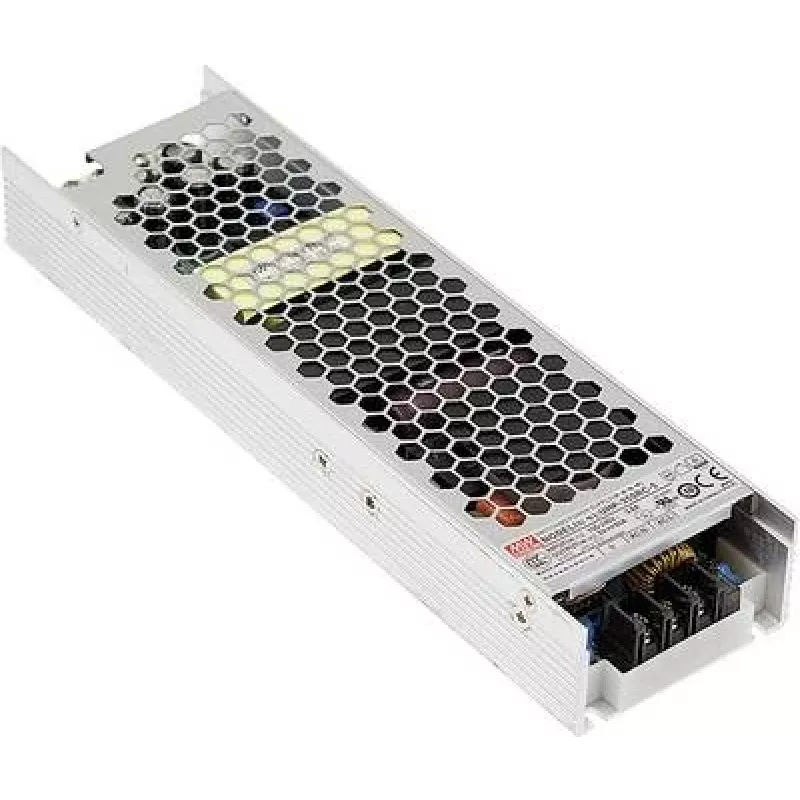

Netzteil MEAN WELL UHP-350R-24 350W 24V 90-264V

Das MEAN WELL UHP-350R-24 ist ein AC-DC-Schmalnetzteil mit geschlossenem Gehäuse, aktiver PFC und einem Einzelausgang, das 24 VDC bei 14,6 A und einer Gesamtausgangsleistung von 350 W liefert. Es akzeptiert einen weiten Eingangsspannungsbereich von 90–264 VAC und enthält ein DC-OK-Signal zur Systemüberwachung. Das Gerät ist kompakt (62 mm × 220 mm × 31 mm) und RoHS-konform, geeignet für Installationen, die eine stabile 24-V-Stromquelle in einem schmalen Gehäuse erfordern.

Vorteile

Das UHP-350R-24 bietet einen leistungsstarken 24-V-Ausgang in einem schlanken, geschlossenen Metallgehäuse, das Platz in Schaltschränken und Geräteschränken spart. Die eingebaute aktive Leistungsfaktorkorrektur (PFC) verbessert die Qualität des Eingangsstroms und die Effizienz, während das DC-OK-Signal eine einfache Fernüberwachung des Ausgangszustands ermöglicht. Der weite Eingangsbereich erlaubt den weltweiten Betrieb ohne zusätzliche Konverter, und die RoHS-Konformität erfüllt gängige Umweltvorschriften.

Geeignet für

• Industrielle Schalttafeln und Automatisierungsgeräte
• Kommunikations- und Netzwerkgeräte, die 24 VDC benötigen
• Eingebettete Systeme, Messgeräte und Prüfstände
• LED-Beleuchtungstreiber und Kleinmaschinen

Technische Spezifikationen

• Modell: MEAN WELL UHP-350R-24 (MPN: UHP-350R-24, EAN: 4021087040457)
• Ausgang: 24 VDC, 14,6 A, 350 W gesamt
• Eingangsspannung: 90–264 VAC
• Bauform: schlankes geschlossenes Netzteil, Abmessungen 62 × 220 × 31 mm
• Merkmale: Aktive PFC, DC-OK-Signal, RoHS-konform

Verwendung

Montieren Sie das schlanke Netzteil in einem geeigneten Gehäuse oder auf einer DIN-Schiene, das/die seine Abmessungen aufnimmt und Belüftung ermöglicht. Schließen Sie den AC-Eingang unter Beachtung der örtlichen Verdrahtungsnormen und Sicherheitsvorschriften an eine 90–264-VAC-Netzquelle an. Verbinden Sie den 24-VDC-Ausgang unter Beachtung der richtigen Polarität und der Stromgrenzen (max. 14,6 A) mit der Last. Verwenden Sie das DC-OK-Signal zur Fernüberwachung oder Integration in ein Steuerungssystem. Lassen Sie ausreichend Freiraum zur Kühlung und stellen Sie vor dem Einschalten des Geräts eine ordnungsgemäße Erdung sicher.

Empfehlungen

Installieren Sie das Gerät an einem gut belüfteten Ort, vermeiden Sie das Verdecken der Lüftungsöffnungen und überschreiten Sie nicht den Nennstrom. Überprüfen Sie die Kompatibilität der angeschlossenen Lasten mit einer 24-VDC-Versorgung und befolgen Sie die Sicherheitsanweisungen des Herstellers zur Verdrahtung und Erdung.
