Netzteil MEAN WELL SKMW20F-15 20W 15V RoHS

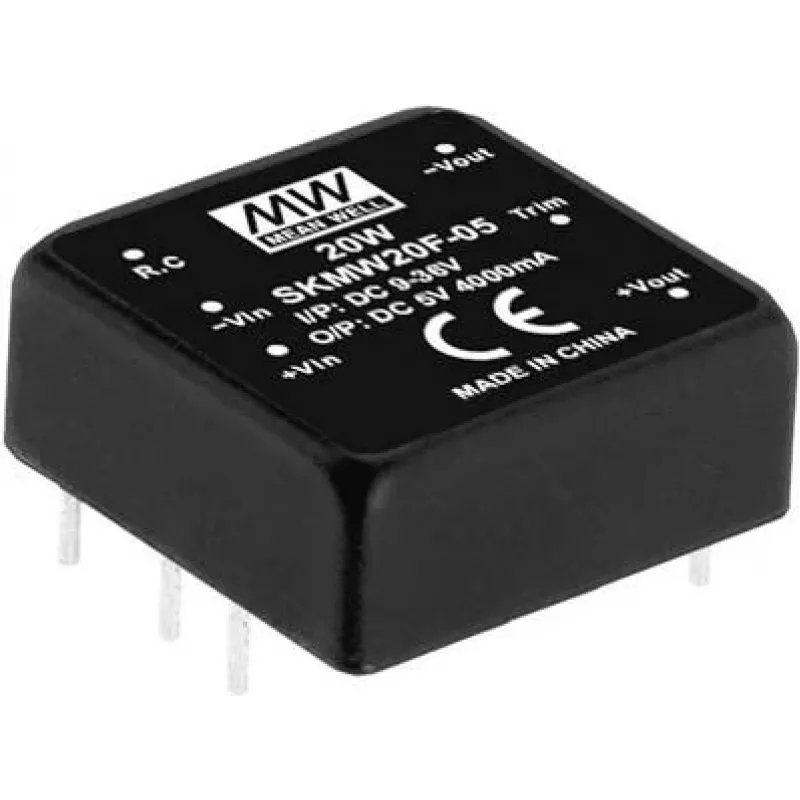

Der MEAN WELL SKMW20F-15 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage. Er akzeptiert einen breiten Eingangsbereich von 9–36 VDC und liefert einen einzigen geregelten 15 VDC Ausgang mit bis zu 1,33 A (20 W). Das Modul kommt in einem DIP-Durchsteckgehäuse mit 1" x 1" ultrakompakter Grundfläche und verfügt über eine Fern-Ein/Aus-Steuerung. Das Gerät ist RoHS-konform und wiegt etwa 18 g, wodurch es sich für platzbeschränkte elektronische Designs eignet, die eine stabile 15 V Versorgung benötigen.

Vorteile

Der SKMW20F-15 bietet einen breiten Eingangsspannungsbereich, ein kompaktes 1" x 1" Leiterplattenmontagegehäuse und einen geregelten 15 V Ausgang, der bis zu 1,33 A liefern kann. Sein DIP-Durchsteckformat erleichtert das Löten und die mechanische Befestigung auf Leiterplatten, während die Fern-Ein/Aus-Funktion eine bequeme Leistungssteuerung ermöglicht. Die RoHS-Konformität stellt sicher, dass der Wandler die Anforderungen der Umweltrichtlinie erfüllt.

Geeignet für

• Eingebettete Systeme und Steuerplatinen
• Industrielle und Instrumentierungselektronik
• Telekommunikations- und Netzwerkausrüstung
• Prototyping und Leiterplattenmontage-Module

Wichtige Spezifikationen

• Eingangsspannung: 9–36 VDC
• Ausgangsspannung: 15 VDC
• Ausgangsstrom: 1,33 A (20 W)
• GehäVerwendung: DIP-Durchsteckmontage
• Abmessungen: 1" x 1" (ultrakompakt)
• Funktion: Fern-Ein/Aus
• Konformität: RoHS
• Gewicht: ~18 g

Verwendung

Montieren Sie den SKMW20F-15 über seine DIP-Durchsteckstifte auf der Leiterplatte und löten Sie ihn fest, um eine zuverlässige elektrische und mechanische Verbindung zu gewährleisten. Legen Sie eine DC-Eingangsspannung innerhalb von 9–36 VDC an die Eingangspins an und entnehmen Sie die geregelten 15 VDC von den Ausgangspins, wobei Sie auf die richtige Polarität achten. Verwenden Sie den Fern-Ein/Aus-Pin gemäß dem Verdrahtungshinweis des Herstellers, um den Ausgang bei Bedarf ein- oder auszuschalten. Sorgen Sie für ausreichende Leiterplatten-Kupferfläche oder Wärmemanagement, wenn Sie nahe der Volllast betreiben.

Empfehlungen

Verwenden Sie eine geeignete Eingangsfilterung und Entkopplungskondensatoren auf der Leiterplatte nahe der Wandlerpins, beachten Sie den angegebenen Eingangsspannungsbereich und stellen Sie ausreichenden Abstand und Luftstrom um das Modul sicher. Vermeiden Sie für einen zuverlässigen Langzeitbetrieb den kontinuierlichen Betrieb beim maximalen Nennstrom ohne angemessene thermische Berücksichtigung.
