Netzteil MEAN WELL SKMW20F-12 20W 12V RoHS

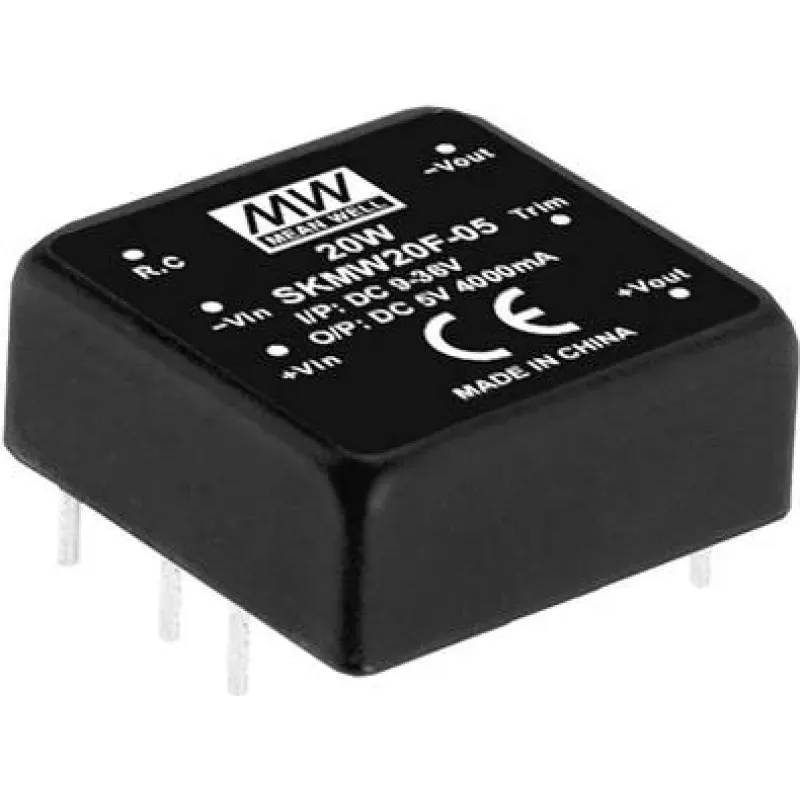

Das MEAN WELL SKMW20F-12 ist ein kompaktes DC-DC-Wandlermodul für die Leiterplattenmontage. Es akzeptiert einen weiten Eingangsbereich von 9–36 VDC und liefert einen geregelten Einzelausgang von 12 VDC bei bis zu 1,67 A (20 W). Das Modul wird im 1" x 1" DIP-Durchsteckgehäuse mit Remote-ON/OFF-Funktion geliefert und ist RoHS-konform. Es ist leicht (ca. 18 g) und für die Integration in elektronische Baugruppen vorgesehen, bei denen eine kleine, zuverlässige 12-V-Schiene benötigt wird.

Vorteile

Das SKMW20F-12 bietet einen weiten Eingangsspannungsbereich, der für verschiedene Batterie- und Fahrzeugelektriksysteme geeignet ist, einen kompakten 1" x 1"-Formfaktor, der Platz auf der Leiterplatte spart, und ein DIP-Durchsteckgehäuse für einfaches Löten und mechanische Stabilität. Die Remote-ON/OFF-Funktion ermöglicht die externe Steuerung des Ausgangs ohne zusätzliche Schaltung. Die RoHS-Konformität stellt sicher, dass es gängige Umwelt- und Fertigungsstandards erfüllt.

Geeignet für

• Eingebettete Systeme und Steuerplatinen
• Industrielle Sensoren und Instrumentierung
• Automobil- und batteriebetriebene Geräte mit 9–36 V Versorgung
• Kleine Stromverteilung für Kommunikationsgeräte

Technische Daten

• Hersteller: MEAN WELL (Marke: mean well)
• Modell / MPN: SKMW20F-12
• Eingangsspannung: 9–36 V DC
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 1,67 A (maximal)
• Ausgangsleistung: 20 W
• GehäVerwendung: DIP-Durchsteckmontage, 1" x 1" (ultrakompakt)
• Funktionen: Remote ON/OFF
• Konformität: RoHS
• Gewicht (typisch): ~18 g
• EAN: 4021087041430

Verwendung

Montieren Sie das SKMW20F-12 auf der Leiterplatte gemäß dem angegebenen Durchsteck-Footprint und verlöten Sie alle Pins nach dem Platinenlayout des Herstellers. Schließen Sie eine Eingangsversorgung innerhalb von 9–36 V DC an die Eingangspins an und entnehmen Sie die geregelten 12 V DC an den Ausgangspins. Verwenden Sie den Remote-ON/OFF-Pin, um den Ausgang gemäß den Verkabelungsanweisungen des Geräts ferngesteuert ein- oder auszuschalten. Beachten Sie die korrekte Eingangspolarität und sorgen Sie für eine angemessene Entkopplung und Erdung auf Platinenebene, wie in typischen Anwendungsschaltungen empfohlen.

Empfehlungen

Verwenden Sie dieses Modul auf Leiterplatten mit ausreichender Kupferfläche zur Wärmeableitung, befolgen Sie die Anwendungshinweise von MEAN WELL zur Eingangsfilterung und zum Layout und stellen Sie sicher, dass die Eingangsquelle Spitzenanlaufströme liefern kann. Überschreiten Sie nicht die Ausgangsbelastbarkeit von 1,67 A und überprüfen Sie die thermischen Bedingungen in Gehäusen oder bei hohen Umgebungstemperaturen.
