Netzteil MEAN WELL SKM10C-03 10 W Eingang 36-75 V

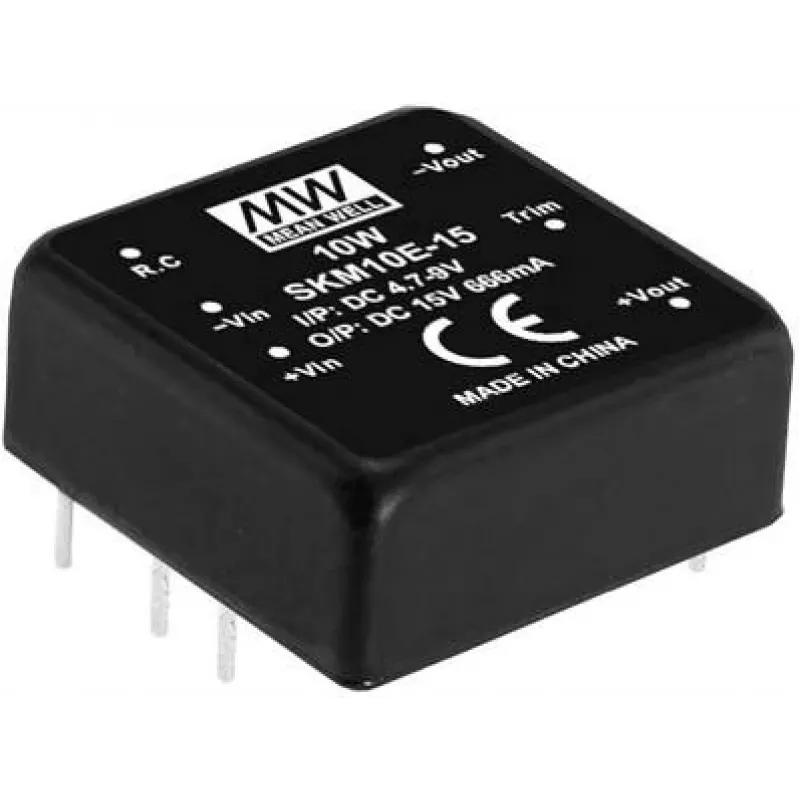

Der MEAN WELL SKM10C-03 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage. Er akzeptiert einen weiten Eingangsbereich von 36–75 Vdc und liefert einen einzelnen geregelten 3,3-Vdc-Ausgang mit bis zu 2,5 A (10 W). Das Modul wird in einem 1" x 1" DIP-Durchsteckgehäuse mit Fern-Ein/Aus-Steuerung geliefert und ist RoHS-konform.

Vorteile

Der SKM10C-03 bietet einen ultrakompakten Formfaktor und ein geringes Gewicht (ca. 18 g), geeignet für platzbeschränkte Designs. Sein weiter Eingangsspannungsbereich unterstützt verschiedene Versorgungsquellen, und die Fern-Ein/Aus-Funktion ermöglicht eine einfache Systemleistungsverwaltung. Das DIP-Durchsteckgehäuse vereinfacht die Leiterplattenbestückung und mechanische Fixierung.

Geeignet für

• Eingebettete Systeme und Einplatinencomputer, die 3,3 V Leistung benötigen
• Industrie- und Telekommunikationsgeräte mit 36–75 V Versorgungsschienen
• Steuermodule und Sensorschnittstellen mit begrenztem Platz auf der Leiterplatte

Wichtige Spezifikationen

• Eingangsspannung: 36–75 Vdc
• Ausgangsspannung: 3,3 Vdc
• Ausgangsstrom: bis zu 2,5 A (10 W)
• GehäVerwendung: 1" x 1" DIP-Durchsteckmontage
• Fern-Ein/Aus-Steuerung
• Gewicht: ca. 18 g
• Konformität: RoHS

Verwendung

Montieren Sie den SKM10C-03 mithilfe der DIP-Durchsteckstifte auf der Leiterplatte und stellen Sie die korrekte Polarität der Ein- und Ausgangsanschlüsse sicher. Schließen Sie eine 36–75 Vdc Versorgung an die Eingangsstifte an und belasten Sie den 3,3 V Ausgang bis zum Nennstrom von 2,5 A. Verwenden Sie den Fern-Ein/Aus-Stift gemäß der Verdrahtungskonvention des Herstellers, um den Ausgang über die Systemlogik zu aktivieren oder zu deaktivieren. Beachten Sie die empfohlenen Leiterplatten-Layout-Praktiken für Leistungsmodule, um die Wärmeleistung zu erhalten und Rauschen zu minimieren.

Empfehlungen

Stellen Sie beim Design mit dem SKM10C-03 eine ausreichende Kupferfläche oder thermische Vias in der Nähe des Moduls zur Wärmeableitung bereit, fügen Sie Eingangs- und Ausgangsentkopplungskondensatoren nahe den Stiften hinzu und befolgen Sie die Anwendungshinweise von MEAN WELL für den empfohlenen Footprint und die Verdrahtung der Fern-Ein/Aus-Steuerung, um einen zuverlässigen Betrieb innerhalb der angegebenen Grenzen sicherzustellen.
