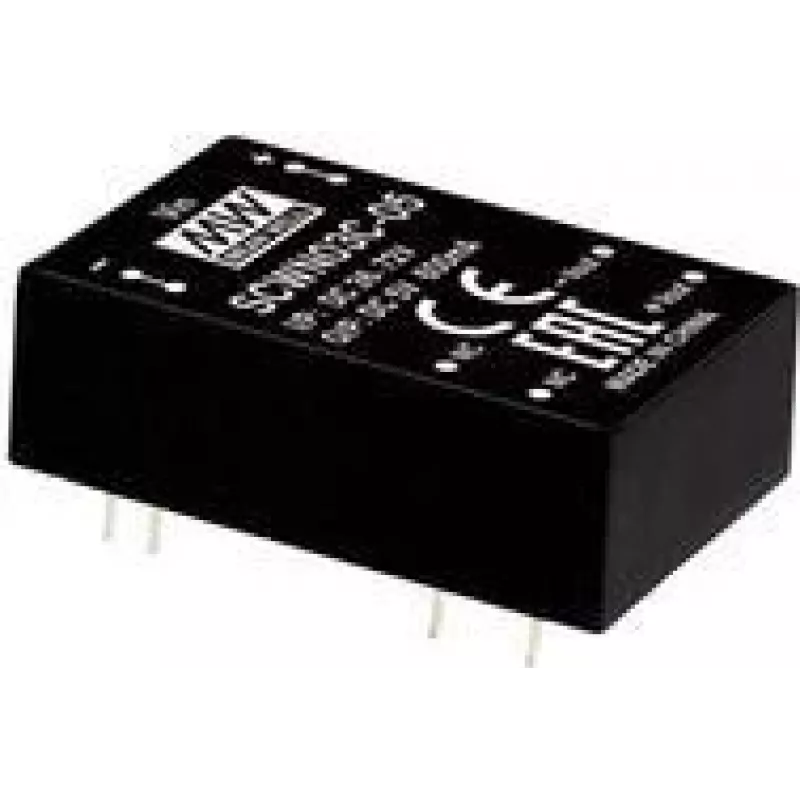

Netzteil MEAN WELL SCWN03E-05 3W 5V 0.6A RoHS

Der MEAN WELL SCWN03E-05 ist ein kompakter DC-DC-geregelter Einzelausgangswandler, der eine stabile 5-V-Ausgabe mit bis zu 0,6 A aus einem Eingangsbereich von 4,5–9 V DC liefert. Das Modul bietet eine 3000-VDC-Eingangs-Ausgangs-Isolierung und wird in einem DIP-Durchsteckgehäuse geliefert. Es bietet eine platzsparende Stromversorgungslösung für elektronische Designs, die eine geregelte Niederspannungsversorgung und grundlegende Isolierung benötigen und gleichzeitig die RoHS-Anforderungen erfüllen.

Vorteile

Der SCWN03E-05 bietet eine geregelte 5-V-Ausgabe mit bis zu 0,6 A Strom in einer 3-W-Leistungshülle und kombiniert kompakte Größe mit Durchsteckmontage für eine einfache Platinenintegration. Die hohe Eingangs-Ausgangs-Isolierung (3000 V DC) verbessert die Sicherheit und den Schutz in Anwendungen, die eine galvanische Trennung erfordern. Die RoHS-Konformität stellt sicher, dass das Produkt die Umweltbeschränkungen für gefährliche Stoffe einhält.

Geeignet für

• Embedded-Systeme und Mikrocontroller-Stromversorgung
• Industrielle Steuerelektronik, die Isolierung erfordert
• Prototyping und Reparatur von Legacy-Durchsteckdesigns

Technische Daten

• Hersteller: MEAN WELL
• Modell: SCWN03E-05 (MPN: SCWN03E-05)
• Ausgabe: 5 V DC, 0,6 A (3 W)
• Eingangsspannungsbereich: 4,5–9 V DC
• Isolierung: 3000 VDC Eingangs-Ausgangs
• GehäVerwendung: DIP-Durchsteck
• Konformität: RoHS
• EAN: 4021087041775

Anwendung

Montieren Sie das SCWN03E-05 mit seinen DIP-Durchsteckstiften auf der Leiterplatte und achten Sie auf die richtige Ausrichtung der Ein- und Ausgangspins gemäß dem Platinenlayout. Stellen Sie eine Eingangsspannung innerhalb des angegebenen Bereichs von 4,5–9 V DC bereit und überprüfen Sie eine ordnungsgemäße Erdung. Messen Sie nach der Verbindung die Ausgabe, um eine stabile 5-V-Versorgung zu bestätigen, bevor Sie empfindliche Lasten anschließen. Befolgen Sie die Herstellerrichtlinien für Luft- und Kriechstrecken, um die angegebene Isolierung aufrechtzuerhalten.

Empfehlungen

Verwenden Sie das Modul innerhalb seiner spezifizierten Ein- und Ausgangsgrenzen, stellen Sie eine ausreichende Belüftung oder Leistungsreduzierung bei Betrieb nahe der Maximallast sicher und befolgen Sie bewährte Vorgehensweisen für Leiterplattenlayout und Kriechstrecken, um die Integrität der 3000-VDC-Isolierung zu bewahren.
