Netzteil MEAN WELL RSP-320-7.5, 320 W Ausgang, 88–264 V Eingang, 40 A, 115×215×30 mm

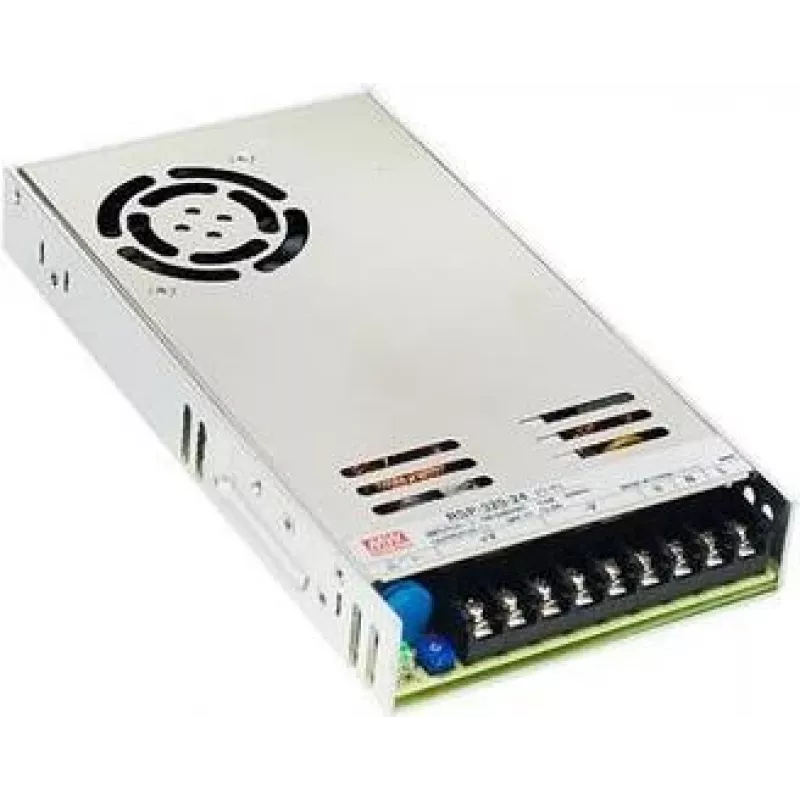

MEAN WELL RSP-320-7.5 ist ein geschlossenes AC-DC-Einzelausgangs-Netzteil für DIN-Schiene mit 320 W, das für Anwendungen entwickelt wurde, die eine stabile Gleichspannungsquelle mit niedriger Spannung erfordern. Es akzeptiert einen weiten Wechselspannungseingangsbereich von 88–264 V und liefert einen geregelten 7,5-V-DC-Ausgang mit bis zu 40 A. Das Gerät verfügt über eine Leistungsfaktorkorrektur (PFC), forcierte Luftkühlung und ein 1U-Niedrigprofilgehäuse mit kompakten Abmessungen von 115×215×30 mm, wodurch es sich für Schaltschränke, Industrieautomation und LED-Stromversorgungssysteme eignet. Das Gerät ist RoHS-konform und für die Reiheneinbauinstallation vorgesehen, bei der eine effiziente, kontinuierliche Gleichspannungsversorgung erforderlich ist.

Vorteile

Das Netzteil liefert eine hohe Dauerausgangsleistung von 320 W in einem kompakten 1U-Niedrigprofilgehäuse und ermöglicht die Installation in platzbeschränkten Schalttafeln. Die integrierte PFC verbessert den Eingangsstromverlauf und die Gesamteffizienz, während die forcierte Luftkühlung zur Aufrechterhaltung der Leistung unter Last beiträgt. Der weite Eingangsspannungsbereich gewährleistet die Kompatibilität mit unterschiedlichen Wechselstromnetzversorgungen. Der einzelne 7,5-V-DC-Ausgang mit einer Nennleistung von 40 A unterstützt Hochstromlasten ohne externe Wandler, und das DIN-Schienen-Montageformat vereinfacht die Integration in Industrieracks und -schränke.

Geeignet für

• Industrielle Schaltschränke und SPS-Systeme
• Automatisierungsausrüstung und -maschinen
• Hochstrom-LED-Beleuchtung und LED-Treibersysteme
• Embedded-Systeme und Kommunikationsgeräte, die 7,5 V DC erfordern
• Versorgung von Sensoren, Aktoren und Feldgeräten in Fabriken

Technische Daten

• Ausgangsleistung: 320 W
• Ausgangsspannung: 7,5 V DC
• Maximaler Ausgangsstrom: 40 A
• Eingangsspannungsbereich: 88–264 V AC
• Kühlung: Forcierte Luftkühlung
• Leistungsfaktorkorrektur: Integrierte PFC
• Formfaktor: Geschlossen für DIN-Schienen-Montage, 1U-Niedrigprofil
• Abmessungen: 115 × 215 × 30 mm
• Konformität: RoHS

Verwendung

Montieren Sie das Gerät auf einer Standard-DIN-Schiene in einem ausreichend belüfteten Schaltschrank. Schließen Sie die Wechselstromnetzversorgung innerhalb des angegebenen Bereichs von 88–264 V an die Eingangsklemmen an und beachten Sie die korrekte Polarität und eine ordnungsgemäße Erdung. Schließen Sie den 7,5-V-DC-Ausgang an die Last an und stellen Sie sicher, dass die Leitungen für bis zu 40 A ausreichend dimensioniert sind. Lassen Sie um das Gerät herum Freiraum für die Luftzirkulation und sorgen Sie, falls es die Installationsumgebung erfordert, für zusätzliche Zwangsbelüftung oder einen Filter, um das Eindringen von Staub zu verhindern. Überprüfen Sie die Ausgangsspannung unter Last und verwenden Sie geeignete Sicherungen oder Leitungsschutzschalter sowohl auf der Eingangs- als auch auf der Ausgangsseite, um vor Kurzschlüssen und Überlastungen zu schützen.

Empfehlungen

Um einen zuverlässigen Langzeitbetrieb zu gewährleisten, betreiben Sie das Gerät innerhalb seiner Nennumgebungstemperatur und sorgen Sie für ausreichende Luftzufuhr für die forcierte Luftkühlung. Verwenden Sie einen geeigneten Überspannungsschutz auf der Eingangsseite in Umgebungen mit instabilen Netzen. Wählen Sie Verdrahtung und Schutzvorrichtungen, die für den Ausgangsstrom von 40 A ausgelegt sind, und führen Sie regelmäßige Inspektionen der Klemmen auf festen Sitz und Korrosion durch.
