Netzteil MEAN WELL NID35-24 35W 24V Eingang 30-53V

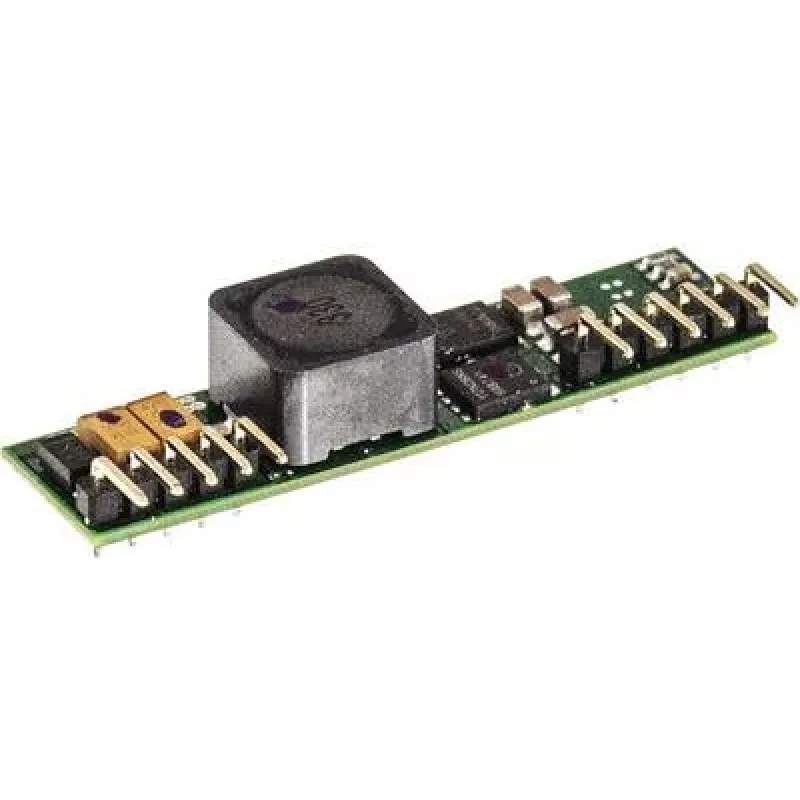

Der MEAN WELL NID35-24 ist ein nicht isolierter DC-DC-Wandler im offenen Rahmen für die Leiterplattenmontage, der 24 V bei bis zu 1,5 A aus einem 30–53 V DC-Eingang liefert. Geliefert in einem kompakten SIP-Gehäuse, verfügt das 35-W-Modul über eine Remote-Ein/Aus-Steuerung und ist RoHS-konform. Seine geringe Grundfläche (13 mm × 50,8 mm × 11 mm) macht ihn ideal für die Integration in platzbeschränkte elektronische Designs.

Vorteile

Der NID35-24 bietet eine kompakte 35-W-Stromversorgungslösung mit einem weiten Eingangsspannungsbereich (30–53 V), einem stabilen 24-V-Ausgang mit einer Nennleistung von 1,5 A und einem standardmäßigen SIP-Gehäuse für die Leiterplattenmontage. Die integrierte Remote-Ein/Aus-Steuerung ermöglicht eine externe Systemleistungsverwaltung. Die RoHS-Konformität gewährleistet die Einhaltung von Umweltstandards, und das offene Rahmendesign vereinfacht die Installation auf Platinenebene.

Geeignet für

• Eingebettete Systeme und industrielle Steuerplatinen
• Telekommunikations- und Netzwerkgeräte
• Automatisierungsgeräte und Instrumentierung
• Anwendungen, die eine auf der Leiterplatte montierte 24-V-Stromversorgung aus 30–53 V-Quellen benötigen

Wichtige Spezifikationen

• Hersteller: MEAN WELL (Modell NID35-24)
• Nennleistung: 35 W
• Eingangsspannung: 30–53 V DC
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: bis zu 1,5 A
• GehäVerwendung: SIP, offener Rahmen, Leiterplattenmontage
• Steuerung: Remote-Ein/Aus
• Konformität: RoHS
• Abmessungen: 13 mm (B) × 50,8 mm (T) × 11 mm (H)

Verwendung

Montieren Sie den NID35-24 auf einer kompatiblen Leiterplatte unter Verwendung des SIP-Pin-Layouts und achten Sie auf die richtige Polarität beim Anschließen einer 30–53 V DC-Eingangsspannung. Verbinden Sie den 24-V-Ausgang mit der Ziellast und beachten Sie den maximalen Dauerstrom von 1,5 A. Verwenden Sie den Remote-Ein/Aus-Pin, um das Modul über ein externes Signal gemäß den Verdrahtungskonventionen des Herstellers zu steuern. Sorgen Sie für eine geeignete Eingangsfilterung und Entkopplung auf der Leiterplatte und stellen Sie ausreichende Abstände und Luftstrom für die Wärmeableitung in Ihrem Design sicher.

Empfehlungen

Betreiben Sie den Wandler innerhalb des angegebenen Eingangsspannungsbereichs (30–53 V) und der Ausgangslastgrenzen, um Leistung und Langlebigkeit zu erhalten. Überprüfen Sie das für offene SIP-Rahmenwandler empfohlene Leiterplattenlayout und die Erdungspraktiken und befolgen Sie die Anwendungshinweise von MEAN WELL für das Wärmemanagement und die Remote-Steuerungsverkabelung.
