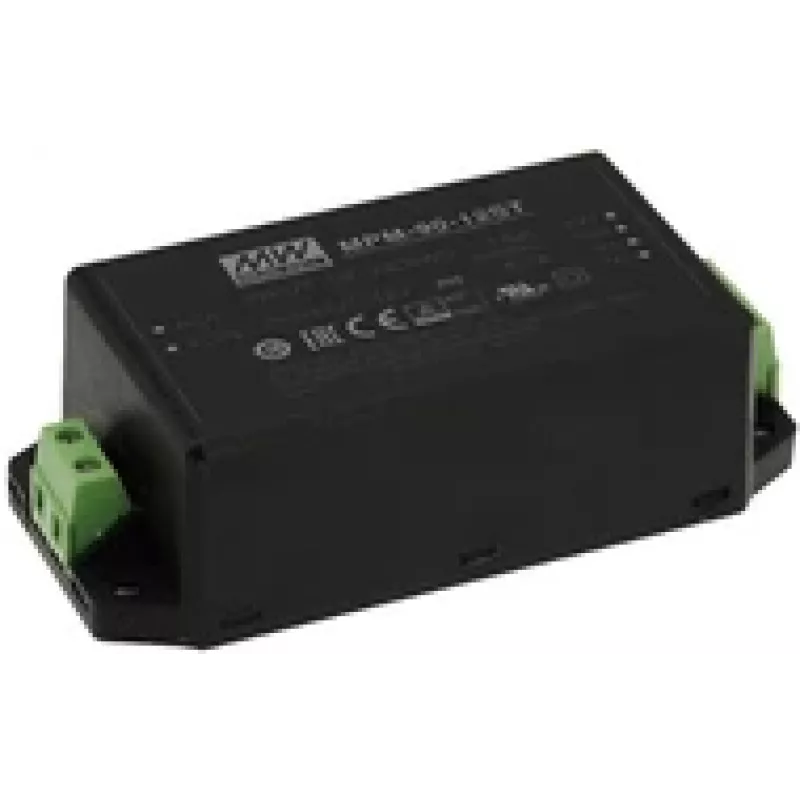

Netzteil MEAN WELL MPM-90-12ST 90 W innen 12 V schwarz, Eingang 80–264 V, 2xMOPP, EN/UL 60601

MEAN WELL MPM-90-12ST ist ein kompaktes 90-W-AC/DC-Medizin-Netzteil zur Leiterplattenmontage, das eine Ausgangsspannung von 12 V DC liefert. Das Modul akzeptiert einen weiten Eingangsspannungsbereich von 80–264 V AC, erreicht einen hohen Wirkungsgrad (bis zu 93 %) und ist mit doppelter Isolierung und 2xMOPP-Schutz gemäß IEC/EN 60601 und ANSI/AAMI ES60601 ausgestattet. Das Gerät bietet eine geringe Leerlaufleistungsaufnahme (<0,1 W), 4 kV AC Trennung, modellabhängige Vibrationsfestigkeit (II2~5G) und hohe EMV-Leistung, sodass es für Geräte geeignet ist, die eine zertifizierte Trennung und einen geringen Ableitstrom erfordern.

Vorteile

Das Netzteil kombiniert eine kompakte Bauform mit hoher Leistungsdichte und gewährleistet eine zuverlässige 12-V-Ausgangsspannung bei bis zu 90 W auf minimalem Raum. Zu den medizinischen Sicherheitsmerkmalen gehören 2xMOPP, extrem niedriger Ableitstrom und die Einhaltung der Normen EN/UL 60601. Weitere Vorteile sind die Kompatibilität mit einem weiten Eingangsspannungsbereich (80–264 V AC), ein hoher Wirkungsgrad (bis zu 93 %), der die Wärmeentwicklung reduziert, sowie integrierte Schutzmaßnahmen wie verstärkte Isolierung und 4 kV AC Trennung.

Geeignet für

• Medizinische Geräte und Ausrüstungen, die eine 2xMOPP-Trennung erfordern
• Professionelle und Laborelektronik, die eine zertifizierte 12-V-Stromquelle benötigt
• Industrielle Steuerungssysteme mit weiten AC-Eingangsspannungsanforderungen

Wichtige Spezifikationen

• Ausgang: 12 V DC, bis zu 90 W
• Eingangsspannung: 80–264 V AC
• Wirkungsgrad: bis zu 93 %
• Leerlaufleistungsaufnahme: < 0,1 W
• Isolierung/Trennung: doppelte Isolierung, 4 kV AC Trennung, 2xMOPP
• Bauform: Leiterplattenmontage-Modul, kompakte Abmessungen
• Normen: IEC/EN 60601, ANSI/AAMI ES60601 konform
• Konformität: RoHS

Gebrauchsanweisung

Montieren Sie das MPM-90-12ST auf der Hauptplatine gemäß den empfohlenen Footprints und Lötrichtlinien des Herstellers. Schließen Sie den AC-Eingang innerhalb des angegebenen Bereichs von 80–264 V AC an und führen Sie den 12-V-DC-Ausgang der Zielschaltung zu, wobei Sie auf die Polarität sowie auf jegliche vom Endgerät geforderte Filterung oder Entkopplung achten müssen. Sorgen Sie für eine ausreichende Belüftung oder Kühlkörpermontage entsprechend dem thermischen Design des Systems, um die Nennleistung und Lebensdauer zu erhalten.

Empfehlungen

Installieren Sie das Modul in Geräten, die eine medizinische Trennung erfordern, und befolgen Sie die geltenden EMV- und Sicherheitsintegrationspraktiken für Medizingeräte. Überprüfen Sie die Kriech- und Luftstrecken in der Endmontage, verwenden Sie eine ordnungsgemäße Erdung, sofern dies nach lokalen Normen erforderlich ist, und testen Sie den Ableitstrom, um die Einhaltung der geltenden EN/UL 60601-Grenzwerte zu bestätigen.
