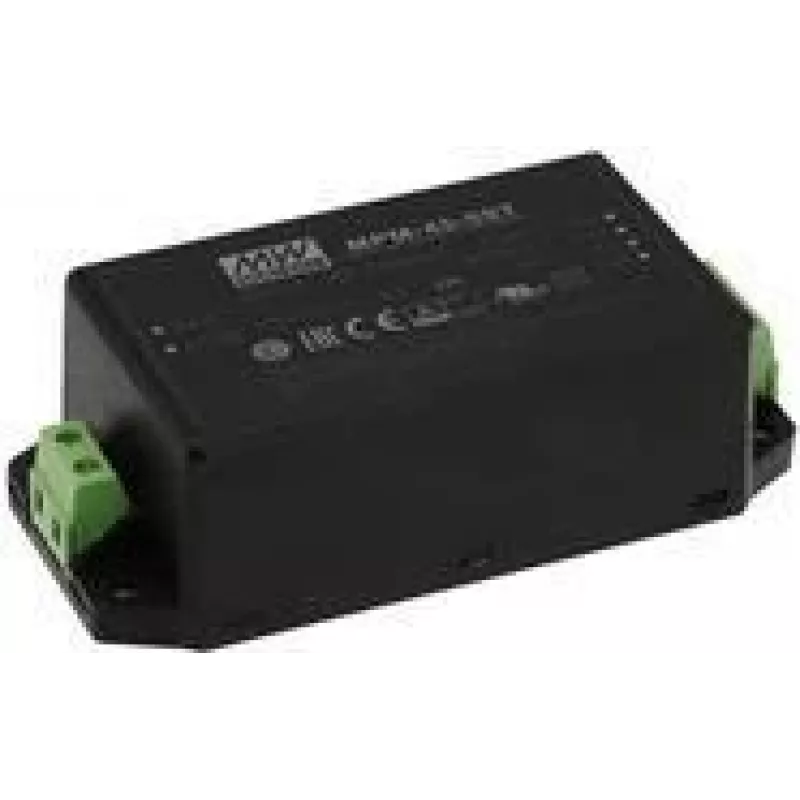

Netzteil MEAN WELL MPM-45-12ST, Innenbereich 45 W, Eingang 80–264 V, schwarz, 12 V Ausgang

MEAN WELL MPM-45-12ST ist ein kompaktes medizinisches AC/DC-Netzteil für Innenbereiche zur Leiterplattenmontage, das 45 W Ausgangsleistung bei 12 V DC liefert. Das Gerät akzeptiert eine universelle Eingangsspannung von 80 bis 264 VAC und ist für Anwendungen konzipiert, die eine kleine, hochdichte Stromquelle mit medizinischen Sicherheitsstandards einschließlich IEC EN 60601-1 und ANSI/AAMI ES60601-1 (Version 3) Konformität, 2 x MOPP Schutz und ultra-niedrigen Ableitstrom erfordern. Das Netzteil bietet einen hohen Wirkungsgrad von bis zu 92,5 %, sehr geringen Leerlaufverbrauch (<0,1 W), 4 kVAC Isolation und zuverlässige EMV-Leistung.

Vorteile

Das MPM-45-12ST kombiniert kompakte Abmessungen und hohe Leistungsdichte (87 x 52 x 29,5 mm Nenngröße für Leiterplattenmontage) zur Platzersparnis in Geräteentwürfen. Es erreicht eine hohe Umwandlungseffizienz (bis zu 92,5 %) und hält den Standby-Stromverbrauch unter 0,1 W. Gebaut nach medizinischen Standards mit doppelter Isolierung (Klasse II, kein FG), 4 kVAC Isolation und 2 x MOPP, bietet es zuverlässige Sicherheit und niedrigen Ableitstrom für medizinische und sensible elektronische Anwendungen. Weitere Merkmale umfassen einen weiten Eingangsspannungsbereich (80–264 VAC), gute Wärmeableitung und erhöhte Vibrationsfestigkeit.

Geeignet für

• Versorgung von 12 V DC medizinischen und Laborgeräten, die medizinische Sicherheit erfordern
• Versorgung von LED-Treibern, CCTV-Modulen und Netzwerkgeräten wie Routern
• Eingebettete und leiterplattenmontierte Systeme, bei denen kompakte Größe und geringe Standby-Verluste erforderlich sind

Technische Daten

• Ausgangsleistung: 45 W
• Ausgangsspannung: 12 V DC
• Eingangsspannung: 80–264 VAC
• Wirkungsgrad: bis zu 92,5 %
• Leerlaufverbrauch: <0,1 W
• Isolationsspannung: 4 kVAC
• Schutz: Klasse II doppelte Isolierung (kein FG), 2 x MOPP
• Typische Abmessungen (Leiterplattenmontage): 87 x 52 x 29,5 mm
• MPN/EAN: MPM-45-12ST / 4021087069519

Verwendung

Integrieren Sie das MPM-45-12ST gemäß den mechanischen und Footprint-Empfehlungen des Herstellers auf die Ziel-Leiterplatte oder Montageanordnung. Schließen Sie den AC-Eingang an einen geeigneten Netzstecker an, der für den angegebenen Eingangsbereich (80–264 VAC) ausgelegt ist, und führen Sie den 12 V DC Ausgang unter Verwendung geeigneter Verkabelung und Polarität zur Last. Sorgen Sie für ausreichende Belüftung und Wärmemanagement um das Modul und beachten Sie die für medizinische Installationen erforderlichen Isolations- und Kriechstrecken. Befolgen Sie bei der Installation in Geräten die örtlichen Verdrahtungsvorschriften und die Sicherheitshinweise des Geräts.

Empfehlungen

Verwenden Sie das Netzteil in Innenräumen und trockenen Umgebungen und setzen Sie es keinen übermäßigen Vibrationen aus, die über die spezifizierte 2–5G-Bewertung hinausgehen. Überprüfen Sie bei medizinischen Installationen die Einhaltung der System-Sicherheitsanforderungen und halten Sie die erforderliche Erdung und Trennung gemäß IEC/ANSI-Normen ein.
