Netzteil MEAN WELL MDD01M-05 1 W Eingang 10,8–13,2 V Ausgang 5 V

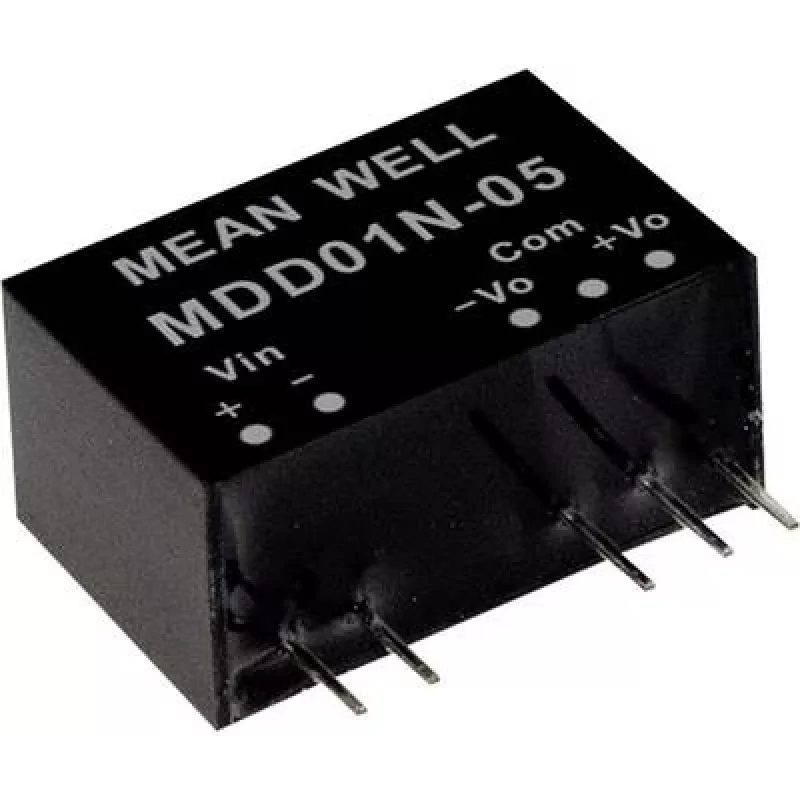

Der MEAN WELL MDD01M-05 ist ein kompakter DC-DC-Medizinkonverter für die Leiterplattenmontage. Er akzeptiert einen weiten DC-Eingangsbereich von 10,8–13,2 V und liefert zwei isolierte Ausgänge von ±5 V bei ±0,1 A mit einer Gesamtausgangsleistung von bis zu 1 W. Das Modul ist in einem SIP-Durchsteckgehäuse aufgebaut und erfüllt die 2×MOPP-Isolationsanforderungen, wodurch es sich für medizinische und industrielle Anwendungen mit geringer Leistung eignet, bei denen eine Isolierung auf Platinenebene und eine kleine Stellfläche erforderlich sind. Die Komponente ist RoHS-konform, was die Einhaltung der Umweltstandards durch den Hersteller widerspiegelt.

Vorteile

Der Wandler kombiniert einen kleinen SIP-Durchsteckformfaktor mit zwei isolierten Ausgängen und ermöglicht so eine einfache Leiterplattenintegration ohne zusätzlichen Gehäuseplatz. Sein Eingangsbereich deckt typische 12-V-Systeme ab, und die bipolaren ±5-V-Ausgänge vereinfachen Designs, die sowohl positive als auch negative Spannungen benötigen. Die 2×MOPP-Isolierung erhöht die Sicherheit von Patienten und Bedienern bei medizinischen Designs, während die niedrige Nennleistung von 1 W den Wärmemanagementbedarf in dicht bestückten Platinen reduziert.

Geeignet für

• Medizingeräte und Diagnosemodule mit geringer Leistung, die eine Isolierung erfordern
• Tragbare und batteriebetrieben Geräte mit einer nominalen 12-V-Versorgung
• Instrumentierungs- und Sensorschaltungsschnittstellen, die ±5-V-Spannungen benötigen
• Leiterplattenmontierte Stromversorgungslösungen in kompakter Industrieelektronik

Technische Daten

• Eingangsspannungsbereich: 10,8–13,2 V DC
• Ausgangskonfiguration: zwei isolierte Ausgänge, ±5 V
• Ausgangsstrom: ±0,1 A pro Zweig
• Gesamtausgangsleistung: 1 W
• Isolierung: 2×MOPP, geeignet für medizinische Anwendungen
• Gehäusetyp: SIP-Durchsteckmontage für Leiterplatten
• Konformität: RoHS

Verwendung

Montieren Sie den SIP-Durchsteckwandler direkt auf der Leiterplatte gemäß den empfohlenen Footprint- und Abstandsangaben des Herstellers, um die Kriech- und Luftstrecken der Isolierung einzuhalten. Schließen Sie den DC-Eingang innerhalb des spezifizierten Bereichs von 10,8–13,2 V an und führen Sie die isolierten Ausgänge an die Schaltung, die ±5-V-Spannungen benötigt. Beachten Sie die für medizinische Wandler angemessene Polarität und Erdungspraktiken: Halten Sie Primär- und Sekundärkreise getrennt und verwenden Sie geeignete Kriech- und Luftstrecken auf der Leiterplatte, um die 2×MOPP-Leistung zu erhalten. Überprüfen Sie die Ausgangsspannungen unter den erwarteten Lastbedingungen vor der Endmontage.

Empfehlungen
