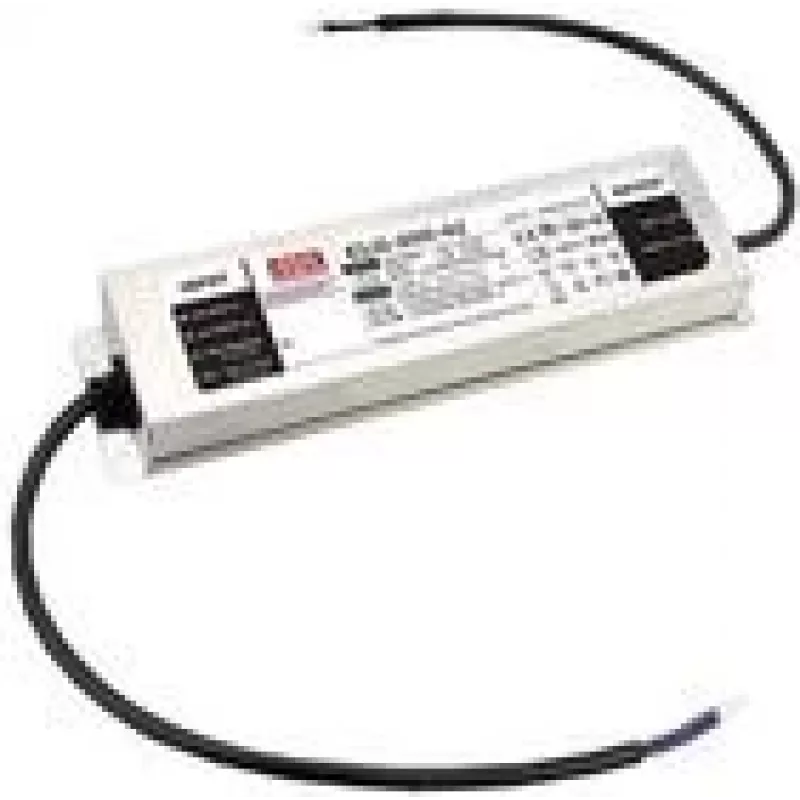

LED-Treiber MEAN WELL ELG-200-24B-3Y Ausgangsleistung 200 W IP20

Der MEAN WELL ELG-200-24B-3Y ist ein AC-DC-LED-Treiber mit Einzelausgang, der sowohl konstante Spannung als auch konstanten Strom (CV+CC) mit aktiver PFC liefert, ausgelegt für 24 VDC Ausgang bei bis zu 8,4 A. Er verfügt über einen dreiadrigen Wechselstromeingang, Kabelausgang und unterstützt Dimmen über 0–10 VDC oder PWM/Widerstandssignale. Das Gerät ist für Innenbeleuchtungsaufgaben vorgesehen und bietet praktische Abmessungen für die Integration in Leuchten oder Gehäuse.

Vorteile

Dieser LED-Treiber liefert einen kombinierten CV- und CC-Ausgang für stabilen LED-Betrieb und beinhaltet eine Leistungsfaktorkorrektur für verbesserte Effizienz am Wechselstromnetz. Er unterstützt mehrere Dimm-Methoden (0–10 VDC und PWM/Widerstand) und bietet einen Ausgang von 24 VDC, 8,4 A, geeignet für 200-W-Lasten. Kabelausgang und kompakte Bauform vereinfachen die Installation in Innenbeleuchtungssystemen.

Geeignet für

• LED-Innenleuchten, die eine 24-VDC-Versorgung benötigen
• Lineare LED-Streifen und modulare LED-Panels bis zu 200 W
• Anwendungen, die eine 0–10-V- oder PWM-Dimmsteuerung erfordern

Wichtige Spezifikationen

• Marke: Mean Well
• Modell (MPN): ELG-200-24B-3Y
• Ausgangsspannung: 24 VDC
• Ausgangsstrom: 8,4 A
• Ausgangsleistung: 200 W
• Eingangsspannungsbereich: 100–305 VAC
• Dimmen: 0–10 VDC oder PWM/Widerstand
• Schutz/Schutzart: IP20 (Produktdaten) – Hinweis: Quelle listet IP67 für Kabelausgang; Produktdatenangabe von IP20 beachten

Verwendung

Schließen Sie den dreiadrigen Wechselstromeingang an eine kompatible Netzversorgung innerhalb von 100–305 VAC an und beachten Sie die örtlichen Verdrahtungsvorschriften. Verbinden Sie die 24-VDC-Ausgangskabel mit der LED-Last und stellen Sie sicher, dass die Gesamtlast 200 W oder 8,4 A nicht überschreitet. Verwenden Sie die bereitgestellten Dimm-Anschlüsse, um die Helligkeit mit einem 0–10-VDC-Controller oder einem kompatiblen PWM-/Widerstands-Dimmgerät zu steuern. Befestigen Sie den Treiber sicher in einem geeigneten Innenleuchtengehäuse oder einer Vorrichtung, die der IP20-Schutzart entspricht.

Empfehlungen

Installieren Sie den Treiber an einem trockenen, belüfteten Ort im Innenbereich und sorgen Sie für ausreichende Kühlung und Zugentlastung der Kabelausgänge. Überprüfen Sie die Kompatibilität der Dimmsteuergeräte und stellen Sie sicher, dass die gesamte LED-Last innerhalb der angegebenen Grenzen bleibt, um Überhitzung oder verkürzte Lebensdauer zu vermeiden.
