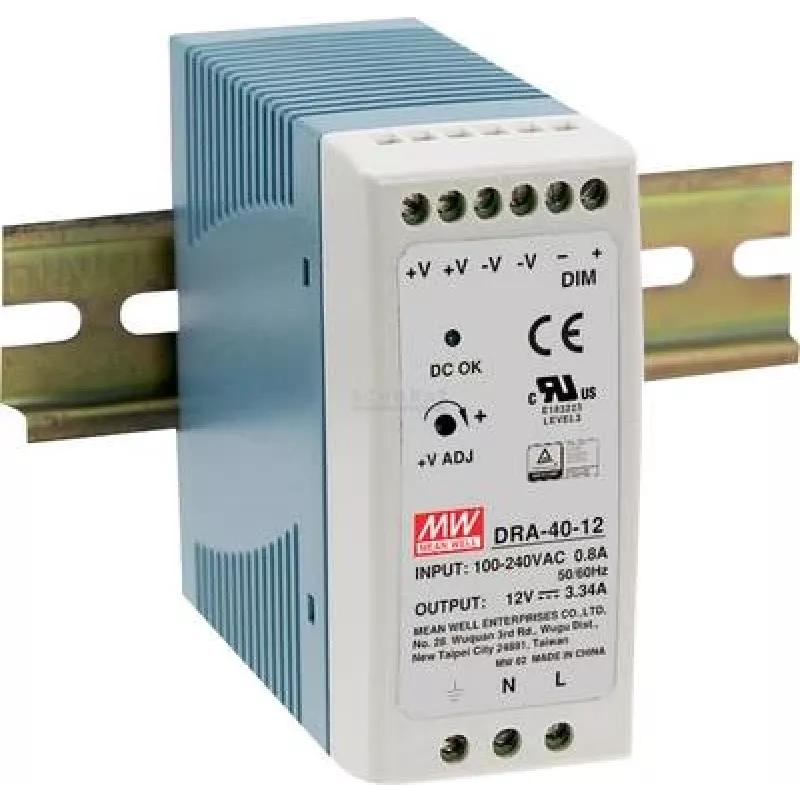

Netzteil MEAN WELL DRA-40-12 40W 12V 90-264V

Das MEAN WELL DRA-40-12 ist ein industrielles AC-DC-Netzteil für DIN-Schiene, das 12 V DC bei bis zu 3,34 A (40 W) liefert. Es akzeptiert einen weiten Eingangsspannungsbereich von 90–264 V AC und besitzt ein kompaktes Kunststoffgehäuse mit den Abmessungen 40 mm (B) × 100 mm (T) × 90 mm (H). Das Gerät erfüllt die RoHS-Anforderungen und ist für Anwendungen vorgesehen, die eine stabile 12-V-DC-Schiene auf DIN-Schiene benötigen.

Vorteile

Dieses DIN-Schienen-Netzteil bietet eine stabile 12-V-Ausgabe mit 40 W Gesamtleistung und unterstützt die Dimmsteuerung über 0–10 V DC / PWM / Widerstandseingang. Sein weiter AC-Eingangsbereich ermöglicht den Einsatz in internationalen Stromnetzen, während das kompakte Kunststoffgehäuse und die DIN-Schienenmontage Platz im Schaltschrank sparen und die Installation vereinfachen. Die RoHS-Konformität gewährleistet die Einhaltung von Umweltsicherheitsstandards.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• LED-Beleuchtungstreiber und Dimmschaltungen mit 0–10-V- oder PWM-Steuerung
• Eingebettete Elektronik und Kleingeräte, die 12 V DC benötigen
• Feldinstallationen, bei denen eine DIN-Schienenmontage erforderlich ist

Technische Daten

• Marke: MEAN WELL
• Modell: DRA-40-12 (MPN: DRA-40-12)
• Ausgabe: 12 V DC, 3,34 A, 40 W
• Eingangsspannung: 90–264 V AC
• Abmessungen: 40 × 100 × 90 mm (B × T × H)
• GehäVerwendung: Kunststoff, DIN-Schienenmontage
• Steuerung: Dimmen über 0–10 V DC, PWM oder Widerstand
• Konformität: RoHS
• EAN: 4021087038690

Verwendung

Montieren Sie das Netzteil auf einer Standard-DIN-Schiene und schließen Sie den AC-Eingang an eine ordnungsgemäß bemessene Netzversorgung innerhalb von 90–264 V AC an. Verbinden Sie den 12-V-DC-Ausgang mit der Last und stellen Sie sicher, dass der Gesamtstrom 3,34 A nicht überschreitet. Verwenden Sie für die Dimmsteuerung den 0–10-V-DC-Eingang oder legen Sie ein entsprechendes PWM- oder Widerstandssteuersignal gemäß dem Installationsschaltplan an. Achten Sie auf eine ordnungsgemäße Verkabelung, sichere Klemmenverbindungen und die Polarität beim Anschließen des DC-Ausgangs.

Empfehlungen

Installieren Sie das Gerät in einem gut belüfteten Gehäuse und vermeiden Sie die Nähe zu Wärmequellen. Verwenden Sie geeignete Sicherungen am Eingang und befolgen Sie die örtlichen Elektrovorschriften. Überprüfen Sie den Laststrom und die Derating-Anforderungen in Umgebungen mit hohen Temperaturen, um einen zuverlässigen Langzeitbetrieb zu gewährleisten.
