Netzteil MEAN WELL DPBW03F-12 3 W 12 V 0,125 A RoHS

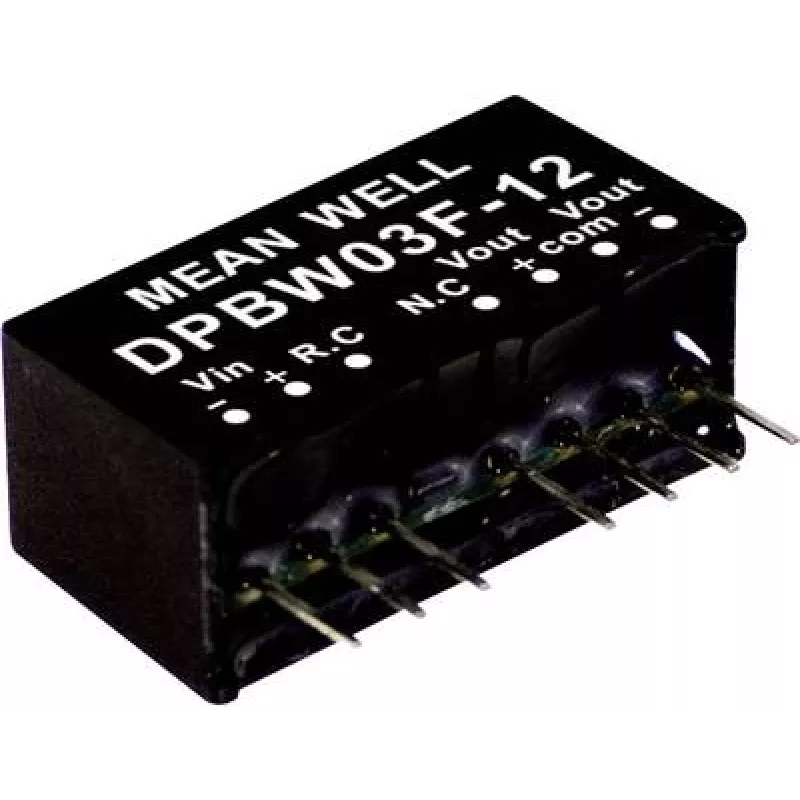

Der MEAN WELL DPBW03F-12 ist ein kompakter DC-DC-Wandler im SIP-Durchsteckgehäuse, der für die Leiterplattenmontage konzipiert wurde. Er akzeptiert einen Eingangsbereich von 9–36 VDC und liefert duale Ausgänge von ±12 VDC mit jeweils bis zu 0,125 A. Das Modul stellt eine Gesamtausgangsleistung von 3 W bereit und erfüllt die RoHS-Anforderungen, wodurch es sich für platzbeschränkte elektronische Designs eignet, die isolierte bipolare Versorgungsschienen benötigen.

Vorteile

Der DPBW03F-12 bietet eine kleine Grundfläche und einen SIP-Durchsteckformfaktor für eine unkomplizierte Leiterplattenbestückung. Sein weiter Eingangsbereich (9–36 VDC) ermöglicht die Verwendung mit unterschiedlichen Quellspannungen, während die dualen ±12 V-Ausgänge bipolare Schaltungen ohne zusätzliche Wandler versorgen. Die RoHS-Konformität gewährleistet einen reduzierten Einsatz gefährlicher Substanzen in der Fertigung.

Geeignet für

• Leiterplattenmontierte Signalaufbereitung und analoge Schaltungen, die ±12 V-Schienen benötigen
• Eingebettete Systeme und industrielle Steuerplatinen mit 9–36 V-Versorgung
• Kommunikations- und Instrumentierungsmodule, die isolierte bipolare Ausgänge erfordern

Technische Daten

• Hersteller: MEAN WELL
• Modell / MPN: DPBW03F-12
• Eingangsspannung: 9–36 VDC
• Ausgang: Dual ±12 VDC
• Ausgangsstrom: 0,125 A pro Schiene
• Gesamtausgangsleistung: 3 W
• GehäVerwendung: SIP-Durchsteck (Leiterplattenmontage)
• Normen: RoHS-konform
• EAN: 4021087046336

Verwendung

Montieren Sie den DPBW03F-12 in die vorgesehene SIP-Durchsteckbohrung auf der Leiterplatte und löten Sie ihn gemäß den Standardrichtlinien für Reflow- oder Wellenlöten bei Durchsteckkomponenten. Verbinden Sie den Eingang mit einer Gleichstromquelle im Bereich von 9–36 VDC und führen Sie die ±12 V-Ausgänge zu den Zielschaltungen. Beachten Sie die korrekte Polarität und die Isolationsabstände, wenn Sie den Wandler in Baugruppen integrieren, die eine Trennung zwischen Eingangs- und Ausgangsmasse erfordern.

Empfehlungen

Für einen zuverlässigen Betrieb achten Sie auf geeignete Leiterplattenlayout-Praktiken: Sorgen Sie für thermische Entlastung und ausreichende Kupferflächen zur Wärmeableitung, halten Sie die empfohlene Eingangs- und Ausgangsentkopplung ein und befolgen Sie die Applikationshinweise von MEAN WELL zur Isolierung und Erdung. Vermeiden Sie einen dauerhaften Betrieb bei Maximalwerten und lassen Sie Spielraum bei Eingangsspannung und -strom, um die Lebensdauer zu verlängern.
