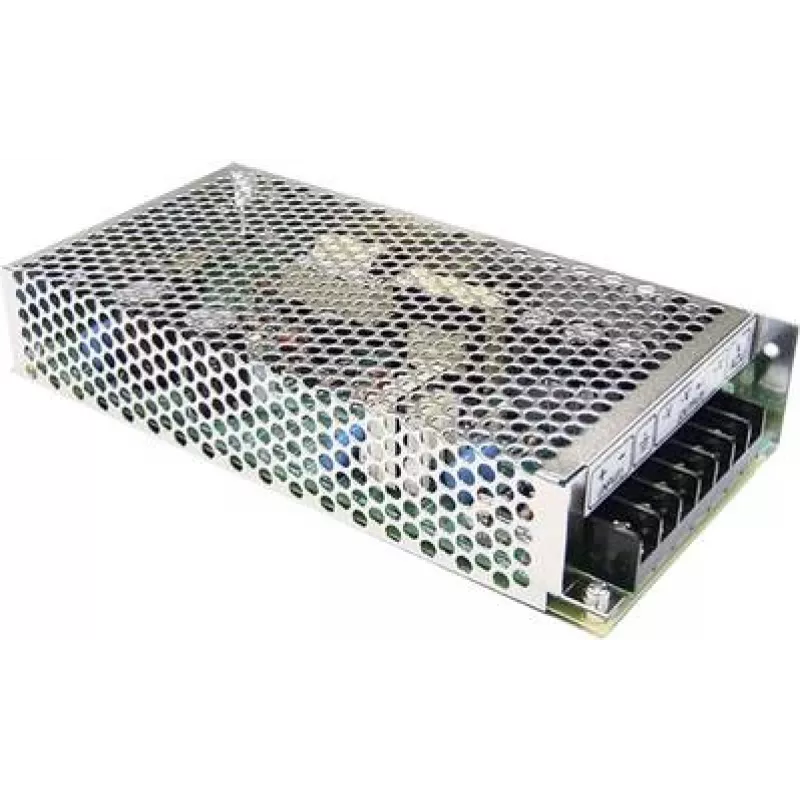

Netzgerät MEAN WELL SD-100A-12

Der MEAN WELL SD-100A-12 ist ein geschlossener DC-DC-Wandler und ein 100-W-Netzgerät, das aus einem 9,5–18-V-DC-Eingang eine stabile 12-V-DC-Ausgangsspannung mit bis zu 8,5 A liefert. Die kompakte Einheit (98 mm × 199 mm × 38 mm) ist RoHS-konform und für Anwendungen vorgesehen, die eine zuverlässige Spannungswandlung und kontinuierliche Stromversorgung erfordern.

Vorteile

Dieses MEAN WELL-Netzgerät bietet eine kompakte Bauform mit einer Nennleistung von 100 W und integrierter DC-DC-Wandlung für eine effiziente Spannungsregelung. Das Gerät liefert eine konstante 12-V-Ausgangsspannung mit bis zu 8,5 A aus einem breiten Eingangsspannungsbereich von 9,5–18 V und unterstützt so den stabilen Betrieb der angeschlossenen Geräte. Die RoHS-Konformität gewährleistet reduzierte Gefahrstoffe bei der Herstellung, und das geschlossene Design schützt die internen Komponenten.

Geeignet für

• Industrielle Steuerungssysteme und Automatisierungstechnik
• Telekommunikations- und Netzwerkgeräte
• Eingebettete Systeme, Einplatinencomputer und Peripheriegeräte
• Batteriebetriebene Systeme, die eine DC-DC-Aufwärtswandlung oder -Regelung benötigen

Technische Daten

• Hersteller: mean well
• Modell (MPN): SD-100A-12
• EAN: 4021087041744
• Eingangsspannung: 9,5–18 V DC
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 8,5 A (maximal)
• Ausgangsleistung: 100 W
• Bauform: geschlossener DC-DC-Wandler
• Abmessungen (B×T×H): 98 mm × 199 mm × 38 mm
• Konformität: RoHS

Verwendung

Installieren Sie den SD-100A-12 gemäß den Montage- und Belüftungsrichtlinien des Herstellers, um eine ausreichende Kühlung zu gewährleisten. Schließen Sie eine geeignete 9,5–18-V-DC-Eingangsquelle an die Eingangsklemmen an und verbinden Sie die Last mit den 12-V-Ausgangsklemmen, wobei Sie auf die richtige Polarität achten. Stellen Sie sicher, dass die angeschlossene Last den maximalen Ausgangsstrom von 8,5 A nicht überschreitet. Nachdem die Verbindungen sicher hergestellt sind, schalten Sie die Eingangsquelle ein und überwachen Sie die Ausgangsspannung auf korrekte Regelung, bevor Sie das Gerät in den Dauerbetrieb nehmen.

Empfehlungen

Sorgen Sie für einen zuverlässigen Langzeitbetrieb für eine ausreichende Luftzirkulation um das Netzgerät, setzen Sie es keinen übermäßigen Umgebungstemperaturen aus und verwenden Sie geeignete Sicherungen auf der Eingangsseite zum Schutz vor Überstrom. Stellen Sie sicher, dass die Verdrahtung und die Steckverbinder für den erwarteten Strom ausgelegt sind, und überprüfen Sie vor der Installation die Kompatibilität mit dem Endgerät.
