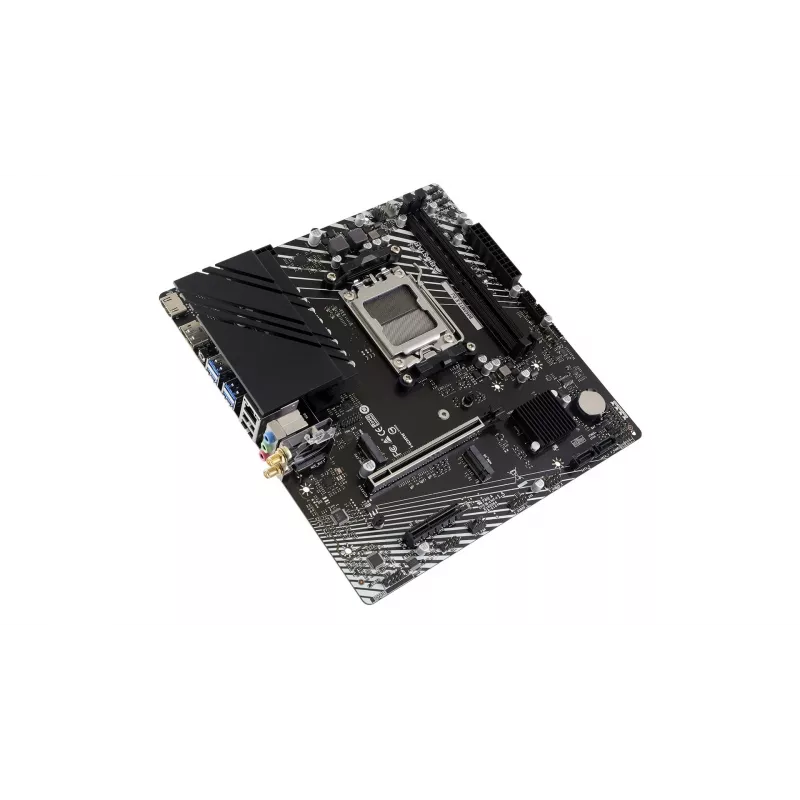

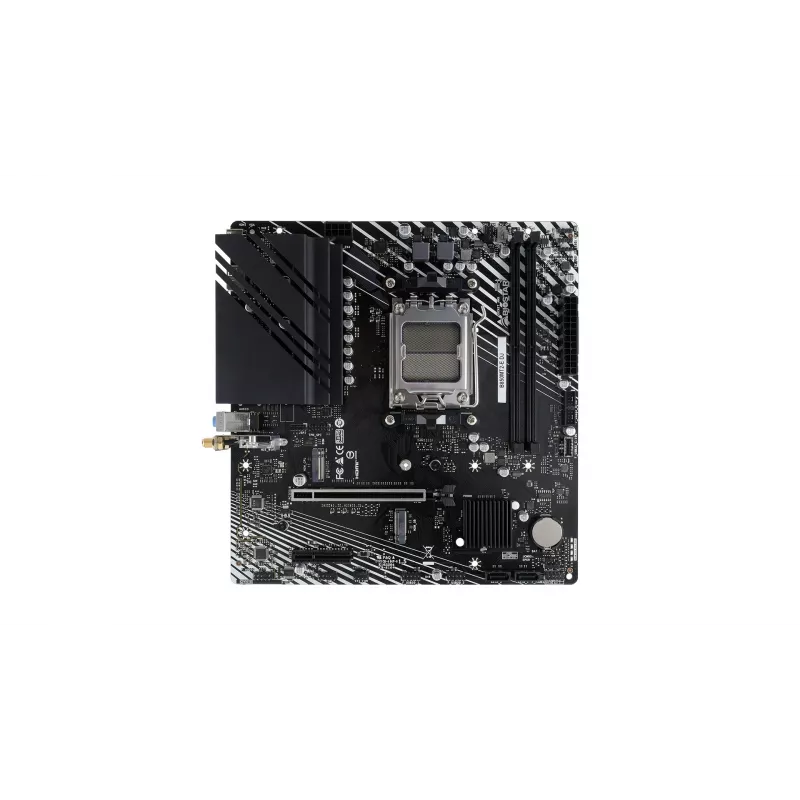

Motherboard BIOSTAR B850 SAM5 Micro-ATX

Das BIOSTAR B850 SAM5 Micro-ATX-Motherboard basiert auf dem AMD B850-Chipsatz und unterstützt AM5-Prozessoren (SAM5) in einem kompakten Micro-ATX-Formfaktor. Es bietet einen PCI-Express 4.0 x16-Steckplatz und einen PCI-Express 4.0 x4-Steckplatz, zwei M.2-Steckplätze für schnellen NVMe-Speicher, sowohl HDMI- als auch DisplayPort-Videoausgänge (die Verfügbarkeit der Videoausgabe hängt von der verbauten CPU ab), einen Realtek ALC897-Audio-Codec mit drei analogen Audioanschlüssen und einen 2,5-Gigabit-LAN-Port. Das Board bietet eine breite Palette an kabelgebundenen Konnektivitätsoptionen, darunter mehrere USB 2.0-, USB 3.2- und einen USB-C-Anschluss sowie SATA-Ports und RAID-Unterstützung.

Vorteile

Dieses Micro-ATX-Motherboard kombiniert AM5-CPU-Unterstützung mit moderner Konnektivität: PCIe 4.0-Erweiterung, zwei M.2-Steckplätze für NVMe-Laufwerke und Multi-Gigabit-LAN. Integrierte Videoausgänge (HDMI und DisplayPort) ermöglichen die Nutzung von CPUs mit integrierter Grafik. Ein USB-C-Anschluss und zahlreiche USB 3.2-Anschlüsse unterstützen moderne Peripheriegeräte und schnelle Datenübertragung. Hardware-RAID für SATA und NVMe sowie ein TPM-Header bieten Optionen für Speicherredundanz und Plattformsicherheit.

Geeignet für

• Kompakte Desktop-Builds, bei denen AM5-CPU-Unterstützung benötigt wird
• Heim- oder Büro-PCs, die mehrere Hochgeschwindigkeitsspeicherlaufwerke (NVMe + SATA) benötigen
• Systeme mit diskreten GPUs oder, wenn die CPU über iGPU verfügt, Onboard-Videoausgängen
• Benutzer, die schnelles kabelgebundenes Netzwerk mit 2,5-Gigabit-LAN benötigen

Technische Daten

• Chipsatz: AMD B850
• CPU-Sockel: SAM5 (AM5)
• Formfaktor: Micro-ATX
• Erweiterungssteckplätze: 1× PCIe 4.0 x16, 1× PCIe 4.0 x4
• Speicher: 2× M.2-Steckplätze, SATA mit RAID-Unterstützung (SATA 0,1,10), NVMe RAID (0,1,10)
• Videoausgänge: 1× HDMI, 1× DisplayPort (abhängig von der CPU-iGPU)
• Audio: Realtek ALC897, 3× analoge Audioanschlüsse
• LAN: 2,5-Gigabit-RJ45
• USB: 6× USB 2.0, 6× USB 3.2, 1× USB-C
• Sonstiges: TPM-Header

Verwendung

Installieren Sie eine kompatible SAM5-CPU und die erforderliche Kühlung gemäß den Anweisungen des CPU- und Kühlerherstellers, setzen Sie Speichermodule in die entsprechenden DIMM-Steckplätze ein und montieren Sie das Motherboard in ein Micro-ATX-kompatibles Gehäuse. Schließen Sie die Netzteilkabel an (24-poliger ATX- und CPU-Stromanschluss), schließen Sie Speicherlaufwerke an die M.2-Steckplätze oder SATA-Ports an und installieren Sie bei Bedarf eine dedizierte GPU in den PCIe x16-Steckplatz. Verbinden Sie die Frontpanel-Anschlüsse, USB-Header und Gehäuse-Audio mit den entsprechenden Motherboard-Headern. Konfigurieren Sie die BIOS/UEFI-Einstellungen für die Bootreihenfolge, Speicher-RAID (falls verwendet) und aktivieren Sie TPM, falls erforderlich.

Empfehlungen

Verwenden Sie hochwertige DDR5-Speichermodule, die von der AM5-Plattform unterstützt werden, stellen Sie sicher, dass das BIOS auf die neueste Version aktualisiert ist, um beste CPU-Kompatibilität und Stabilität zu gewährleisten, und verwenden Sie eine angemessene Gehäusebelüftung, um die Temperaturen bei Verwendung von Hochleistungs-CPUs oder mehreren Speichergeräten niedrig zu halten.
