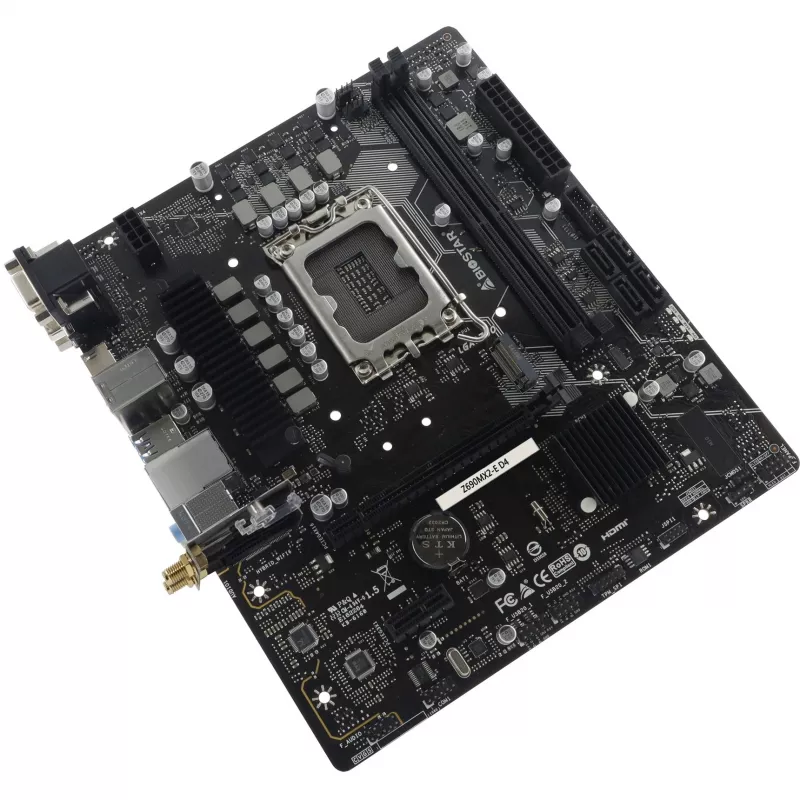

Motherboard BIOSTAR Z690MX2-E D4 micro ATX, Intel Z690, LGA 1700, DDR4, 2x DIMM, 64GB, 2.5Gb LAN, 4x SATA III, 1x M.2

Das Biostar Z690MX2-E D4 ist ein Micro-ATX-Motherboard mit dem Intel Z690 Chipsatz und einem LGA 1700 Sockel, kompatibel mit Intel Core i3 und i5 Prozessoren der 12. bis 14. Generation. Es unterstützt DDR4-Arbeitsspeicher bis zu 64 GB auf zwei DIMM-Steckplätzen, bietet M.2- und SATA-III-Speicher mit RAID 0/1/5/10-Unterstützung und verfügt über 2,5-Gigabit-Ethernet für schnellere Netzwerkkonnektivität. Integrierte Videoausgänge umfassen HDMI und DVI, und das Board bietet moderne Firmware- und Dienstprogrammfunktionen wie UEFI-BIOS, BIO-Flasher und Smart Update.

Vorteile

Der Z690-Chipsatz liefert breite Plattformleistung für Gaming, Content-Erstellung und Produktivitätsaufgaben. Integriertes 2,5G-Ethernet (Realtek RTL8125B) verbessert den Netzwerkdurchsatz im Vergleich zu Standard-Gigabit-LAN. Onboard-HDMI-4K2K- und DVI-Ausgänge unterstützen hochauflösende Displays. Erhöhte Haltbarkeit wird durch Super Durable Solid Caps gewährleistet, und Systemstabilität sowie Komfort werden durch Funktionen wie A.I FAN, Debug LED und BIO-Flasher für einfache BIOS-Updates unterstützt. Das UEFI-BIOS bietet eine grafische Oberfläche für unkomplizierte Einrichtung und Optimierung.

Geeignet für

• Kompakte Gaming-PC-Builds mit LGA-1700-Intel-CPUs
• Heim- oder Büroproduktivitätssysteme, die schnelles Networking benötigen
• Content-Creation-Rechner, die M.2-NVMe- oder SATA-SSD-Speicher benötigen
• Benutzer, die einfache BIOS-Updates und Systemüberwachungstools bevorzugen

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel Z690
• Sockel: LGA 1700 (kompatibel mit Intel Core der 12.–14. Generation)
• Arbeitsspeicher: 2 × DDR4-DIMM-Steckplätze, bis zu 64 GB
• Speicher: M.2 und SATA III (RAID 0/1/5/10 unterstützt)
• LAN: 2,5-Gigabit-Ethernet (Realtek RTL8125B)
• Videoausgänge: HDMI (4K2K) und DVI
• Audio: HD Audio
• Erweiterung: PCIe x1 (Gen3.x) Steckplatz

Verwendung

Installieren Sie das Motherboard in einem kompatiblen Micro-ATX-Gehäuse und montieren Sie eine LGA-1700-CPU gemäß den Anweisungen von Intel und Biostar. Bestücken Sie die DDR4-DIMMs in den beiden Speichersteckplätzen, schließen Sie die Netzteilkabel an und verbinden Sie Speichergeräte je nach Bedarf mit den M.2- und SATA-Anschlüssen. Schließen Sie ein Display über HDMI oder DVI an und verbinden Sie Peripheriegeräte mit den hinteren I/O-Anschlüssen. Verwenden Sie das UEFI-BIOS für die Erstkonfiguration, aktivieren Sie gewünschte RAID-Modi, wenn mehrere Laufwerke verwendet werden, und passen Sie die Lüfterprofile mit A.I FAN für optimale Kühlung an.

Empfehlungen

Für stabile Leistung aktualisieren Sie das UEFI-BIOS mit BIO-Flasher oder Smart Update, bevor Sie das Betriebssystem installieren, verwenden Sie eine angemessene Kühlung für Hochleistungs-CPUs und schließen Sie einen 2,5G-fähigen Switch oder Router an, um den 2,5G-Ethernet-Durchsatz zu nutzen.
