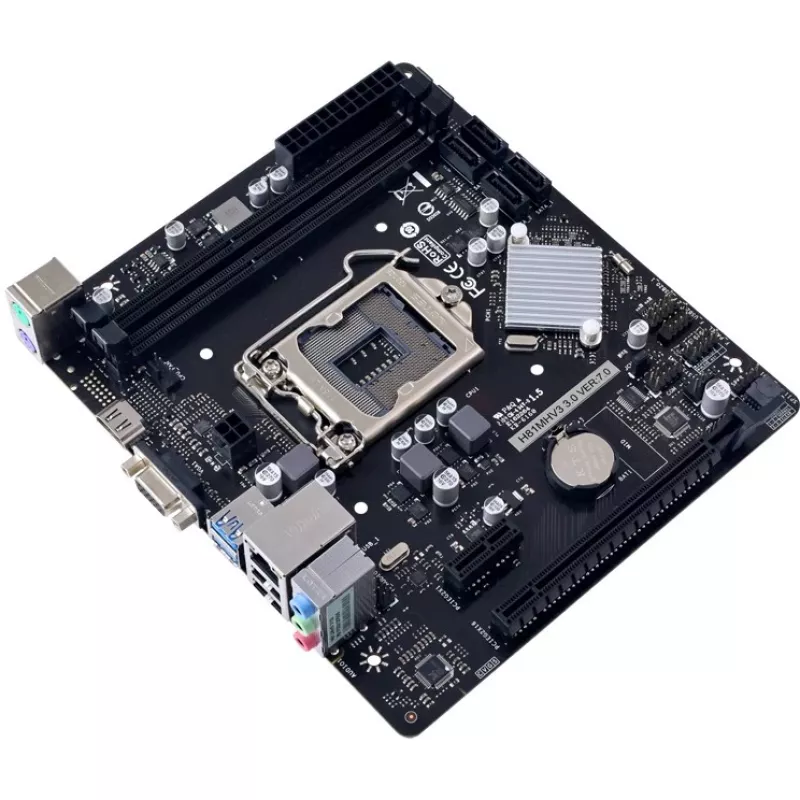

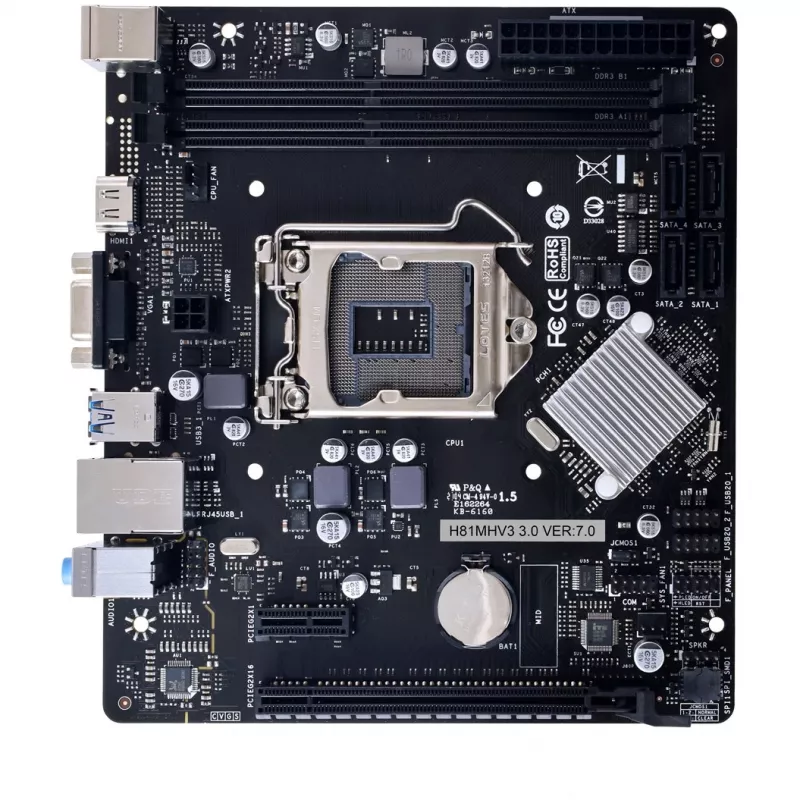

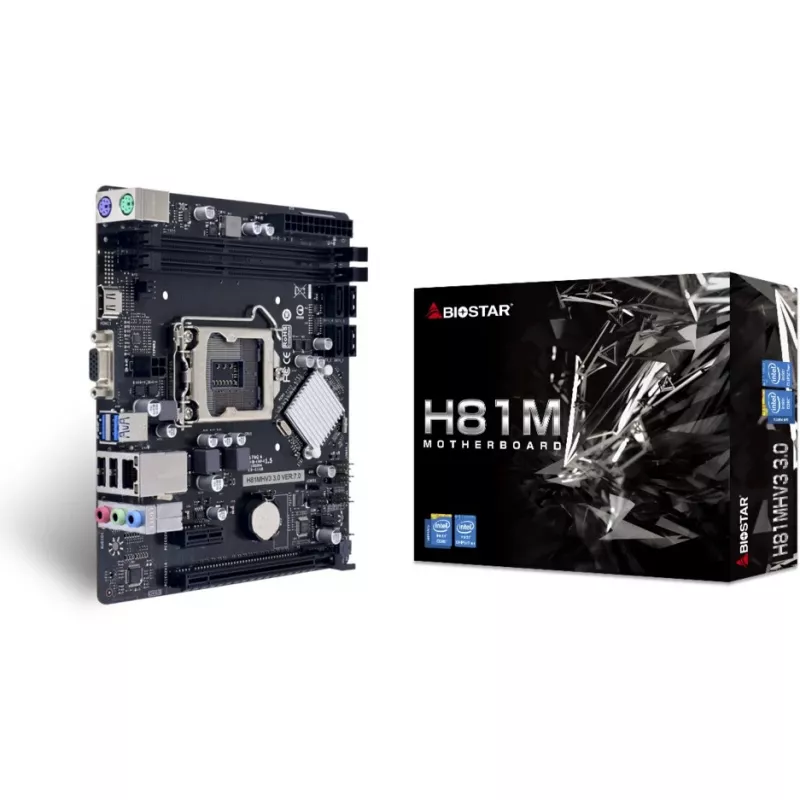

Motherboard BIOSTAR H81MHV3 3.0 — Micro ATX, LGA 1150, Intel H81, 2x DDR3 DIMM (max. 16 GB), SATA II/III, Gigabit LAN, HDMI, VGA

Das Biostar H81MHV3 3.0 ist ein Micro-ATX-Motherboard mit dem Intel H81-Chipsatz, das für Intel Core-, Pentium- und Celeron-Prozessoren der 4. Generation mit LGA1150-Sockel entwickelt wurde. Es unterstützt DDR3-SDRAM bis zu 16 GB über zwei DIMM-Steckplätze, SATA-II- und SATA-III-Speicherschnittstellen, integriertes HDMI mit HDCP, USB 3.2 Gen1 Typ-A-Anschlüsse und Onboard-Audio. Das Board verfügt über Funktionen zur Verbesserung der Zuverlässigkeit wie Solid Capacitors, feuchtigkeitsbeständiges PCB, ESD-Schutz und OC/OV/OH-Schutz und bietet ein integriertes BIOS-Update-Tool (BIO-Flasher) für einfache Firmware-Upgrades.

Vorteile

Dieses Motherboard kombiniert die Kompatibilität des Intel H81-Chipsatzes mit einem kompakten Micro-ATX-Formfaktor, der für kleine Builds geeignet ist, native Unterstützung für USB 3.2 Gen1 und SATAIII 6 Gbit/s für schnellere Datenübertragungen und integrierte HDMI-4K2K-Ausgabe mit HDCP für hochauflösende Darstellung. Langlebigkeitsfunktionen wie Super Durable Solid Caps und feuchtigkeitsbeständiges PCB erhöhen die Lebensdauer der Komponenten, während ESD- und OC/OV/OH-Schutz dazu beitragen, das System vor elektrischen Schäden zu bewahren. BIO-Flasher vereinfacht BIOS-Updates, ohne dass eine Betriebssystemumgebung erforderlich ist.

Geeignet für

• Kompakte Desktop-Builds und Büro-PCs
• Systeme mit Intel LGA1150-Prozessoren der 4. Generation (Celeron, Pentium, Core i3/i5/i7)
• Einfache Multimedia- und Videoausgabe über HDMI (einschließlich 4K2K bei unterstützten Auflösungen)
• Dateispeicherung für Zuhause oder Kleinunternehmen mit SATAIII-Laufwerken

Wichtige Spezifikationen

• Chipsatz: Intel H81
• Sockel: LGA1150 (Intel Core/Pentium/Celeron der 4. Generation)
• Formfaktor: Micro ATX
• Arbeitsspeicher: 2 x DDR3-DIMM-Steckplätze, bis zu 16 GB
• Speicher: SATA II und SATA III (6 Gbit/s)
• USB: USB 3.2 Gen1 Typ-A (bis zu 5 Gbit/s), USB 2.0 Unterstützung
• Videoausgang: HDMI mit HDCP, unterstützt 4K2K-Auflösungen, sofern von der CPU-iGPU unterstützt
• Audio: HD Audio
• Netzwerk: Gigabit Ethernet (Onboard)
• Langlebigkeit/Funktionen: Super Durable Solid Caps, feuchtigkeitsbeständiges PCB, ESD-Schutz, OC/OV/OH-Schutz, BIO-Flasher

Verwendung

Installieren Sie das Biostar H81MHV3 3.0 in ein kompatibles Micro-ATX-Gehäuse und befestigen Sie es an den Abstandshaltern. Setzen Sie einen kompatiblen LGA1150-Prozessor ein und bringen Sie den empfohlenen CPU-Kühler an, dann setzen Sie bis zu zwei DDR3-Module gemäß den unterstützten Spezifikationen ein. Schließen Sie SATA-Speichergeräte an die SATA-Anschlüsse an und verbinden Sie die Frontpanel- und Rück-I/O-Kabel gemäß dem Motherboard-Handbuch. Schließen Sie ein Display über den integrierten HDMI-Anschluss für die Videoausgabe an und nutzen Sie die USB 3.2 Gen1-Anschlüsse für Hochgeschwindigkeitsperipherie. Verwenden Sie das BIO-Flasher-Tool mit einem USB-Laufwerk, das die BIOS-Datei enthält, um die Firmware bei Bedarf vor der Installation des Betriebssystems zu aktualisieren.

Empfehlungen

Verwenden Sie Speichermodule, die den DDR3-Spezifikationen des Motherboards entsprechen und das Maximum von 16 GB nicht überschreiten. Für einen zuverlässigen Langzeitbetrieb verwenden Sie hochwertige Netzteile und Kühlung, halten Sie das Board in einer feuchtigkeitsarmen Umgebung und wenden Sie BIOS-Updates über BIO-Flasher an, wenn von Biostar empfohlen, um Kompatibilität und Sicherheit zu gewährleisten.
