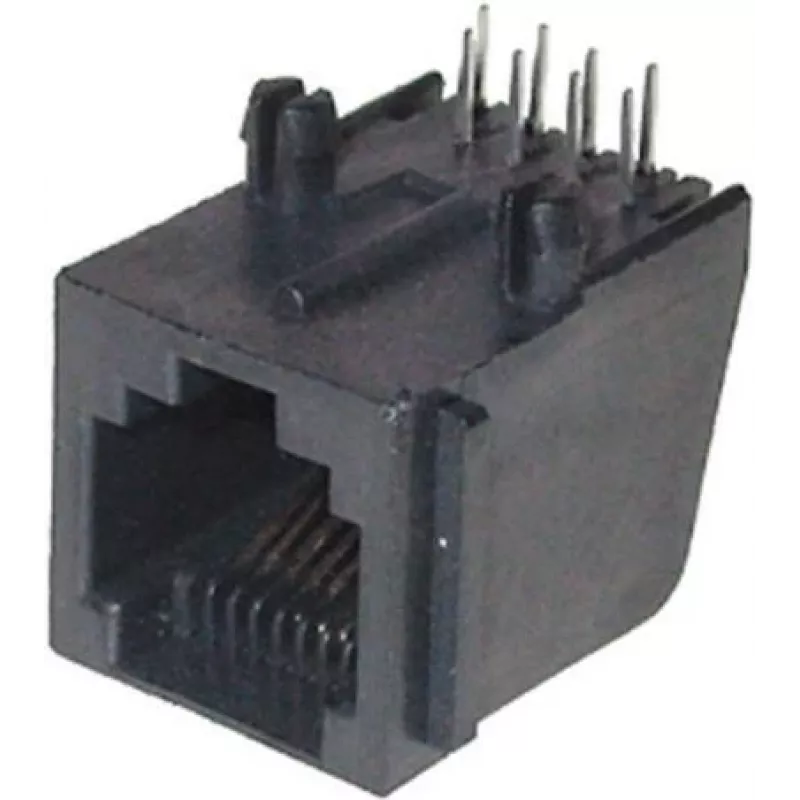

Modularbuchse ShiverPeaks 79220 – 8/8 ungeschirmt, für Printmontage

Die Modularbuchse ShiverPeaks 79220 ist ein 8/8-ungeschirmter Steckverbinder, der für die Printmontage auf Leiterplatten entwickelt wurde. Die Komponente bietet acht Kontaktpaare, die für die standardmäßige modulare Verkabelung ausgelegt sind, und ist für die feste Installation in Telekommunikations-, Netzwerk- und Steuerungsgeräten konzipiert, bei denen eine ungeschirmte modulare Verbindung erforderlich ist. Der Formfaktor des Steckverbinders unterstützt das direkte Löten auf der Platine und lässt sich mit gängigen PCB-Layouts für Modularbuchsen integrieren.

Vorteile

Der ShiverPeaks 79220 bietet kompakte Abmessungen und eine konsistente Kontaktanordnung, die das Platinendesign und die Montage vereinfachen. Seine ungeschirmte Konfiguration reduziert die Materialkomplexität und gewährleistet gleichzeitig einen zuverlässigen elektrischen Kontakt für die modulare Verkabelung. Die Buchse ist für eine dauerhafte, langfristige Montage auf Leiterplatten vorgesehen und mit branchenüblichen modularen Steckern in Anwendungen kompatibel, die keine zusätzliche elektromagnetische Abschirmung erfordern.

Geeignet für

• Telekommunikations- und Sprachgeräte, die modulare Buchsenverbindungen benötigen
• Netzwerkgeräte und Patchpanels mit PCB-montierten Steckverbindern
• Steuerungssysteme und Industrieelektronik mit festen, platinenmontierten Schnittstellen

Wichtige Spezifikationen

• Steckverbindertyp: Modularbuchse, ungeschirmt
• Kontaktkonfiguration: 8 Paare (8/8)
• Montageart: Print-/PCB-Montage für gelötete Installation
• Kontaktschnittstelle: Standard-Modularstecker-Paarung
• Typische Verwendung: Fest platinenmontierte modulare Verbindung für Daten- und Sprachsignale

Verwendung

Bereiten Sie das PCB-Footprint gemäß dem vom Hersteller empfohlenen Pad-Layout vor und stellen Sie eine korrekte Ausrichtung während der Montage sicher. Platzieren Sie die Buchse so auf der Platine, dass die Kontaktanschlüsse mit den Lötpads übereinstimmen, und löten Sie dann unter Verwendung geeigneter Reflow- oder Wellenlötparameter für das Material und die Beschichtung der Buchse. Überprüfen Sie nach dem Löten die mechanische Stabilität und die elektrische Kontinuität zwischen den Kontakten und dem passenden Modularstecker, um eine ordnungsgemäße Funktion sicherzustellen.

Empfehlungen

Verwenden Sie den Steckverbinder in Umgebungen, in denen ungeschirmte Verbindungen akzeptabel sind; vermeiden Sie Installationen mit hohen elektromagnetischen Störungen ohne zusätzliche Abschirmmaßnahmen. Befolgen Sie die standardmäßigen ESD- und Lötverfahren und überprüfen Sie die Kompatibilität mit dem gewählten Modularsteckertyp und der Kabelkategorie für eine zuverlässige Signalübertragung.
