Miniatur-Leitungsschutzschalter HiSmart NV821464 1P 40A Klasse C

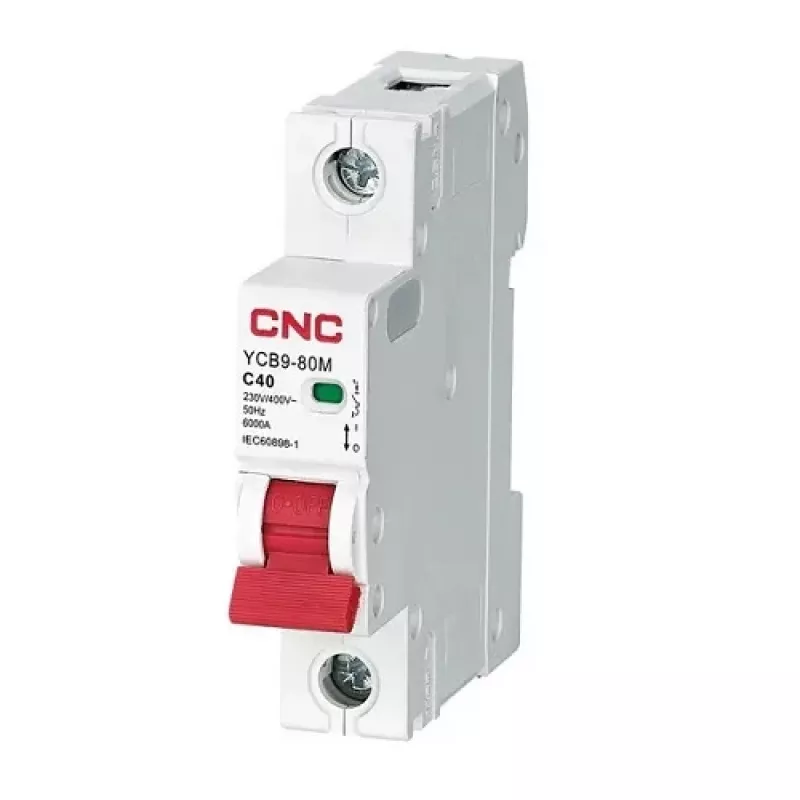

Miniatur-Leitungsschutzschalter HiSmart NV821464 1P 40A Klasse C ist ein einpoliges Schutzgerät mit einem Nennstrom von 40 A und einer C-Charakteristik. Es ist zum Schutz von Wohn- und leichten Gewerbekreisen vor Überlastungen und Kurzschlüssen ausgelegt und für die Montage auf Hutschienen (35 mm EN 60715) in Verteilern vorgesehen. Der Schutzschalter verfügt über eine klare Kontaktstellungsanzeige und eignet sich für Kabel- oder Stift-Sammelschienenanschlüsse.

Vorteile

Das Gerät bietet Überlast- und Kurzschlussschutz mit einem Bemessungsschaltvermögen von 6 kA und entspricht den Normen IEC/EN 60898-1. Sein flammwidriges Gehäuse bietet hohe Temperaturbeständigkeit und Schlagfestigkeit. Ein Anti-Fehlverdrahtungs-Kontaktanschlussblock verringert Verdrahtungsfehler, und die Kontaktstellungsanzeige zeigt die Zustände geschlossen (rot) und geöffnet (grün) zur schnellen visuellen Überprüfung an.

Geeignet für

• Schutz einphasiger Stromkreise in Wohnungsverteilern
• Leichte gewerbliche und kleine industrielle Stromkreise, die eine selektive C-Charakteristik erfordern
• Motorversorgte oder universelle Stromkreise, bei denen ein 40-A-Schutz erforderlich ist
• Hutschienenmontage mit Anschlüssen oben und unten

Wichtige Spezifikationen

• Polzahl: 1
• Bemessungsstrom (In): 40 A
• Auslösecharakteristik: C
• Bemessungsspannung (Ue): AC 230/400 V
• Isolationsspannung (Ui): 500 V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icu): 6000 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 6000 V
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 8.000 Schaltspiele
• Schutzart: IP20
• Anschlussarten: Kabel / Stift-Sammelschiene
• Leiter-/Sammelschienenquerschnitt: bis 25 mm² / 18-3 AWG
• Anschluss: oben und unten
• Montage: Hutschiene EN 60715 (35 mm) mit Schnellbefestigung
• Betriebstemperatur: -5°C bis +40°C (Tagesmittelwert <35°C)
• Lagertemperatur: -25°C bis +70°C
• Abmessungen: 85,5 x 78,8 x 18 mm
• Normen: IEC 60898-1 / EN 60898-1
• Garantie: 24 Monate

Verwendung

Montieren Sie den HiSmart NV821464 auf einer 35-mm-Hutschiene mit der Schnellbefestigung. Schließen Sie die ankommenden und abgehenden Leiter an die oberen bzw. unteren Klemmen an und stellen Sie sicher, dass die Leiterquerschnitte 25 mm² oder 18-3 AWG für Sammelschienen nicht überschreiten. Überprüfen Sie die korrekte Polarität und ziehen Sie die Klemmen fest, um lose Verbindungen zu vermeiden. Verwenden Sie die rot/grüne Kontaktstellungsanzeige, um den Schaltzustand vor dem Anlegen der Last zu bestätigen. Überschreiten Sie nicht den Nennstrom und verwenden Sie das Gerät nicht außerhalb des angegebenen Temperaturbereichs.

Empfehlungen

Für einen zuverlässigen Betrieb führen Sie Installation und Wartung gemäß den geltenden elektrischen Vorschriften und Normen durch. Stellen Sie sicher, dass der Schutzschalter für den geschützten Stromkreis angemessen dimensioniert ist und bei Bedarf mit vorgeschalteten Schutzeinrichtungen koordiniert wird. Überprüfen Sie die Anschlüsse regelmäßig und tauschen Sie den Schutzschalter aus, wenn die mechanische oder elektrische Lebensdauer erreicht ist.
