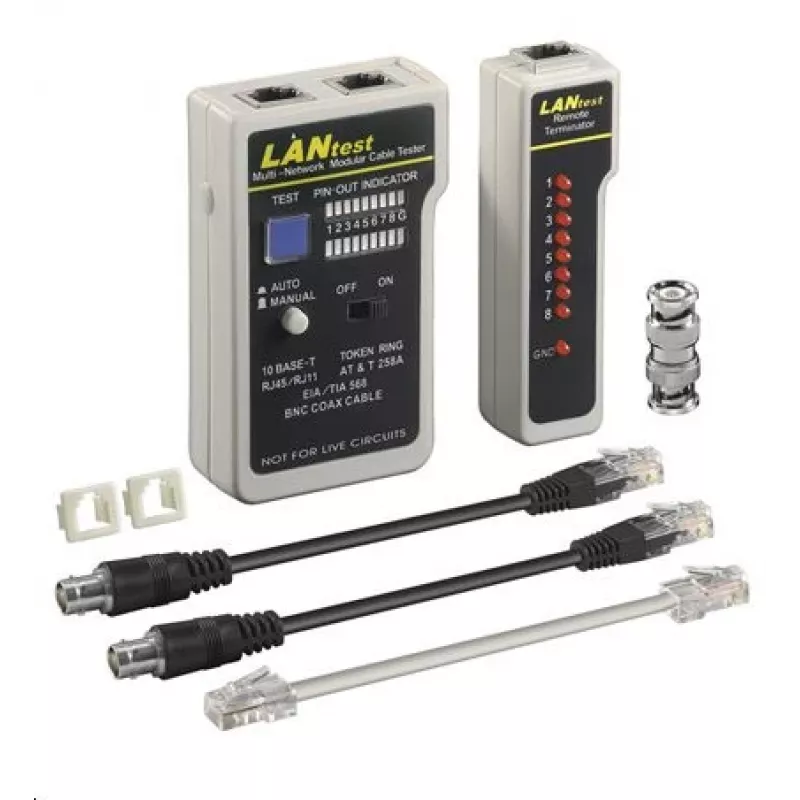

Microconnect CAB-TEST4 Netzwerkkabeltester Grau

Der Microconnect CAB-TEST4 ist ein kompakter Netzwerkkabeltester für RJ11/RJ12/RJ45-Anschlüsse, der entwickelt wurde, um die Durchgängigkeit zu prüfen und Unterbrechungen oder Paarvertauschungen in Daten- und Telefonverkabelungen zu erkennen. Ausgelegt für CAT5- und CAT6-Netzwerkverkabelungen sowie ISDN-Verbindungen unterstützt der Tester die schnelle Überprüfung der korrekten Pin-zu-Pin-Konnektivität und Schirmung.

Vorteile

Das Gerät bietet eine klare LED-basierte Verbindungsprüfung für acht einzelne Leiter plus Schirmung und ermöglicht die schnelle Erkennung von Unterbrechungen, Kurzschlüssen und vertauschten Paaren. Seine kompakten Abmessungen (80 mm × 23 mm × 57 mm) und die leichte Bauweise machen ihn tragbar für den Feldeinsatz. Der Tester wird mit einer 9-V-Batterie betrieben (nicht im Lieferumfang enthalten) und bietet eine unkomplizierte Bedienung ohne externe Stromquellen.

Geeignet für

• Testen von CAT5- und CAT6-Ethernet-Patch- und Patchpanelkabeln
• Überprüfen von ISDN- und Telefonverkabelungen (RJ11/RJ12)
• Identifizieren von Durchgängigkeitsproblemen, offenen oder kurzgeschlossenen Drähten und Paarvertauschungen

Technische Spezifikationen

• Marke: MicroConnect
• Modell: CAB-TEST4
• Unterstützte Anschlüsse: RJ11, RJ12, RJ45
• Geeignete Kabeltypen: CAT5, CAT6, ISDN/Telefon
• Anzeigen: LED für 8 Leiter + Schirmung
• Stromversorgung: 9-V-Batterie (nicht im Lieferumfang enthalten)
• Abmessungen: 80 mm (B) × 23 mm (T) × 57 mm (H)
• MPN: CAB-TEST4
• EAN: 5711045330384

Anwendung

Legen Sie eine 9-V-Batterie in den Tester ein und verbinden Sie ein Ende des Kabels mit der Haupteinheit und das andere Ende mit dem Fernabschluss, falls vorhanden. Aktivieren Sie den Tester entsprechend dem Geräteschalter und beobachten Sie die LED-Sequenz, um die korrekte Pin-Belegung und Schirmung zu bestätigen. Verwenden Sie die LEDs, um offene Drähte, Kurzschlüsse oder Paarverdrehungen zu erkennen, und interpretieren Sie die Ergebnisse, indem Sie das LED-Muster mit der erwarteten gerade-Through- oder Crossover-Verdrahtungskonfiguration vergleichen.

Empfehlungen

Für zuverlässige Ergebnisse sorgen Sie für saubere Kontakte und testen Sie beide Enden langer Kabelstrecken. Ersetzen Sie die 9-V-Batterie, wenn die LED-Helligkeit nachlässt. Verwenden Sie das Gerät in trockenen Umgebungen und bewahren Sie den Tester in einer Schutzhülle auf, um mechanische Schäden zu vermeiden.
