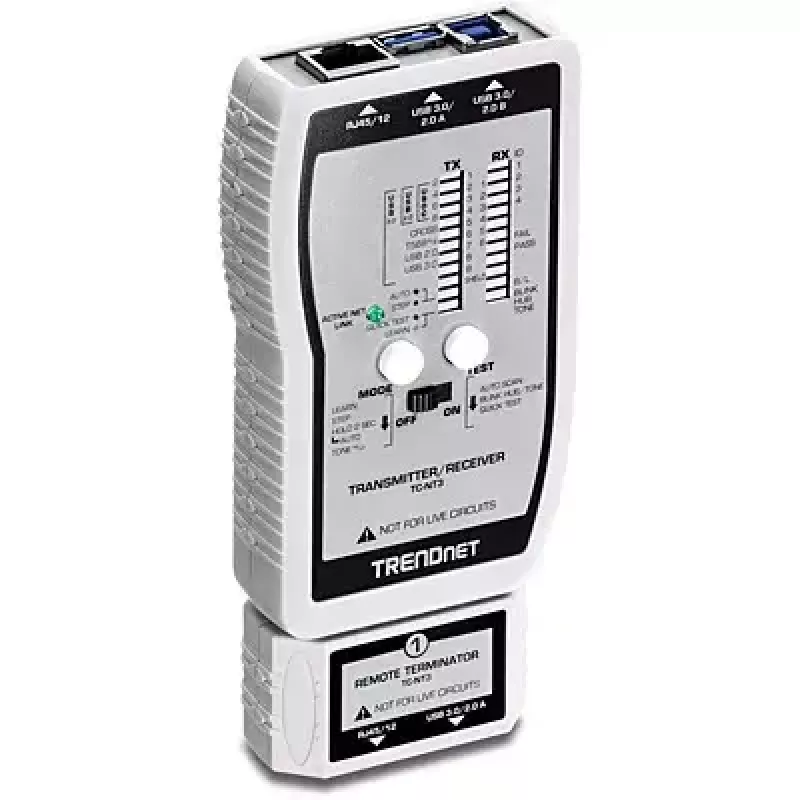

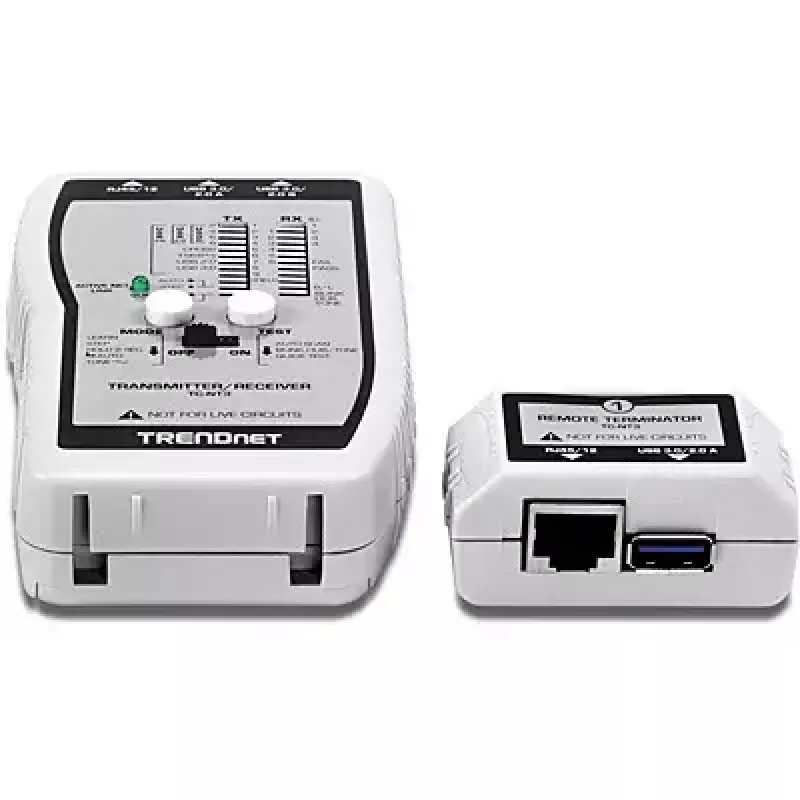

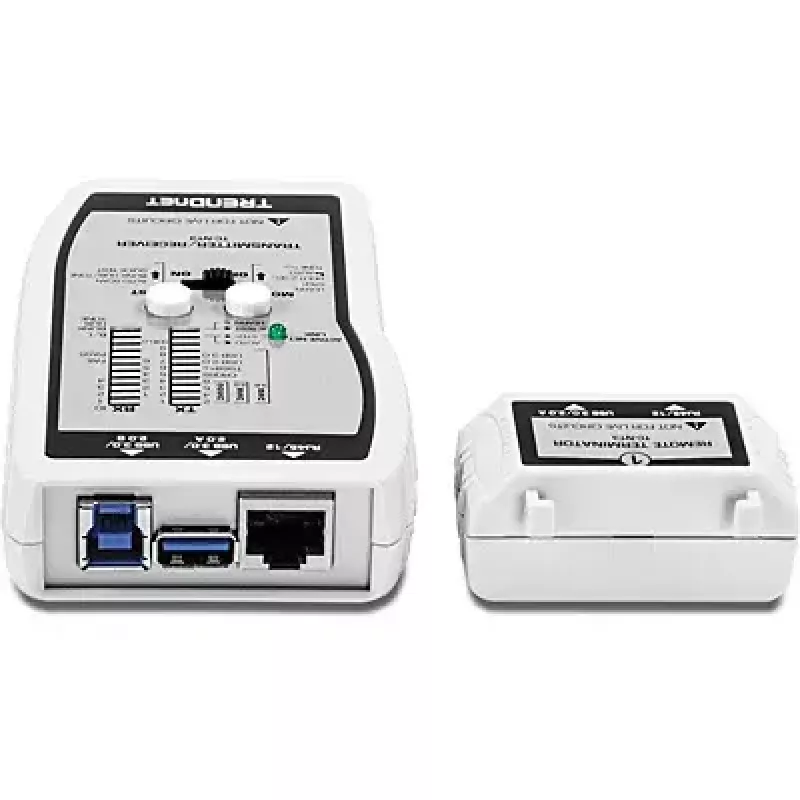

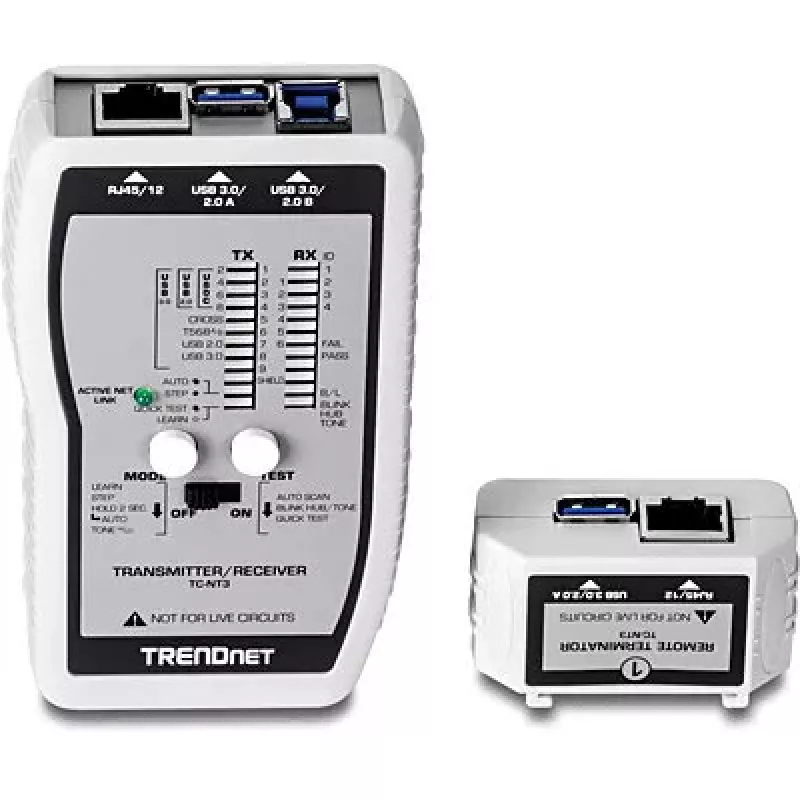

Netzwerkkabeltester Trendnet TC-NT3

Der TRENDnet TC-NT3 ist ein kompakter Netzwerkkabeltester, der für Techniker entwickelt wurde, die LAN-, Sprach-, Video- und USB-Verkabelung installieren und warten. Das Gerät überprüft die Pin-Konfiguration und den Durchgang von Twisted-Pair- und USB-Kabeln, kann Kabellängenfehler bis zu 300 Meter melden und verfügt über eine abnehmbare Remote-Einheit sowie eine Transporttasche für den Außeneinsatz. Der Tester wird mit einer 9-V-Batterie betrieben und ist für den Handbetrieb dimensioniert (117 x 67 x 27 mm, 144 g).

Vorteile

Der TC-NT3 erkennt korrekte Verdrahtung, Unterbrechungen, Kurzschlüsse und gekreuzte Paare und bietet einen Schnelltestmodus für schnelle Bestanden/Nicht bestanden-Ergebnisse bei großen Mengen. Ein blinkender Hub-/Switch-Modus hilft, den spezifischen Port an einem verbundenen Switch oder Hub zu identifizieren. Das Kit enthält eine Remote-Einheit und passt in eine praktische Transporttasche für die Fehlerbehebung vor Ort.

Geeignet für

• Testen von RJ-45-Ethernet-Patchkabeln und Netzwerkdosen
• Überprüfen von Telefon- und anderen Sprachverkabelungen
• Prüfen des Durchgangs und der Pinbelegung von USB-Kabeln
• Außendiensttechniker bei Installation und Wartung

Wichtige Spezifikationen

• Modell: TC-NT3 (v1.0R)
• Tests: Sprach-, Daten-, Video- und USB-Kabel
• Maximale Testentfernung: bis zu 300 Meter
• Batterie: 9 V (nicht im Lieferumfang)
• Abmessungen: 117 x 67 x 27 mm
• Gewicht: 144 g

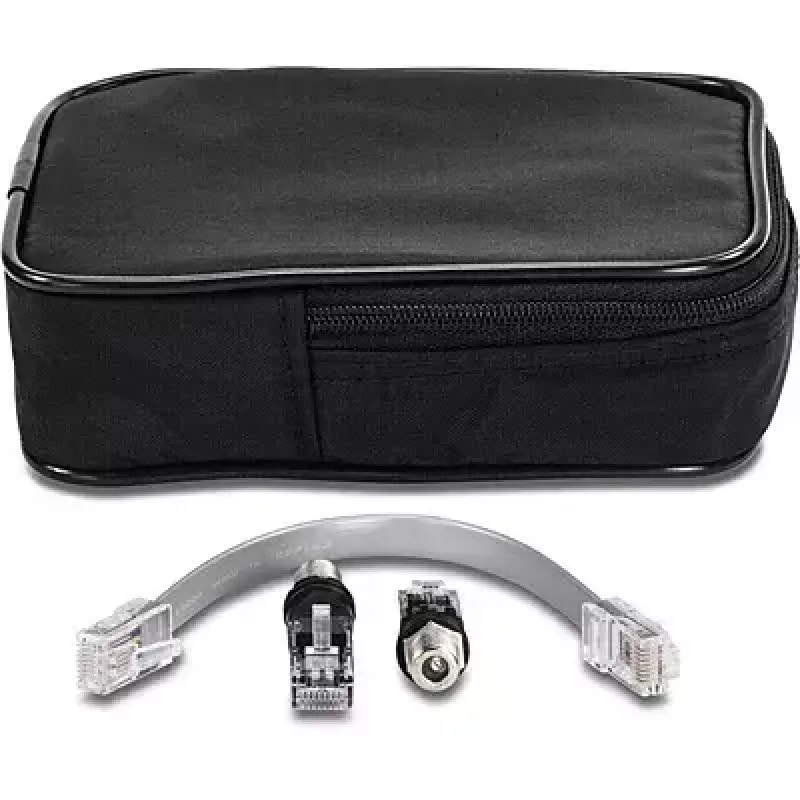

• Enthält abnehmbare Remote-Einheit und Transporttasche

Verwendung

Verbinden Sie ein Ende des Kabels mit der Haupteinheit und das andere Ende mit der Remote-Einheit oder dem entsprechenden Port. Wählen Sie den gewünschten Testmodus und führen Sie den Test aus. Display und Anzeigen melden korrekte Verdrahtung, Unterbrechung, Kurzschluss oder gekreuzte Paare und, falls zutreffend, die ungefähre Fehlerentfernung bis zu 300 m. Verwenden Sie den Schnelltestmodus, um schnelle Bestanden/Nicht bestanden-Ergebnisse für mehrere Kabel zu erhalten. Nutzen Sie den blinkenden Hub-/Switch-Modus, wenn Sie den Port an einem verbundenen Hub oder Switch lokalisieren müssen.

Empfehlungen

Verwenden Sie für genaue Ergebnisse eine frische 9-V-Batterie und stellen Sie sicher, dass die Stecker sauber und vollständig eingesteckt sind. Achten Sie beim Testen langer Strecken darauf, dass beide Enden für die Remote-Einheit zugänglich sind. Bewahren Sie die Haupteinheit, die Remote-Einheit und das Zubehör in der mitgelieferten Transporttasche auf, um die Komponenten während des Transports zu schützen.
