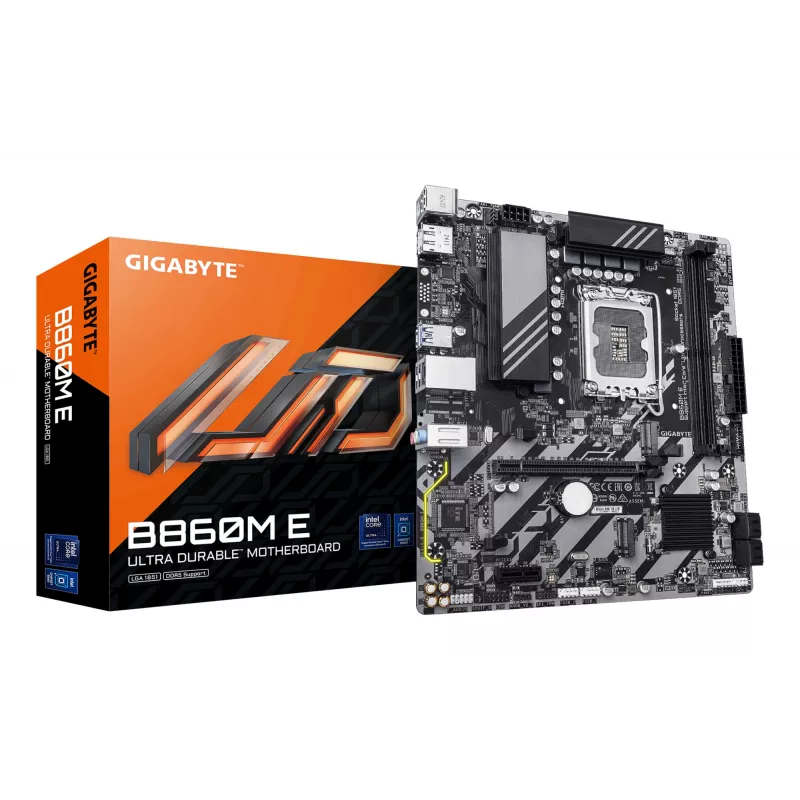

Micro-ATX-Mainboard GIGABYTE B860M E — LGA 1851 für Intel Core Ultra, DDR5 bis 8800 MHz (O.C.), 2×PCIe 4.0 M.2, 1GbE

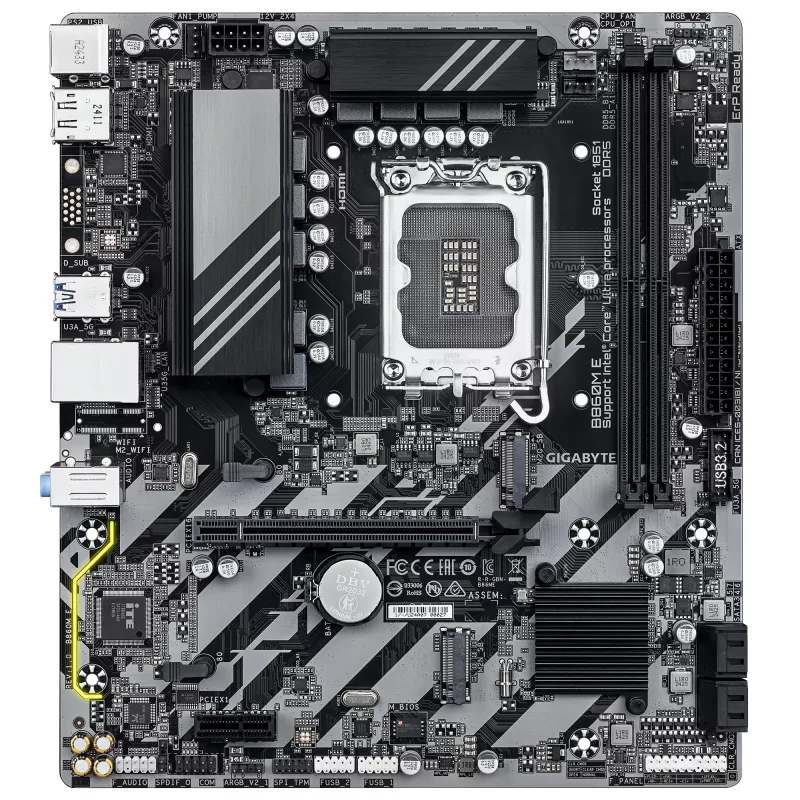

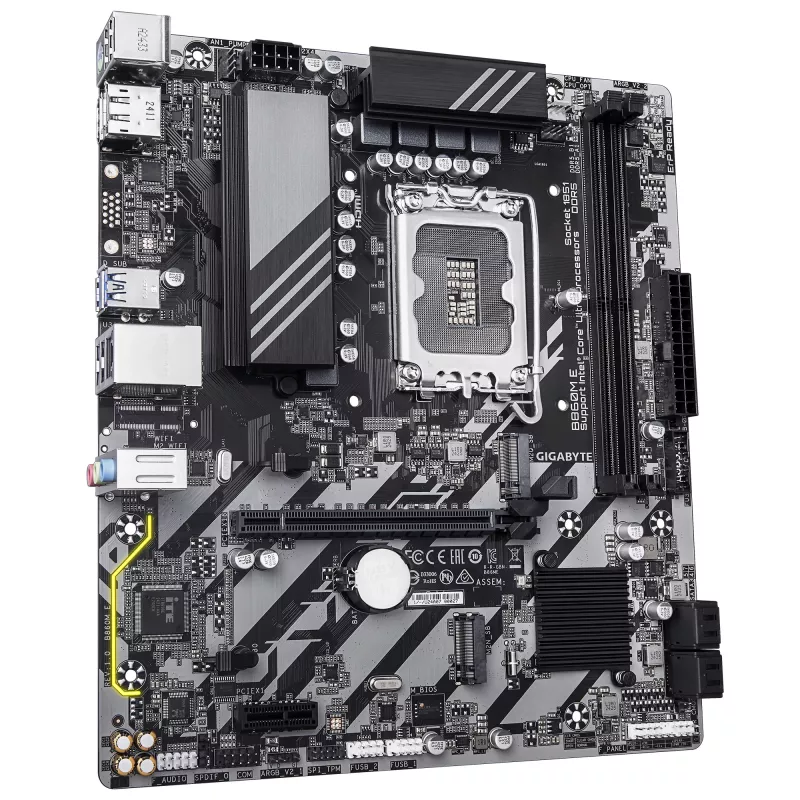

Das GIGABYTE B860M E ist ein Micro-ATX-Mainboard für Intel Core Ultra (Serie 2) Prozessoren mit LGA 1851 (Sockel V1). Es unterstützt DDR5-Speicher bis zu 128 GB mit Übertaktungspotenzial, bietet ein hybrides 4+1+2-VRM-Design für stabile Stromversorgung und verfügt über zwei PCIe 4.0 x4 M.2-Steckplätze, SATA III- und PCIe-Speicher mit RAID-Unterstützung, integrierte Display-Ausgänge und Gigabit-Ethernet, was es für kompakte Desktop- und Workstation-Builds geeignet macht.

Vorteile

Das Board kombiniert einen kompakten Micro-ATX-Formfaktor mit Funktionen, die normalerweise auf größeren Boards zu finden sind: stabile VRM-Phasen für zuverlässige CPU-Stromversorgung, Unterstützung für schnellen DDR5-Speicher und Übertaktungsfähigkeit, duale PCIe 4.0 M.2-Anschlüsse für schnelle NVMe-Speicher und benutzerfreundliche BIOS-Tools einschließlich AI Perfdrive und Q-Flash. Integrierte Netzwerk- und Display-Ausgänge bieten eine unkomplizierte Systemkonnektivität für den allgemeinen und professionellen Einsatz.

Geeignet für

• Kompakte Gaming-Builds mit Intel Core Ultra Prozessoren
• Content-Erstellung und Workstation-Systeme in Micro-ATX-Gehäusen
• Heim- oder Büro-Desktops, die Gigabit-Ethernet und integrierte Grafik benötigen
• Systeme, die mehrere NVMe-Laufwerke oder SATA-RAID-Konfigurationen erfordern

Wichtige Spezifikationen

• Formfaktor: Micro-ATX
• Chipsatz: Intel B860
• CPU-Sockel: LGA 1851 (Sockel V1) — Intel Core Ultra (Serie 2)
• Speicher: 2× DDR5-DIMM-Steckplätze, maximal 128 GB, bis zu 8800 MHz (O.C.) unterstützt
• Speicher: 2× PCIe 4.0 x4 M.2-Anschlüsse; SATA III; RAID 0/1/5/10-Unterstützung; bis zu 6 Laufwerke unterstützt
• Erweiterung: PCIe-Steckplätze einschließlich PCIe x16 mit EZ-Latch-Schnellverschluss
• Audio: Realtek ALC897, 7.1 Kanäle
• LAN: Realtek RTL8111H Gigabit Ethernet (1 GbE)
• BIOS: UEFI AMI 256 Mbit, ACPI 5.0, Clear-CMOS-Jumper
• Rückseitige I/O: HDMI, DisplayPort, USB 3.2 Gen1
• Gewicht: 0,89 kg

Verwendung

Installieren Sie das GIGABYTE B860M E in ein kompatibles Micro-ATX-Gehäuse und setzen Sie einen Intel Core Ultra (Serie 2) Prozessor in den LGA 1851-Sockel ein, wobei Sie die üblichen Antistatik-Vorsichtsmaßnahmen beachten. Setzen Sie DDR5-Speichermodule in die beiden DIMM-Steckplätze ein, installieren Sie Speichergeräte in den M.2-Steckplätzen oder SATA-Anschlüssen und schließen Sie die Stromkabel von einem kompatiblen Netzteil an. Aktualisieren oder konfigurieren Sie das UEFI-BIOS, um AI-Perdrive-Voreinstellungen anzuwenden, XMP/OC-Profile für DDR5 zu aktivieren (falls erforderlich) und RAID im BIOS zu konfigurieren, wenn mehrere Laufwerke verwendet werden. Schließen Sie Peripheriegeräte, Displays über HDMI oder DisplayPort und das Netzwerk über den Gigabit-Ethernet-Anschluss an.

Empfehlungen

Verwenden Sie ein hochwertiges, 80 PLUS zertifiziertes Netzteil und eine ausreichende CPU-Kühlung, um einen stabilen Betrieb beim Übertakten von DDR5-Speicher oder bei hohen Arbeitslasten zu gewährleisten. Halten Sie das BIOS auf dem neuesten Stand und aktivieren Sie die entsprechenden Speicherprofile für beste Kompatibilität und Leistung.
