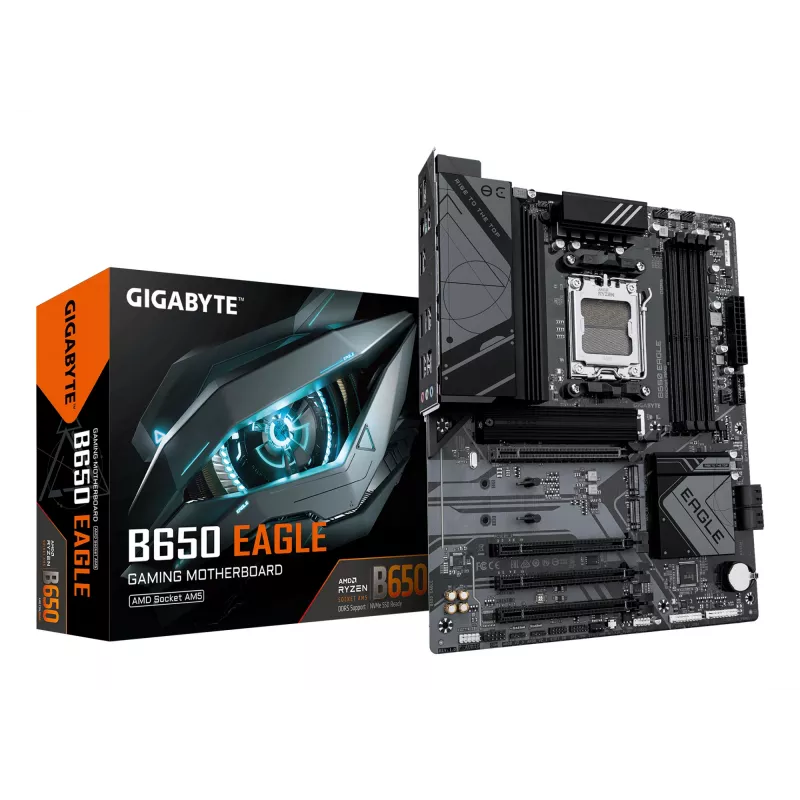

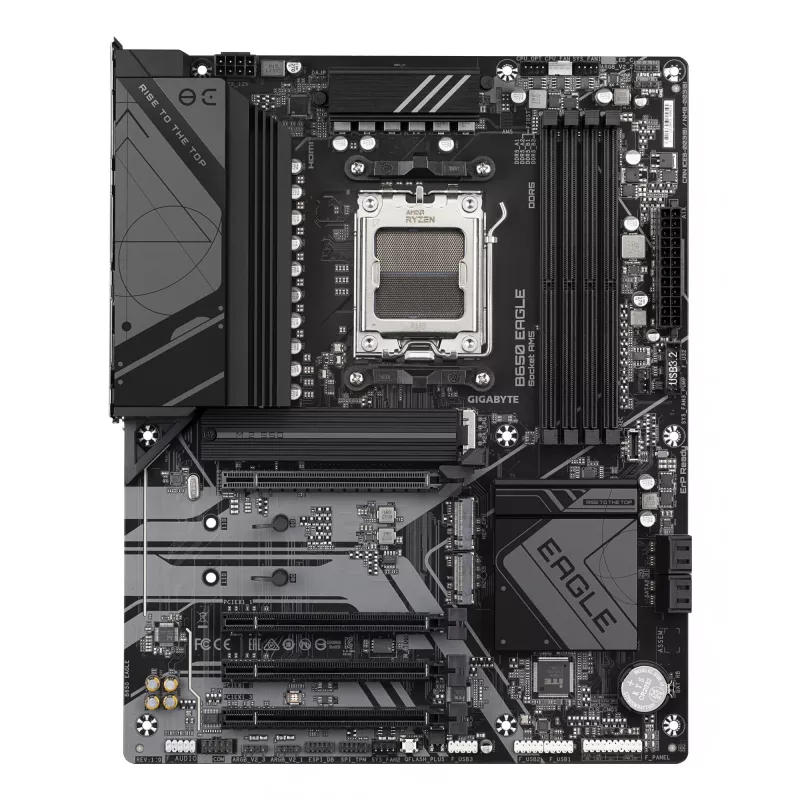

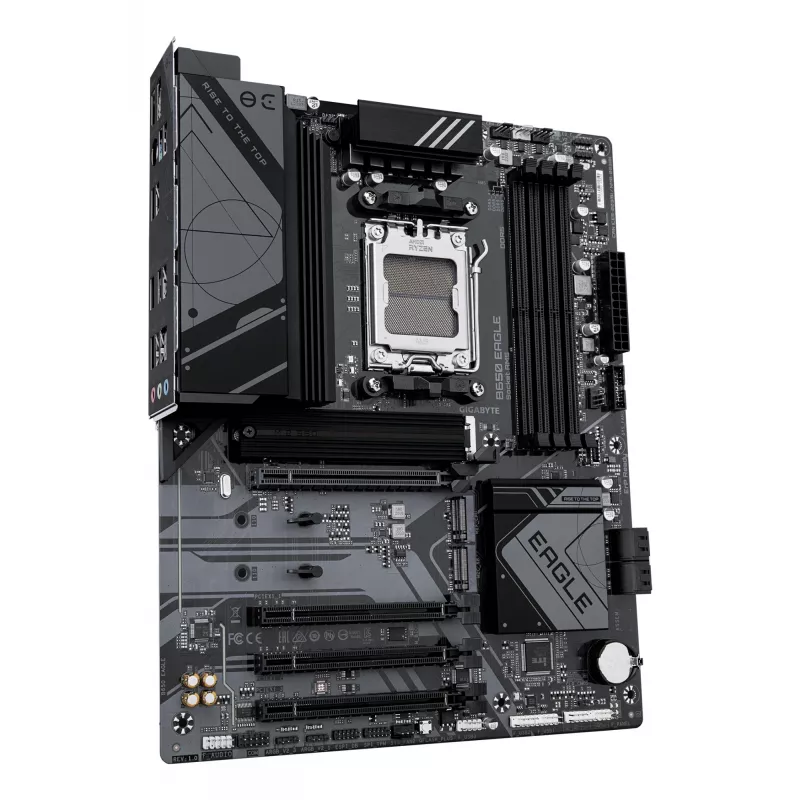

Mainboard GIGABYTE B650 EAGLE ATX, AMD B650-Chipsatz, Sockel AM5, DDR5, 4x DIMM, 3x M.2, PCIe 5.0 x16

Das GIGABYTE B650 EAGLE Mainboard ist ein ATX-Board auf Basis des AMD B650-Chipsatzes und für Socket AM5-Prozessoren ausgelegt. Es unterstützt AMD Ryzen 9000 Series CPUs und bis zu 256 GB DDR5-Speicher über vier Steckplätze (bis zu 7600 MHz OC). Das Board verfügt über ein 12+2+2-Phasen-VRM-Design für eine stabile Stromversorgung, einen PCIe 5.0 x16-Steckplatz, drei physische PCIe x16 (Gen3.x)-Steckplätze, zwei PCIe 4.0 M.2-Steckplätze, GbE-LAN und mehrere USB 3.2 Gen 2-Ports sowie RAID-Unterstützung für die Stufen 0, 1 und 10.

Vorteile

Das B650 EAGLE bietet eine robuste VRM-Konfiguration, die leistungsstarke AMD Ryzen 9000 CPUs und dauerhafte Workloads unterstützt. Native DDR5-Unterstützung und hohe Speicheroverclocking-Fähigkeit ermöglichen eine verbesserte Bandbreite und Reaktionsfähigkeit. Moderne Konnektivität einschließlich PCIe 5.0 für Grafikkarten oder Erweiterungen der nächsten Generation, zwei M.2 PCIe 4.0-Speichersteckplätze, GbE-LAN und USB 3.2 Gen 2-Ports sorgt für vielseitige Systemkonfigurationen und schnellen Datentransfer. Das ATX-Formfaktor bietet mehrere Erweiterungsoptionen für Zusatzkarten und Speicher.

Geeignet für

• Gaming-Systeme mit AMD Ryzen 9000 Series Prozessoren
• Content-Creation-Workstations, die schnellen DDR5-Speicher und NVMe-Speicher benötigen
• Allzweck- oder professionelle Stk., die mehrere Erweiterungssteckplätze und RAID-Unterstützung benötigen

Wichtige Spezifikationen

• Formfaktor: ATX
• Chipsatz: AMD B650
• Sockel: Socket AM5
• Speicher: 4 × DDR5-Steckplätze, bis zu 256 GB, bis zu 7600 MHz (OC)
• VRM-Design: 12+2+2 Phasen
• PCIe: 1 × PCIe 5.0 x16, 3 × physische PCIe x16 (Gen3.x)-Steckplätze
• M.2: 2 × PCIe 4.0 M.2-Steckplätze
• Speicher-RAID: Unterstützung für RAID 0, 1, 10
• Netzwerk: GbE LAN
• USB: USB 3.2 Gen 2-Ports

Verwendung

Bauen Sie das Mainboard in ein kompatibles ATX-Gehäuse ein und befestigen Sie es auf Abstandshaltern. Setzen Sie eine unterstützte Socket AM5 AMD Ryzen 9000 Series CPU gemäß den Installationsschritten des Sockelherstellers ein, tragen Sie Wärmeleitpaste auf und montieren Sie einen kompatiblen Kühler. Bestücken Sie die DDR5-Speichermodule in den empfohlenen Steckplätzen für den Dual- oder Quad-Channel-Betrieb und verbinden Sie Speichergeräte bei Bedarf mit den SATA- oder M.2-Steckplätzen. Installieren Sie Grafikkarten oder Erweiterungskarten in den PCIe-Steckplätzen, verbinden Sie die Front-Panel-Header, die Netzteilanschlüsse (24-polig ATX und CPU-Strom) und Peripheriegeräte. Konfigurieren Sie die BIOS/UEFI-Einstellungen, um die Speicherfrequenz, den Speicherlaufwerksmodus (einschließlich RAID, falls verwendet) und die Startreihenfolge zu überprüfen.

Empfehlungen

Verwenden Sie hochwertige DDR5-Speichermodule und einen leistungsfähigen CPU-Kühler, um die Systemstabilität unter Last zu erhalten. Wenn Sie Speicherübertaktung oder RAID-Arrays aktivieren, sichern Sie wichtige Daten und aktualisieren Sie das BIOS des Mainboards auf die neueste Version, um die beste Kompatibilität mit Ryzen 9000 Series Prozessoren und NVMe-Laufwerken zu gewährleisten.
