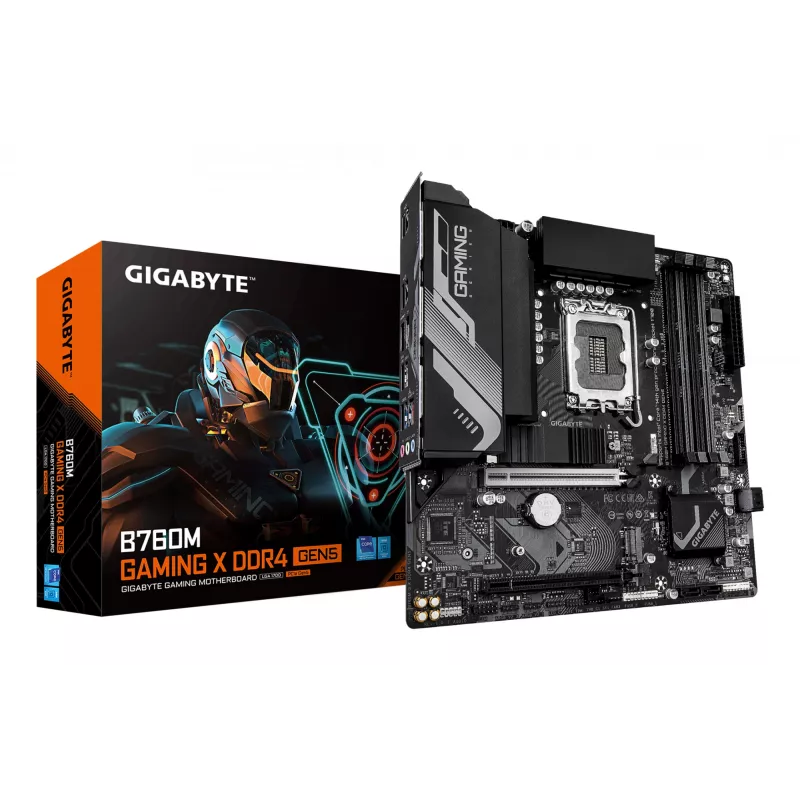

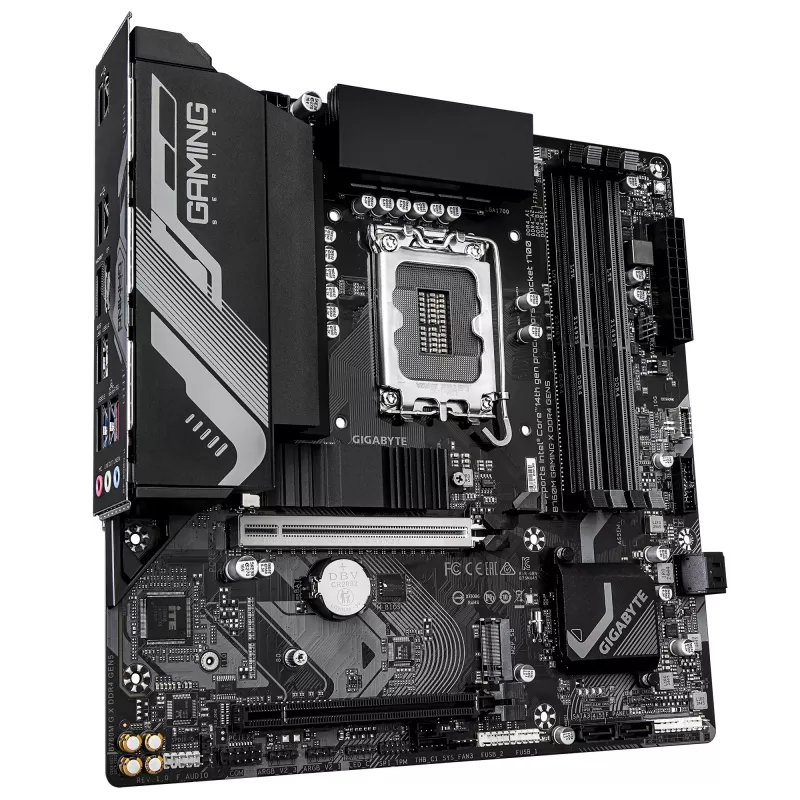

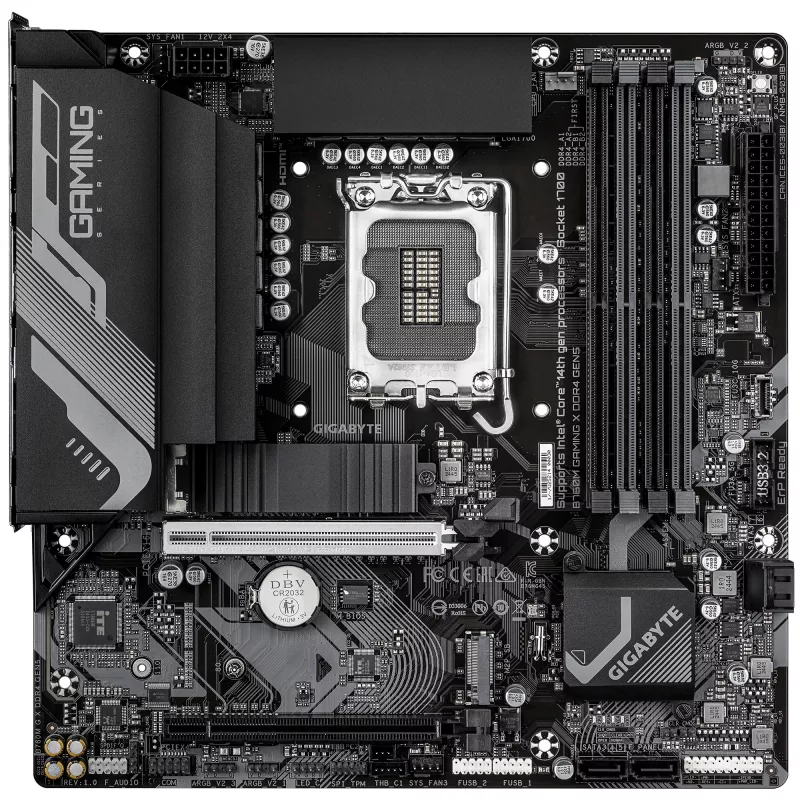

Motherboard GIGABYTE B760M GAMING X DDR4 GEN5, Micro ATX, LGA1700, B760, 4x DIMM bis 128 GB, 2x PCIe 4.0 M.2, 2.5GbE

GIGABYTE-Mainboards der Serien AORUS, AERO und GIGABYTE bieten eine ausgewogene Kombination aus Leistung, Konnektivität und Wärmemanagement für Systeme mit Intel-LGA-1700-Sockel. Diese Micro-ATX-B760-Mainboards unterstützen Intel-Prozessoren der 12. bis 14. Generation und DDR4-Speicher, bieten PCIe-Gen5-fähige Steckplätze und mehrere M.2-PCIe-4.0-Speicheranschlüsse und integrieren 2,5-GbE-Netzwerk sowie High-Definition-Audio für Desktop-Builds, die zuverlässige Alltags- und Spieleleistung erfordern.

Vorteile

Diese Mainboards kombinieren ein hybrides 8+1+1-Phasen-VRM-Design und fortschrittliche thermische Lösungen wie VRM Thermal Armor und M.2 Thermal Guard, um eine stabile Stromversorgung und niedrigere Komponententemperaturen zu gewährleisten. PCIe-Gen5-fähige Steckplätze, EZ-Latch-Schnellverschluss für den primären PCIe-x16-Steckplatz und verstärkte PCIe-Panzerung verbessern die Erweiterungsflexibilität und die Grafikkartenunterstützung. Front-USB-C-10-Gb/s-, DisplayPort- und HDMI-Ausgänge sowie zwei PCIe-4.0-x4-M.2-Anschlüsse und 2,5-GbE-LAN bieten moderne Konnektivität für Speicher, Displays und Netzwerke.

Geeignet für

• Gaming-PCs, die PCIe-Gen5-Bereitschaft und starke VRM-Leistung erfordern
• Content-Erstellung und Multimedia-Workstations mit Hochgeschwindigkeits-M.2-Speicher
• Allzweck-Desktops und Bürosysteme, die zuverlässiges Netzwerk und Audio benötigen

Wichtige Spezifikationen

• Sockel: Intel LGA 1700; Chipsatz: Intel B760 (Micro ATX)
• CPU-Unterstützung: Intel Pentium, Celeron, Core i3/i5/i7/i9 der 12.–14. Generation
• Speicher: DDR4, 4 DIMM-Steckplätze, bis zu 128 GB, XMP-Unterstützung
• PCIe: PCIe-Gen5-x16-Steckplatz mit EZ-Latch; zusätzliche PCIe-Steckplätze mit verstärkter Panzerung
• Speicher: 2× PCIe-4.0-x4-M.2-Anschlüsse; SATA III; bis zu 6 Speicherlaufwerke; RAID-Unterstützung
• LAN: 2,5 Gigabit Ethernet
• Audio: Realtek ALC897, 7.1 Kanäle

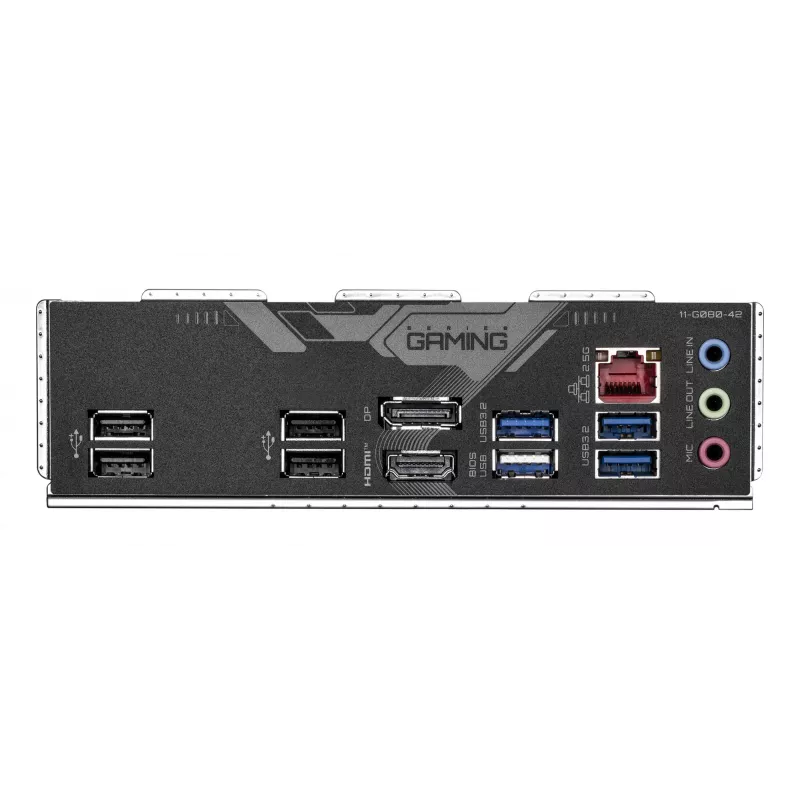

• Rückseitige Anschlüsse: Front-USB-C-10-Gb/s-Unterstützung, DisplayPort, HDMI
• BIOS: UEFI AMI 256 Mbit, ACPI 5.0, Clear-CMOS-Jumper

Verwendung

Installieren Sie einen kompatiblen Intel-LGA-1700-Prozessor und bestücken Sie die DDR4-DIMMs (bis zu vier Module) gemäß dem Mainboard-Handbuch, um den Dual-Channel-Speicher zu aktivieren. Montieren Sie Speichergeräte über die M.2-Steckplätze oder SATA-Anschlüsse und konfigurieren Sie bei Bedarf RAID im UEFI. Verwenden Sie den EZ-Latch-Mechanismus, um die PCIe-5.0-x16-Grafikkarte sicher zu befestigen oder zu lösen. Schließen Sie Netzwerk- und Display-Peripherie über 2,5-GbE-LAN, DisplayPort oder HDMI-Ausgänge an und aktivieren Sie XMP im BIOS, um den Speicher mit der Nenngeschwindigkeit zu betreiben.
