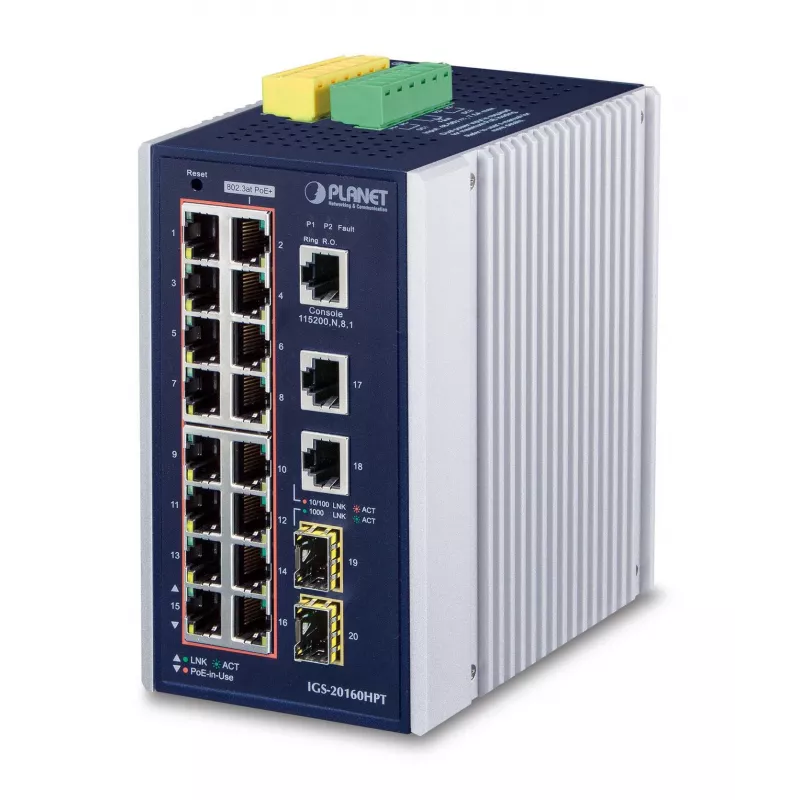

Managed Switch PLANET IGS-20160HPT

Der PLANET IGS-20160HPT ist ein verwalteter L2/L3 industrieller Gigabit-Ethernet-Switch mit 18 Ports und integrierter Power over Ethernet (PoE+). Untergebracht in einem IP30-Metallgehäuse für raue Umgebungen, bietet er 16 10/100/1000BASE-T PoE+ Ports (jeder bis zu 36 W) und zwei 100/1000/2500BASE-X SFP-Steckplätze, ein Gesamt-PoE-Budget von 320 W, Layer-3-Routing mit OSPFv2-Unterstützung, umfassende IPv4/IPv6-Verwaltung, starke Cybersicherheitsfunktionen, redundante Ring- und schnelle Wiederherstellungstechnologien sowie einen erweiterten Betriebstemperaturbereich für zuverlässige industrielle Einsätze.

Vorteile

Der IGS-20160HPT bietet industrietaugliche Zuverlässigkeit mit einem robusten IP30-Metallgehäuse und einem weiten Betriebstemperaturbereich (-40 bis 75 °C). Er kombiniert Layer-2- und Layer-3-Funktionen einschließlich VLAN, ACL, QoS und OSPFv2 dynamischem Routing sowie erweitertem PoE-Management (PoE-Zeitplanung, geplante Stromwiedereinschaltung, intelligente Alive-Check-Funktion), um Hochleistungskameras und Wireless Access Points zu unterstützen. Integrierte Sicherheit (SSHv2, TLS, SNMPv3, DHCP Snooping, IP Source Guard, ARP Inspection, 802.1x, RADIUS/TACACS+) und Redundanzmechanismen (ITU-T G.8032 ERPS, MSTP, duale Stromeingänge) verbessern die Betriebszeit und reduzieren das Betriebsrisiko.

Geeignet für

• IP-Überwachungssysteme im Außen- und Innenbereich mit PoE-Kameras (einschließlich PTZ)
• Drahtlose Netzwerkinstallationen, die PoE-Access Points mit hoher Leistung erfordern
• Industrielle Automatisierung und SCADA/Modbus-TCP-Integration
• Carrier- und Telekommunikations-Edge-Anwendungen, die IEEE-1588-Zeitsynchronisation benötigen

Technische Spezifikationen

• Ports: 16 × 10/100/1000BASE-T PoE+; 2 × Multi-Rate SFP (100/1000/2500BASE-X)
• PoE-Standard und Leistung: IEEE 802.3at PoE+, bis zu 36 W pro Port, Gesamt-PoE-Budget 320 W
• Switching-Kapazität: 46 Gbit/s; MAC-Tabelle: 32.000 Einträge
• Layer 3: IPv4/IPv6 statisches Routing, OSPFv2 dynamisches Routing
• Sicherheit: SSHv2, TLS, SNMPv3, DHCP Snooping, IP Source Guard, ARP Inspection, 802.1x, RADIUS, TACACS+
• Redundanz und Wiederherstellung: ITU-T G.8032 ERPS, MSTP (802.1s), Wiederherstellungszeit von nur 10 ms in Ringtopologie
• Verwaltung: Web-GUI, Konsole, Telnet, SNMP (v3 unterstützt)
• Industrielle Funktionen: Digitaler Ein-/Ausgang für externen Alarm, Modbus-TCP-Unterstützung, 1588-Zeitsynchronisation
• Physisch: IP30-Metallgehäuse, Betriebstemperatur -40 bis 75 °C, Wand-/Hutschienenmontage, Gewicht 1,548 kg

Verwendung

Installieren Sie den Switch am vorgesehenen industriellen Standort mit den mitgelieferten Wand- oder DIN-Hutschienen-Montageoptionen und schließen Sie die 48–56 V DC-Stromversorgung mit redundanten Quellen an, falls erforderlich. Verbinden Sie PoE-Geräte und Glasfaser-Uplinks mit den entsprechenden SFP-Steckplätzen. Konfigurieren Sie grundlegende Netzwerkeinstellungen und das PoE-Verhalten über die Web-GUI oder die Konsole; aktivieren Sie VLANs, Layer-3-Routing oder OSPFv2 nach Bedarf. Nutzen Sie die ONVIF-Erkennungsfunktion in der GUI, um IP-Kameras zu erkennen und zu verwalten, und legen Sie PoE-Zeitpläne, Alive-Check und geplante Stromwiedereinschaltung fest, um angeschlossene Geräte zu erhalten.

Empfehlungen

Verwenden Sie redundante Stromquellen und konfigurieren Sie Ringschutz (ERPS) oder MSTP für kritische Netzwerke. Aktivieren Sie SNMPv3 oder SSH/TLS für sichere Fernverwaltung und nutzen Sie PoE-Zeitplanung und Alive-Check-Funktionen, um den Stromverbrauch zu senken und die automatische Wiederherstellung nicht reagierender PoE-Geräte zu gewährleisten.
